Fig. 2
2
4
5
3
Fig. 3
3
Fig. 4
Fig. 5
112 international
1
1 2
2
1

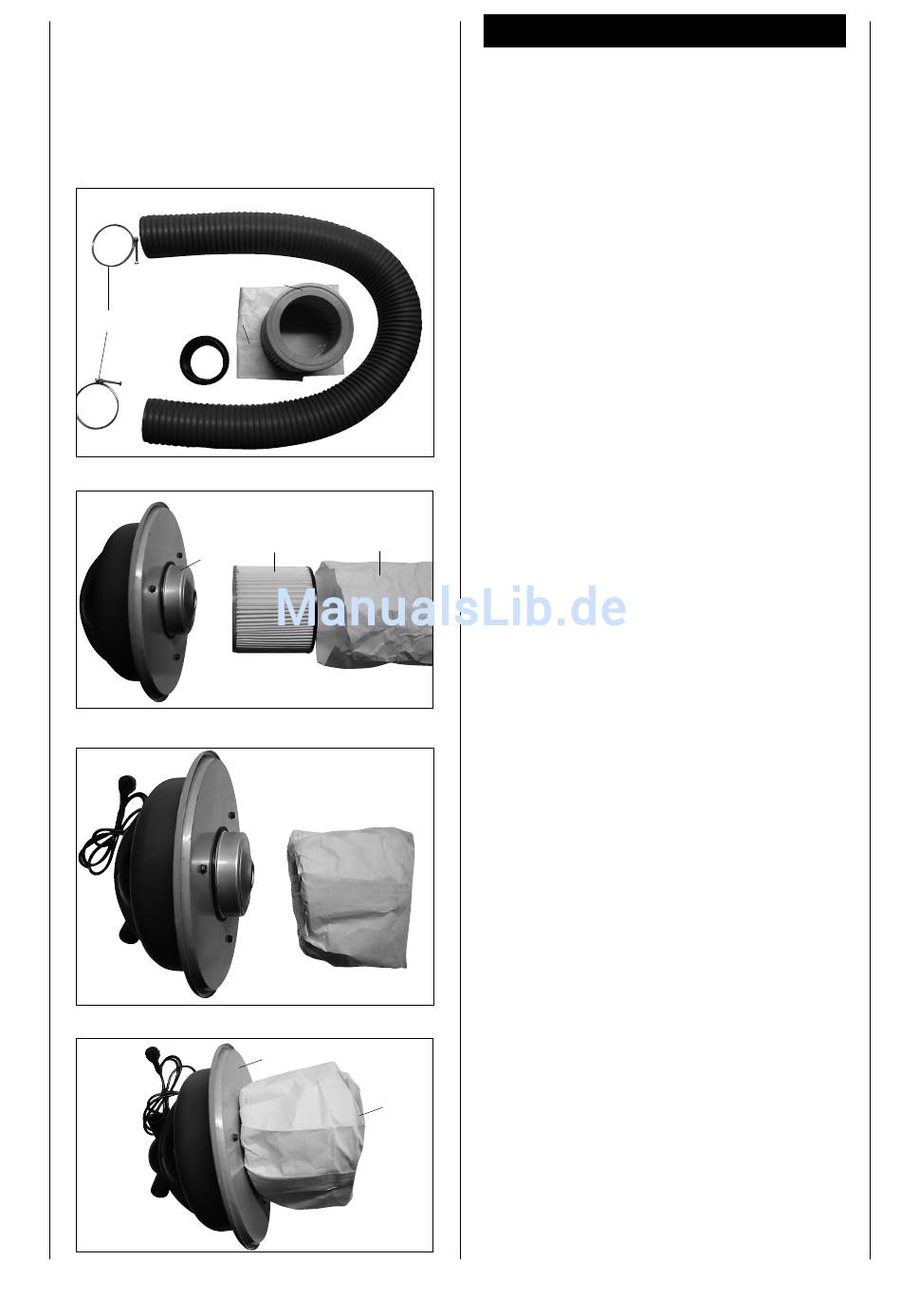

Сглобяване
От опаковъчни съображения, Вашата машина не
е напълно сглобена.
Извадете прахоуловителя от опаковката.
Освободете затварящата скоба и свалете корпуса
на двигателя.
Фиг. 2
В контейнера ще откриете всички компоненти на
системата за прахоулавяне.
Извадете всички части и проверете наличността на
частите.
1. Филтърен патрон
2. Филтърна торба
3. Всмукателен маркуч
4. 2 скоби за маркуч
5. Съединител за маркуч ø 100 мм
Монтиране на филтърния патрон с филтърната
торба, фиг. 3
Поставете филтърния патрон 1 във филтърната
торба 2.
Фиг. 4
Натиснете всичко стърчащо във филтърния патрон.
Фиг. 5
Сега вкарайте филтърния патрон 1 върху корпуса на
двигателя 2. Поставете целия корпус на двигателя
върху контейнера и осигурете със затварящата
скоба.
