Installation
! Bewahren Sie diese Bedienungsanleitung bitte
sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen
können. Sorgen Sie dafür, dass sie im Falle eines
Verkaufs, einer Übergabe oder eines Umzugs dem
Gerät stets beiliegen.
! Lesen Sie bitte folgende Hinweise aufmerksam durch,
sie enthalten wichtige Informationen hinsichtlich der
Installation, des Gebrauchs und der Sicherheit.
! Die Installation des Gerätes ist gemäß den
vorliegenden Anweisungen von Fachpersonal
durchzuführen.
! Jeder beliebige Eingriff zur Einstellung oder Wartung
darf nur dann vorgenommen werden, wenn das Gerät
zuvor von der Stromversorgung getrennt wurde.

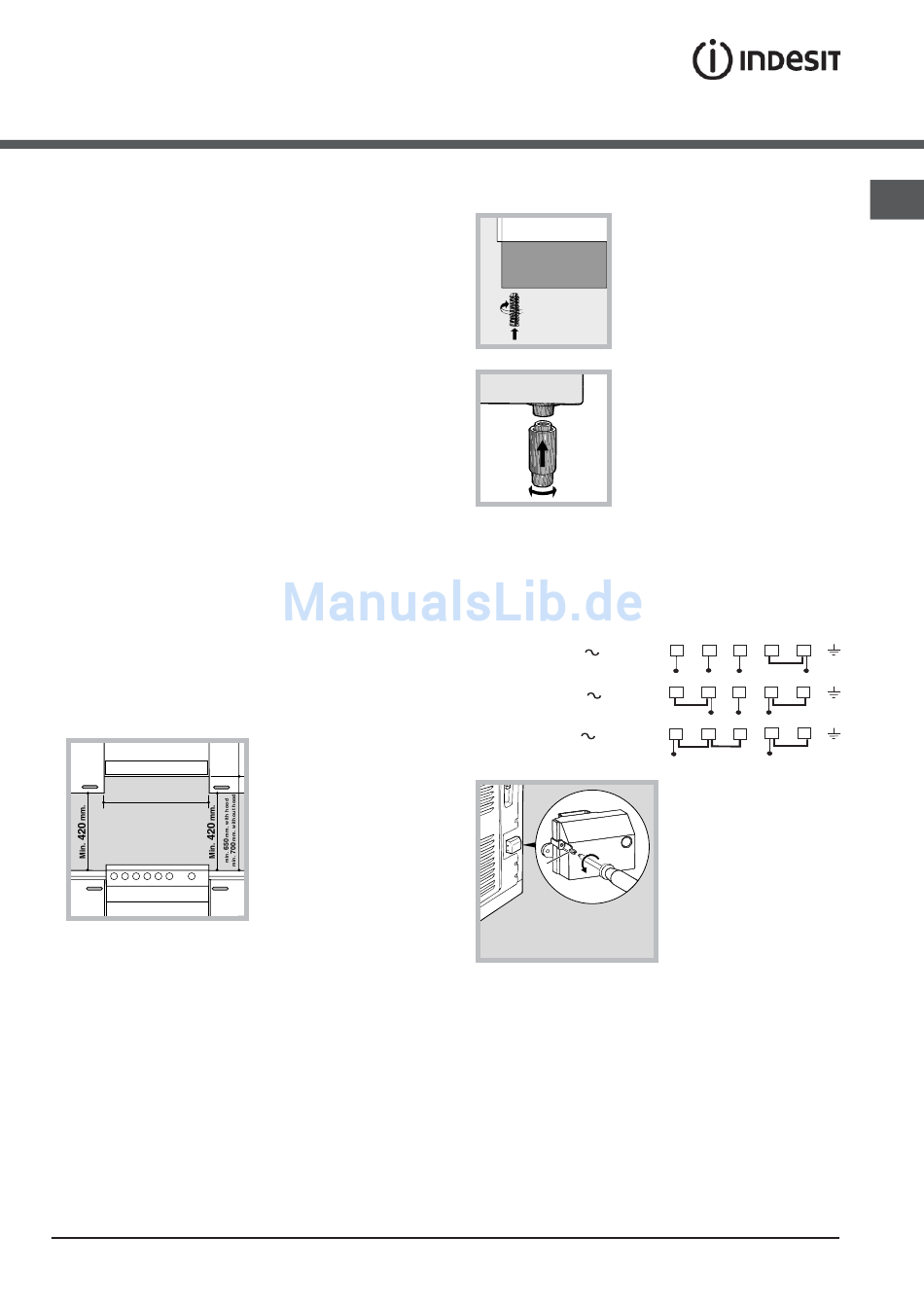

Aufstellung und Ausrichtung

! Das Gerät kann neben Schränken installiert werden,
deren Höhe die der Kochfläche nicht überschreitet.
! Vergewissern Sie sich, dass die mit der Rückwand
des Herdes in Berührung kommende Wand aus nicht
entzündbarem, hitzebeständigem Material beschaffen
ist (T 90°C).
Beachten Sie Folgendes zur korrekten Installation des
Gerätes:
• Das Gerät kann in der Küche, im Esszimmer
HOOD
600
Min. mm.
• Sollte der Herd unter einem Hängeschrank installiert
werden, ist letzterer in einem Mindestabstand von
420 mm von der Arbeitsfläche anzubringen.
Sollten die Hängeschränke aus entzündbarem
Material geschaffen sein, muss der Abstand 700
mm betragen (siehe Abbildung);
• Bringen Sie keine Vorhänge hinter dem Herd oder in
einem Seitenabstand von weniger als 200 mm an.
• Eventuelle Dunstabzugshauben sind gemäß den
in ihren Bedienungsanleitungen aufgeführten
Anweisungen zu installieren.
oder in einer
Einzimmerwohnung
(jedoch nicht im Bad)
installiert werden.
• Ist die Kochfläche
des Herdes höher
als die der Schränke,
sind diese in einem
Mindestabstand von
200 mm zum Gerät
aufzustellen.
Ausrichtung
Muss das Gerät ausgerichtet
werden, nehmen Sie
die mitgelieferten,
höhenverstellbaren Stellfüße
und schrauben Sie sie an den
dafür vorgesehenen Stellen in
den Ecken des Herdbodens ein
(siehe Abbildung).
Die mitgelieferten Stellfüße* werden unter dem
Herdboden eingesteckt.

Elektrischer Anschluss

Anschluss des Netzkabels
Das Kabel ist je nach der Art des Elektroanschlusses
zu bemessen, entsprechend nachfolgendem
Anschlussschema:
400 3N
H05RR-F 5x2.5 CEI-UNEL 35363
H05VV-F 5x2.5 CEI-UNEL 35746
400V 2N
H05RR-F 4x4 CEI-UNEL 35363
H05VV-F 4x4 CEI-UNEL 35746
230V
H05RR-F 3x4 CEI-UNEL 35363
H05VV-F 3X4 CEI-UNEL 35746
V
1 2 3 4
5
T
R S N
1 2 3 4 5
R
S
N
3 4 5
1 2
N
R
Installation des
Netzkabels:
1. Die Schraube V auf
dem Klemmengehäuse
lösen und den Deckel
abnehmen (siehe
Abbildung).
