Installation
! Bewahren Sie diese Bedienungsanleitung bitte
sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen
DE
können. Sorgen Sie dafür, dass sie im Falle eines
Verkaufs, einer Übergabe oder eines Umzugs das
Gerät stets begleitet.
! Lesen Sie bitte die nachfolgenden Hinweise
aufmerksam durch: sie liefern wichtige Informationen
hinsichtlich der Installation, des Gebrauchs und der
Sicherheit.
! Die Installation des Gerätes ist gemäß den vorliegenden
Anweisungen von Fachpersonal durchzuführen.
! Jeder beliebige Eingriff zur Einstellung oder Wartung
darf nur dann vorgenommen werden, wenn der Herd
zuvor von der Stromversorgung getrennt wurde.

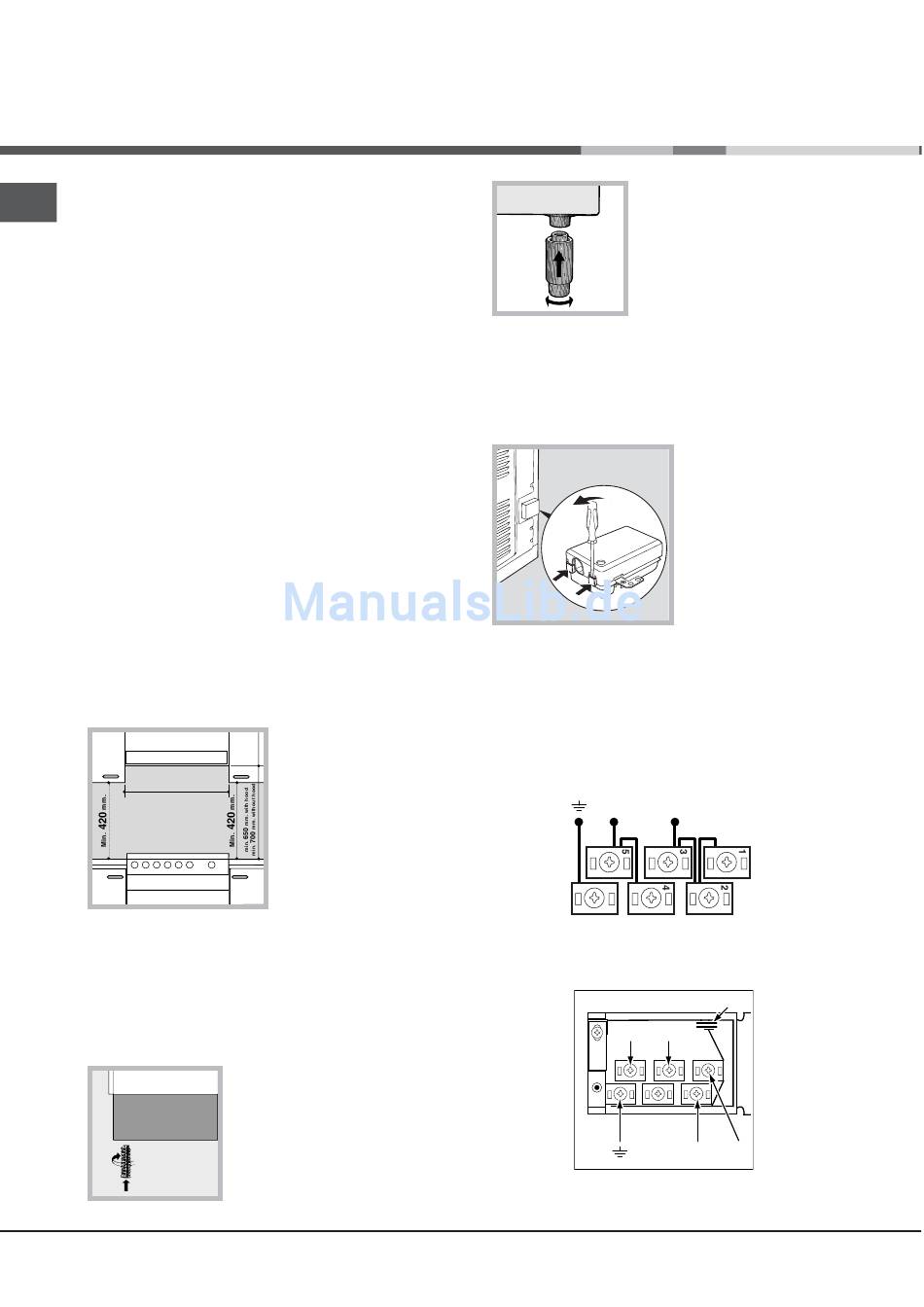

Aufstellung und Ausrichtung

! Das Gerät kann neben Schränken installiert
werden, deren Höhe die der Kochfläche nicht
überschreitet.
! Vergewissern Sie sich, dass die mit der Rückwand
des Herdes in Berührung kommende Wand aus
nicht entzündbarem Material beschaffen und
wärmeresistent ist (T 90°C).
Beachten Sie Folgendes zur korrekten Installation
des Gerätes:
• Das Gerät kann in der Küche, im Esszimmer oder
in einer Einzimmerwohnung (jedoch nicht im Bad)
installiert werden.
• Ist die Kochfläche des Herdes höher als die der
Schränke, sind diese in einem Mindestabstand von
600 mm vom Gerät aufzustellen.
HOOD
600
Min. mm.
der Abstand 700 mm betragen ( siehe Abbildung ).
• Bringen Sie keine Vorhänge hinter dem Herd oder in
einem Seitenabstand von weniger als 200 mm an.
• Eventuelle Dunstabzugshauben sind gemäß den
in den Bedienungsanleitungen der
Dunstabzugshaube aufgeführten Anweisungen zu
installieren.
Nivellieren
54
• Sollte der Herd unter
einem Hängeschrank
installiert werden, ist
letzterer in einem
Mindestabstand von
420 mm von der
Arbeitsfläche
anzubringen.
Sollten die
Hängeschränke aus
entzündbarem Material
geschaffen sein, muss
Muss das Gerät ausgerichtet
werden, schrauben Sie die
mitgelieferten,
höhenverstellbaren Stellfüße
an den dafür in den Ecken
des Herdbodens
vorgesehenen Stellen ein
( siehe Abbildung ).
Die Stellfüße* werden unter
dem Herdboden eingesteckt.

Elektroanschluss

Montage des Netzkabels
Öffnen des Klemmengehäuses:
• Heben Sie unter Zuhilfenahme eines
Schraubenziehers die seitlichen Zungen des
Klemmengehäusedeckels an.
Schließen Sie nun das Versorgungskabel wie folgt
an:
• Schrauben Sie die Schraube der Kabelklemme
sowie die der Kontakte aus.
! Die Brücken sind werkseitig für einen 230V-
Einphasenstrom-Anschluss vorgesehen. ( siehe
Abb. ).
230V ~
H05RR-F 3x4 CEI-UNEL 35363
N
• Für den elektrischen Anschluss gemäß der
Abbildungen verwenden Sie die im Gehäuse
befindlichen Brücken ( siehe Abb. - Bezug "P P P P P ")
N L1
*
Nur bei einigen Modellen.
• Ziehen Sie den
Deckel des
Klemmengehäuses ab.
L
P
L2 L3
