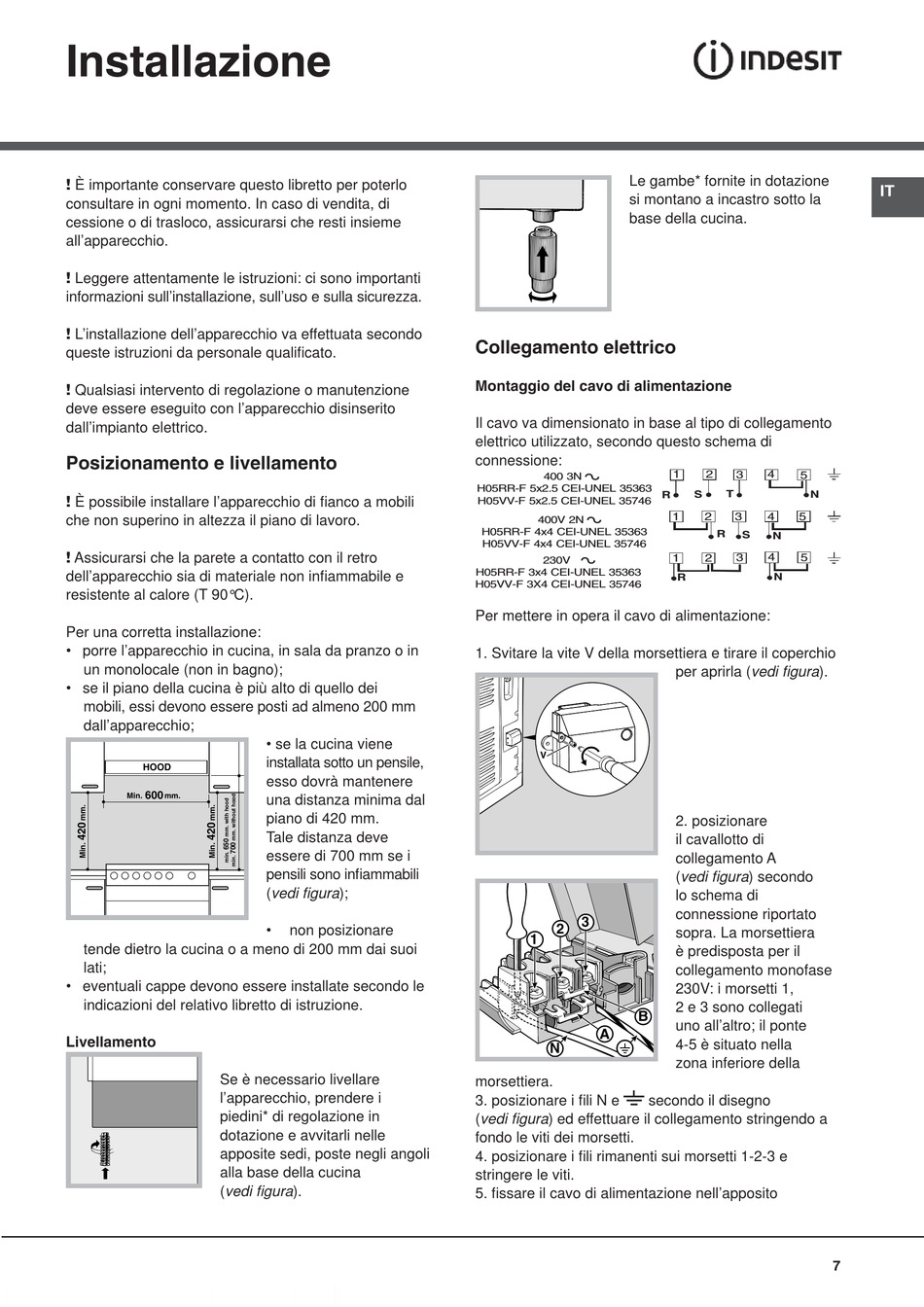

Installazione

! È importante conservare questo libretto per poterlo
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme
all'apparecchio.
! Leggere attentamente le istruzioni: ci sono importanti
informazioni sull'installazione, sull'uso e sulla sicurezza.
! L'installazione dell'apparecchio va effettuata secondo
queste istruzioni da personale qualifi cato.
! Qualsiasi intervento di regolazione o manutenzione
deve essere eseguito con l'apparecchio disinserito
dall'impianto elettrico.

Posizionamento e livellamento

! È possibile installare l'apparecchio di fi anco a mobili
che non superino in altezza il piano di lavoro.
! Assicurarsi che la parete a contatto con il retro
dell'apparecchio sia di materiale non infi ammabile e
resistente al calore (T 90°C).
Per una corretta installazione:
• porre l'apparecchio in cucina, in sala da pranzo o in
un monolocale (non in bagno);
• se il piano della cucina è più alto di quello dei
mobili, essi devono essere posti ad almeno 200 mm
dall'apparecchio;
HOOD
600
Min.
mm.
tende dietro la cucina o a meno di 200 mm dai suoi
lati;
• eventuali cappe devono essere installate secondo le
indicazioni del relativo libretto di istruzione.
Livellamento
Se è necessario livellare
l'apparecchio, prendere i
piedini* di regolazione in
dotazione e avvitarli nelle
apposite sedi, poste negli angoli
alla base della cucina
(vedi fi gura).
• se la cucina viene
installata sotto un pensile,
esso dovrà mantenere
una distanza minima dal
piano di 420 mm.
Tale distanza deve
essere di 700 mm se i
pensili sono infi ammabili
(vedi fi gura);
non posizionare
Le gambe* fornite in dotazione
si montano a incastro sotto la
base della cucina.

Collegamento elettrico

Montaggio del cavo di alimentazione
Il cavo va dimensionato in base al tipo di collegamento
elettrico utilizzato, secondo questo schema di
connessione:
400 3N
H05RR-F 5x2.5 CEI-UNEL 35363
H05VV-F 5x2.5 CEI-UNEL 35746
400V 2N
H05RR-F 4x4 CEI-UNEL 35363
H05VV-F 4x4 CEI-UNEL 35746
230V
H05RR-F 3x4 CEI-UNEL 35363
H05VV-F 3X4 CEI-UNEL 35746
Per mettere in opera il cavo di alimentazione:
1. Svitare la vite V della morsettiera e tirare il coperchio
V
3
2
1
B
A
N
morsettiera.
3. posizionare i fi li N e
secondo il disegno
(vedi fi gura) ed effettuare il collegamento stringendo a
fondo le viti dei morsetti.
4. posizionare i fi li rimanenti sui morsetti 1-2-3 e
stringere le viti.
5. fi ssare il cavo di alimentazione nell'apposito
1
2
3
4
5
T
R
S
N
1
2
3
4
5
R
S
N
3
4
5
1
2
N
R
per aprirla (vedi fi gura).
2. posizionare
il cavallotto di
collegamento A
(vedi fi gura) secondo
lo schema di
connessione riportato
sopra. La morsettiera
è predisposta per il
collegamento monofase
230V: i morsetti 1,
2 e 3 sono collegati
uno all'altro; il ponte
4-5 è situato nella
zona inferiore della
7
IT
