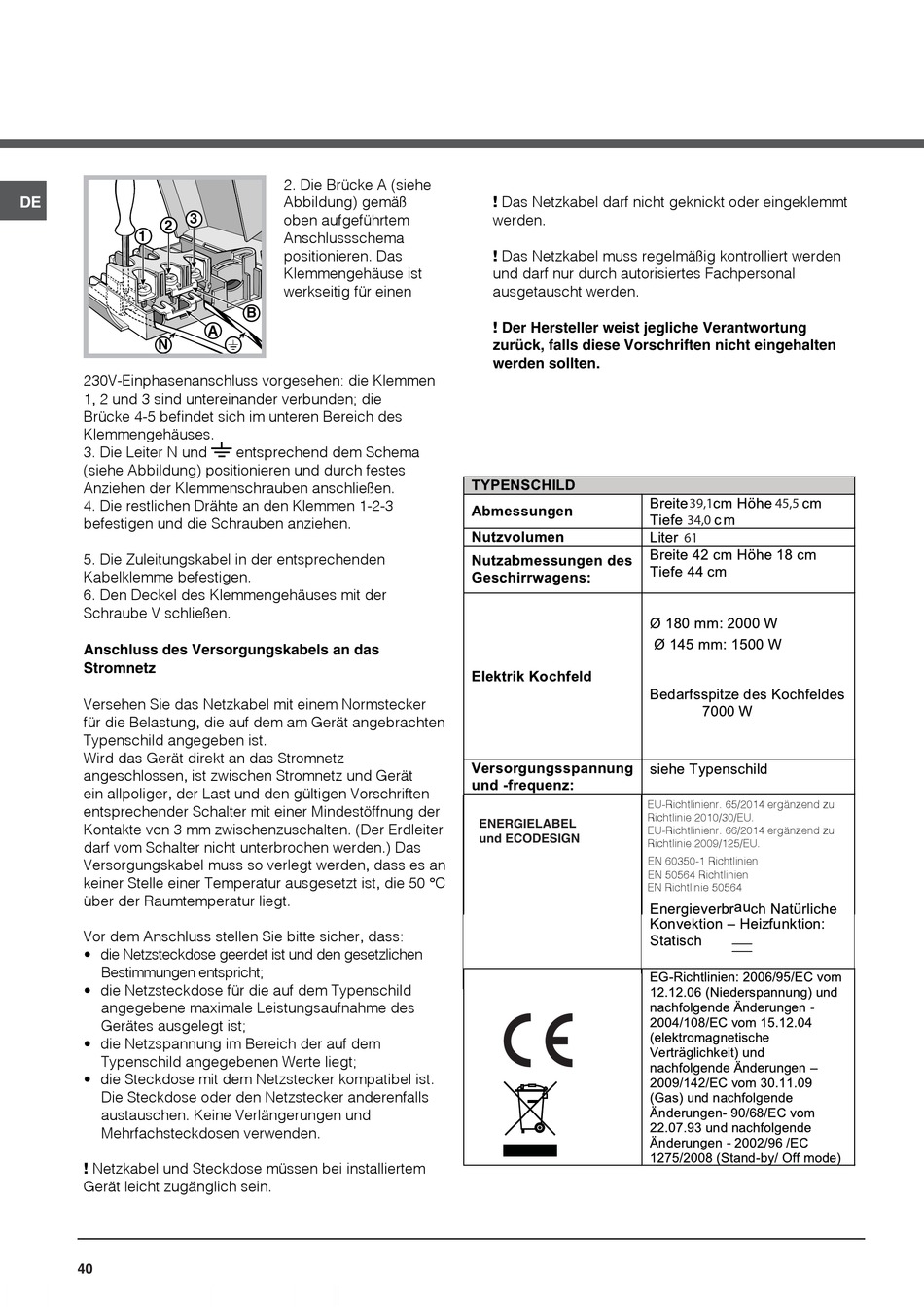

DE
3
2
1
N
230V-Einphasenanschluss vorgesehen: die Klemmen
1, 2 und 3 sind untereinander verbunden; die
Brücke 4-5 befindet sich im unteren Bereich des
Klemmengehäuses.
3. Die Leiter N und
(siehe Abbildung) positionieren und durch festes
Anziehen der Klemmenschrauben anschließen.
4. Die restlichen Drähte an den Klemmen 1-2-3
befestigen und die Schrauben anziehen.
5. Die Zuleitungskabel in der entsprechenden
Kabelklemme befestigen.
6. Den Deckel des Klemmengehäuses mit der
Schraube V schließen.
Anschluss des Versorgungskabels an das
Stromnetz
Versehen Sie das Netzkabel mit einem Normstecker
für die Belastung, die auf dem am Gerät angebrachten
Typenschild angegeben ist.
Wird das Gerät direkt an das Stromnetz
angeschlossen, ist zwischen Stromnetz und Gerät
ein allpoliger, der Last und den gültigen Vorschriften
entsprechender Schalter mit einer Mindestöffnung der
Kontakte von 3 mm zwischenzuschalten. (Der Erdleiter
darf vom Schalter nicht unterbrochen werden.) Das
Versorgungskabel muss so verlegt werden, dass es an
keiner Stelle einer Temperatur ausgesetzt ist, die 50 °C
über der Raumtemperatur liegt.
Vor dem Anschluss stellen Sie bitte sicher, dass:
• die Netzsteckdose geerdet ist und den gesetzlichen
Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild
angegebene maximale Leistungsaufnahme des
Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem
Typenschild angegebenen Werte liegt;
• die Steckdose mit dem Netzstecker kompatibel ist.
Die Steckdose oder den Netzstecker anderenfalls
austauschen. Keine Verlängerungen und
Mehrfachsteckdosen verwenden.
! Netzkabel und Steckdose müssen bei installiertem
Gerät leicht zugänglich sein.
40
2. Die Brücke A (siehe
Abbildung) gemäß
oben aufgeführtem
Anschlussschema
positionieren. Das
Klemmengehäuse ist
werkseitig für einen
B
A

entsprechend dem Schema
! Das Netzkabel darf nicht geknickt oder eingeklemmt
werden.
! Das Netzkabel muss regelmäßig kontrolliert werden
und darf nur durch autorisiertes Fachpersonal
ausgetauscht werden.
! Der Hersteller weist jegliche Verantwortung
zurück, falls diese Vorschriften nicht eingehalten
werden sollten.
EU-Richtlinienr. 65/2014 ergänzend zu
Richtlinie 2010/30/EU.
ENERGIELABEL
EU-Richtlinienr. 66/2014 ergänzend zu
und ECODESIGN
Richtlinie 2009/125/EU.
EN 60350-1 Richtlinien
EN 50564 Richtlinien
EN Richtlinie 50564
39,1 45,5
34,0
61
