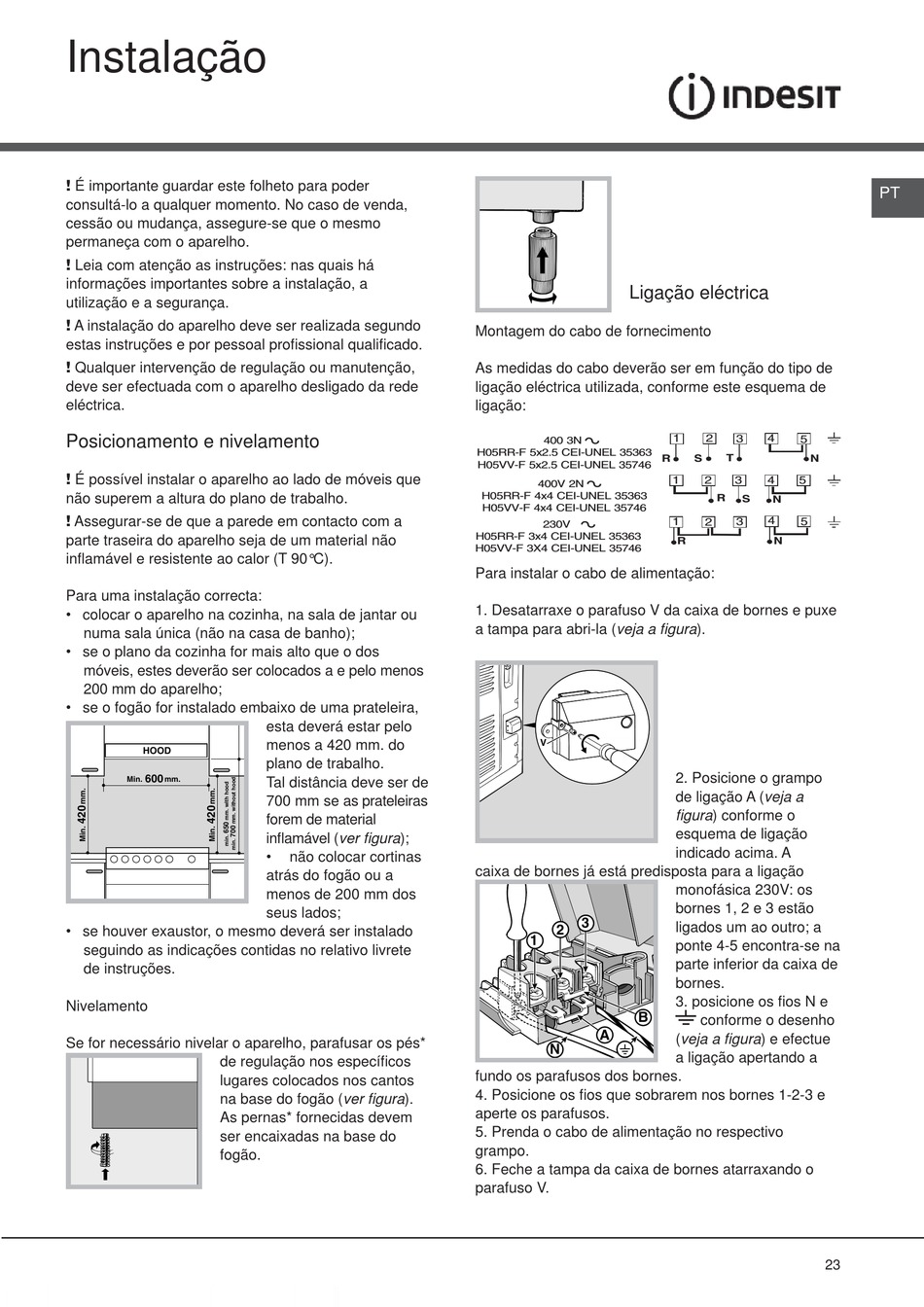

Instalação
! É importante guardar este folheto para poder
consultá-lo a qualquer momento. No caso de venda,
cessão ou mudança, assegure-se que o mesmo
permaneça com o aparelho.
! Leia com atenção as instruções: nas quais há
informações importantes sobre a instalação, a
utilização e a segurança.
! A instalação do aparelho deve ser realizada segundo
estas instruções e por pessoal profi ssional qualifi cado.
! Qualquer intervenção de regulação ou manutenção,
deve ser efectuada com o aparelho desligado da rede
eléctrica.
Posicionamento e nivelamento
! É possível instalar o aparelho ao lado de móveis que
não superem a altura do plano de trabalho.
! Assegurar-se de que a parede em contacto com a
parte traseira do aparelho seja de um material não
infl amável e resistente ao calor (T 90°C).
Para uma instalação correcta:
• colocar o aparelho na cozinha, na sala de jantar ou
numa sala única (não na casa de banho);
• se o plano da cozinha for mais alto que o dos
móveis, estes deverão ser colocados a e pelo menos
200 mm do aparelho;
• se o fogão for instalado embaixo de uma prateleira,
HOOD
600
Min.
mm.
• se houver exaustor, o mesmo deverá ser instalado
seguindo as indicações contidas no relativo livrete
de instruções.
Nivelamento
Se for necessário nivelar o aparelho, parafusar os pés*
de regulação nos específi cos
lugares colocados nos cantos
na base do fogão (ver fi gura).
As pernas* fornecidas devem
ser encaixadas na base do
fogão.
esta deverá estar pelo
menos a 420 mm. do
plano de trabalho.
Tal distância deve ser de
700 mm se as prateleiras
forem de material
infl amável (ver fi gura);
•
não colocar cortinas
atrás do fogão ou a
menos de 200 mm dos
seus lados;
Ligação eléctrica
Montagem do cabo de fornecimento
As medidas do cabo deverão ser em função do tipo de
ligação eléctrica utilizada, conforme este esquema de
ligação:
400 3N
H05RR-F 5x2.5 CEI-UNEL 35363
H05VV-F 5x2.5 CEI-UNEL 35746
400V 2N
H05RR-F 4x4 CEI-UNEL 35363
H05VV-F 4x4 CEI-UNEL 35746
230V
H05RR-F 3x4 CEI-UNEL 35363
H05VV-F 3X4 CEI-UNEL 35746
Para instalar o cabo de alimentação:
1. Desatarraxe o parafuso V da caixa de bornes e puxe
a tampa para abri-la (veja a fi gura).
V
caixa de bornes já está predisposta para a ligação
3
2
1
B
A
N
fundo os parafusos dos bornes.
4. Posicione os fi os que sobrarem nos bornes 1-2-3 e
aperte os parafusos.
5. Prenda o cabo de alimentação no respectivo
grampo.
6. Feche a tampa da caixa de bornes atarraxando o
parafuso V.
1
2
3
4
5
T
R
S
N
1
2
3
4
5
R
S
N
3
4
5
1
2
N
R
2. Posicione o grampo
de ligação A (veja a
fi gura) conforme o
esquema de ligação
indicado acima. A
monofásica 230V: os
bornes 1, 2 e 3 estão
ligados um ao outro; a
ponte 4-5 encontra-se na
parte inferior da caixa de
bornes.
3. posicione os fi os N e
conforme o desenho
(veja a fi gura) e efectue
a ligação apertando a
23
PT
