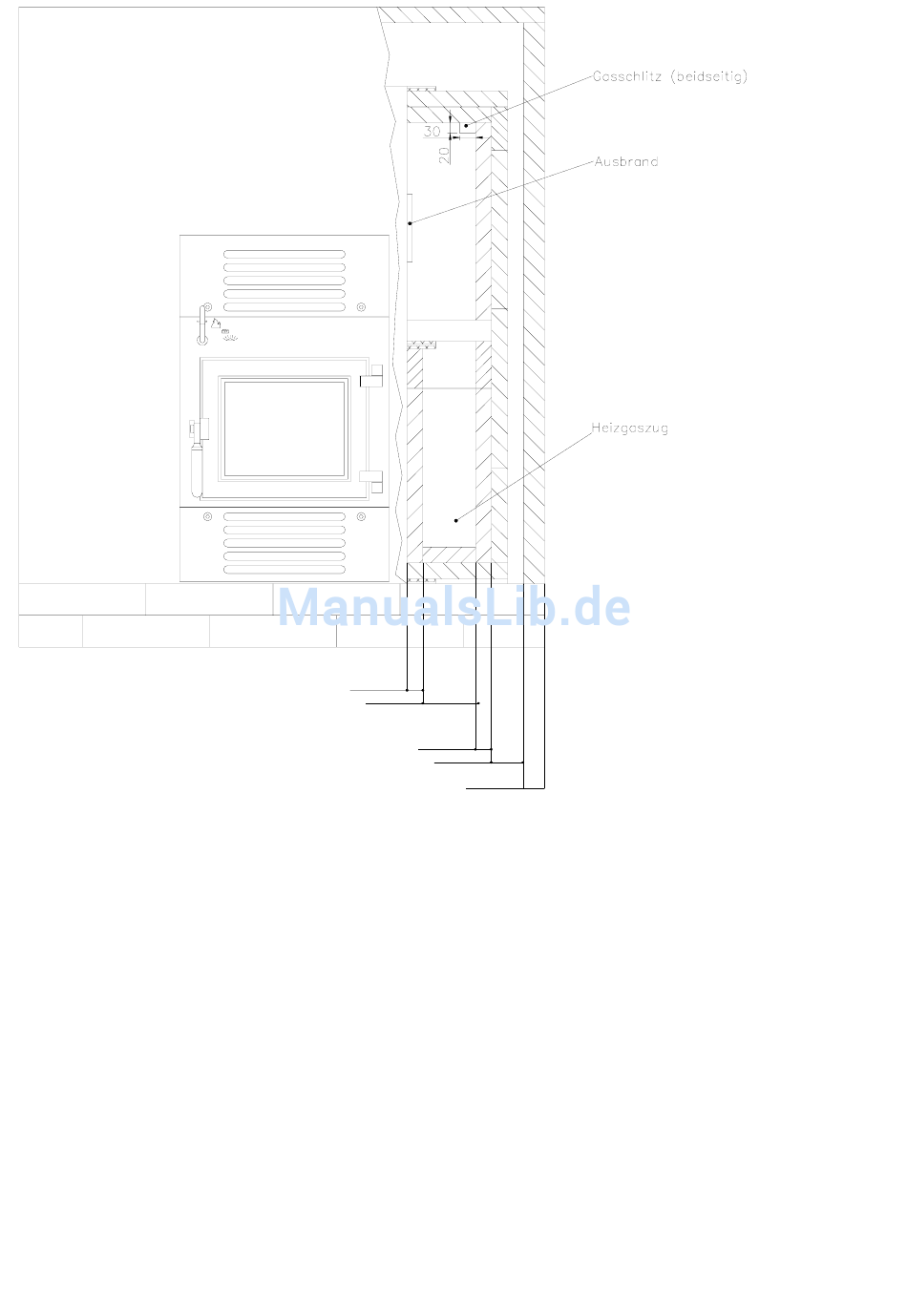

Prinzipschema Schamotteaufbau
Hinweis: Die Seitenwände links/rechts werden nur bis zur halben Kesselhöhe mit einer
Schamottewandung versehen.
Die Rückseite muss komplett mit Schamottesteinen bedeckt werden.
Reinigungsöffnungen für die Züge einbauen!
In den nachfolgenden Bildern ist der Aufbau der Schamotte beispielhaft gezeigt.
Der in den Abbildungen gezeigte aufgesetzte Pufferspeicher befindet sich nicht mehr im
Lieferprogramm.
Evtl. geänderte technische Details am HWM haben keinen relevanten Einfluss auf den Aufbau der
Schamottezüge.
