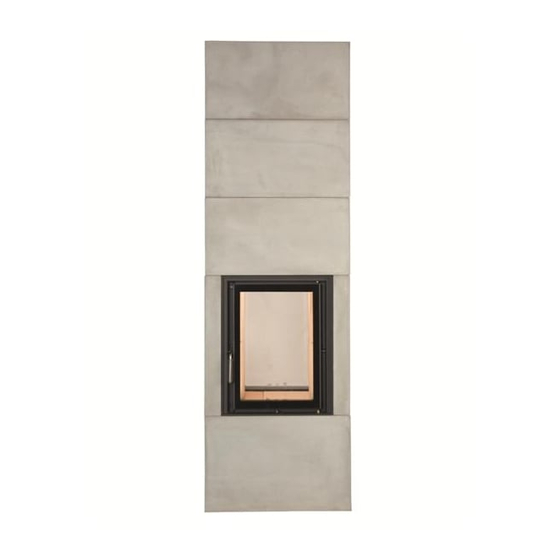

Brunner BSO 02 Aufbauanleitung

Vorschau ausblenden Andere Handbücher für BSO 02:

Werbung

Quicklinks

BSO 02
Aufbauanleitung

Werbung

loading

Verwandte Anleitungen für Brunner BSO 02

Inhaltszusammenfassung für Brunner BSO 02

  • Seite 1 BSO 02 Aufbauanleitung...

  • Seite 2: Inhaltsverzeichnis

    Eine Ummauerung des Gerätes darf erst nach dieser Druckprüfung erfolgen. Kosten, welche durch die notwendige Demontage der Ummauerung zur Nacharbeit am Kesselgerät oder durch Kesselaustausch entstehen, werden von der Ulrich Brunner GmbH nicht übernommen. Die Grundfläche des Aufstellraumes muss so gestaltet und so groß sein, dass die Feuerstätten ordnungsgemäß...

  • Seite 3: Allgemeine Informationen

    ALLGEMEINE INFORMATIONEN Heizeinsatz Die Verkleidungen der BSO sind speziell für die jeweiligen Heizeinsätze der Ulrich Brunner GmbH angepaßt. Brunner System Ofen verwendbarer Heizeinsatz BSO 01 HKD 2.2 kurz DR (mit Blendrahmen R330) BSO 02 HKD 2.2 DF und HKD 2.2 D/DF (mit Anbaurahmen) BSO 03 HKD 2.2 DF und HKD 2.2 D/DF (mit Anbaurahmen)
  • Seite 4 Ersatzteilanforderung: Für die Anforderung von Ersatzteilen ist das beschädigte Teil auf dem beiliegenden Packzettel zu markieren und ein Foto des Schadens anzufertigen. Foto und Packzettel schicken Sie dann an die Ulrich Brunner GmbH. Das Ersatzteil wird dann schnellstmöglich verschickt. Verkleidung in Betonoptik Die Verkleidungen in Betonoptik können trotz größter Sorgfalt bei Herstellung und Transport leichte...

  • Seite 5: Maßblatt

    MAßBLATT Abb.1: BSO 02 © 2012 Brunner GmbH Aufbauanleitung BSO 02...
  • Seite 6 Abb.2: BSO 02 Tunnel Aufbauanleitung BSO 02 © 2012 Brunner GmbH...

  • Seite 7: Aufbaureihenfolge

    AUFBAUREIHENFOLGE © 2012 Brunner GmbH Aufbauanleitung BSO 02...
  • Seite 8 Aufbauanleitung BSO 02 © 2012 Brunner GmbH...

  • Seite 9: Aufbau

    Bevor die Modulbausteine aufgesetzt werden können muss der Zwischenring (Aufbauschritt 8) auf den HKD 2.2 gelegt werden. Nun können die restlichen Bauteile wie in der Aufbaureihenfolge gezeigt aufgesetzt werden. Beachten Sie, dass als oberster Ring der mit den Auflagen für den Deckenstein gesetzt wird. © 2012 Brunner GmbH Aufbauanleitung BSO 02...
  • Seite 10 Zwischen Innen- und Außenring muss ein Spalt verbleiben; Innen- und Außenring dürfen sich nicht berühren! Abb.5: Schnittdarstellung Die Bauteile des MAS sind richtig zusammengebaut, wenn der Konus (3) nicht nach unten herausfällt sondern im Innenring (1) stecken bleibt. Aufbauanleitung BSO 02 © 2012 Brunner GmbH...

  • Seite 11: Technische Daten

    Abstand gilt für 'sonstige Wand'. Bei 'zu schützender Wand' ist eine Vormauerung (siehe Aufbauanleitung Heizkamin) erforderlich. Ulrich Brunner GmbH Zellhuber Ring 17-18 D-84307 Eggenfelden Tel.: +49 (0) 8721/771-0 Fax: +49 (0) 8721/771-100 Email: info@brunner.de Aktuelle Anleitungen unter: www.brunner.de Brennholz kaufen: www.brennholz.com Art. Nr.: 19771 © 2012 Brunner GmbH Aufbauanleitung BSO 02...
