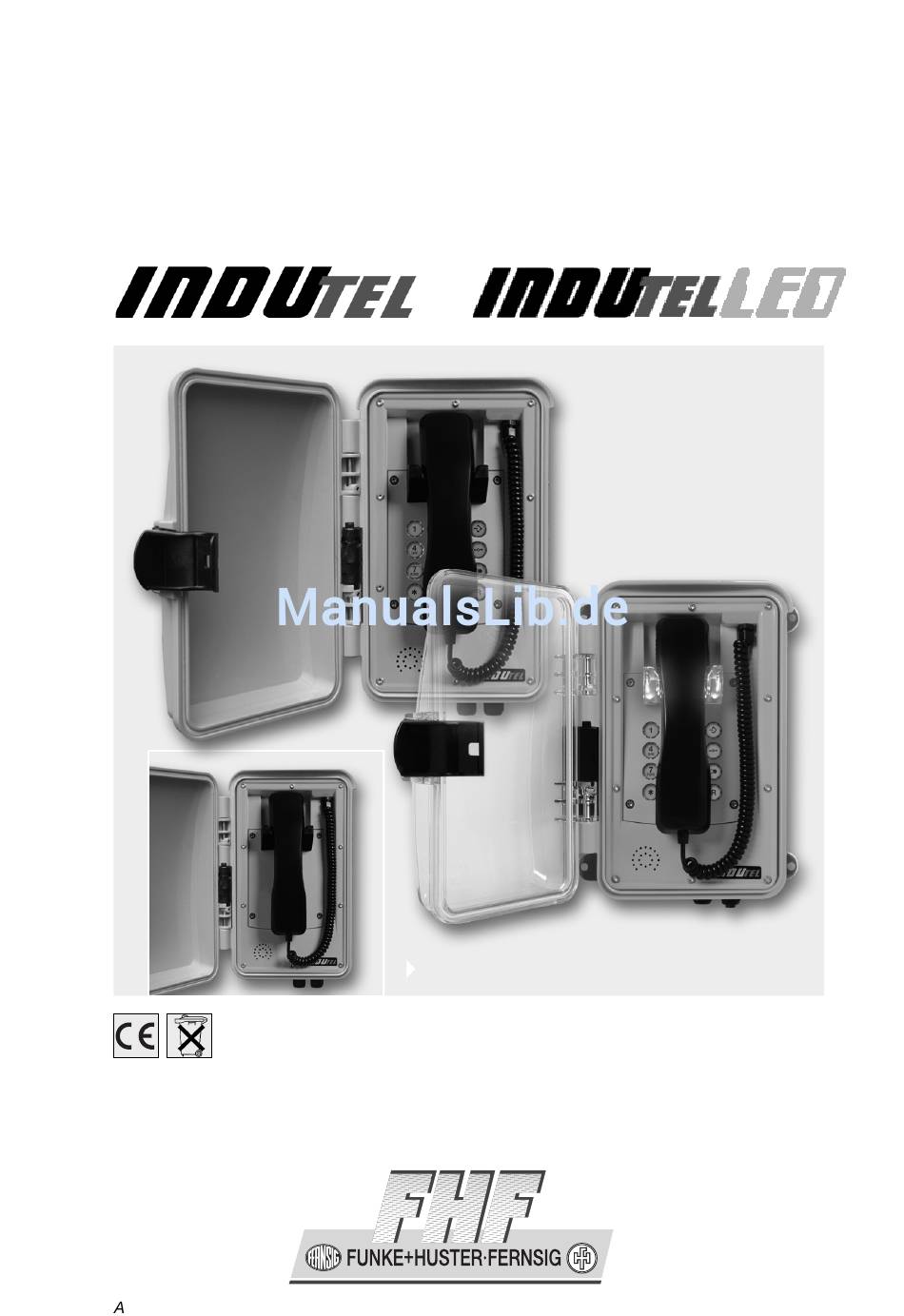

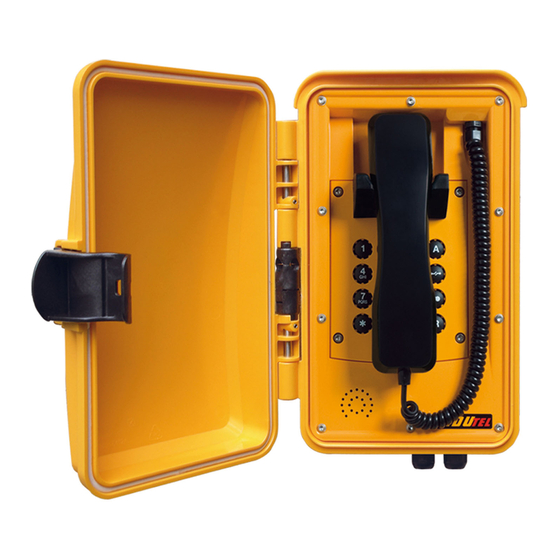

- Seite 1 Wetterfestes Telefon ZB-Version Betriebsanleitung FHF B 9605-10 11/11...
-
Seite 2: Inhaltsverzeichnis
Hinweis Vor der Installation des Gerätes ist die Betriebsanleitung sorgfältig zu lesen. Der Verpackungsinhalt ist auf Vollständigkeit zu prüfen. Inhaltsverzeichnis Allgemeine Bedienhinweise ................3 Lieferzustand ......................4 Verpackungsinhalt ....................4 Voreinstellungen des Telefons ................4 Montage und Installation .................. 4 Wandmontage .................... -
Seite 3: Allgemeine Bedienhinweise
Sekunden vor dem wiederholten Abheben. Programmierungen, die begonnen, aber noch nicht abgeschlossen wurden, müssen wiederholt werden. 6. Wenn Sie angerufen werden, klingelt das InduTel in der von Ihnen gewählten Lautstärke und Melodie. 7. Mit der Eingabe einer Persönlichen Identifikations Nummer (PIN) können Sie Funktionen und Einstellungen einschränken oder ganz sperren. -
Seite 4: Lieferzustand
Lieferzustand Voreinstellungen des Telefons Wahlverfahren Tonwahl (MFV), Signaldauer 90 ms Signaltastenfunktion (R-Taste) Flash 120 ms Amtskennziffer (AKZ) keine Pause nach AKZ 3 Sekunden Wahlwiederholspeicher leer Sperren Programmierung gesperrt Hörer-Laut Funktion zweistufig (6 dB / 12 dB) 0000 Tonrufmelodie Tonruflautstärke 6 = max Hörerlautstärke 1 = min, Standardwert Sie können diesen Lieferzustand über die Programmierung jederzeit wieder herstellen. -
Seite 5: Anschluss Eines Zweitweckers
* Bohrmaße Anschluss eines Zweitweckers Für den Anschluss eines Zweitweckers ist die zweite Kabelverschraubung vorgesehen. Entfernen Sie die Tastaturplatte und entnehmen das Abdichtelement aus der Kabel- verschraubung. Führen Sie das Kabel durch die Kabelverschraubung und schließen es an die Klemmen W und W1 an. Fixieren Sie das Kabel mit der Kabelverschraubung. Achten Sie darauf, dass der Kabeldurchmesser den Vorgaben der Kabelverschraubung entspricht, da sonst der IP-Schutzgrad nicht erreicht wird. -
Seite 6: Bedienung Und Programmierung
Bedienung und Programmierung Bedienelemente Ausführung mit Tastatur Hörer-Laut Funktion Trennen Wahlwiederholung Rückfrage ________________________ Zifferntasten Ausführung ohne Tastatur (ZB) Geräteinterne Programmiertastatur (12 Tasten) Bedienung Belegen (Anrufen / Anruf entgegennehmen) Wenn Sie den Hörer abnehmen, können Sie einen Anruf entgegennehmen oder einen Gesprächspartner anwählen. -
Seite 7: Hörer-Laut Funktion
Hörer-Laut Funktion Während eines Gesprächs können Sie die Lautstärke im Hörer mit der Taste erhöhen. Je nach Voreinstellung wird die Lautstärke in ein oder zwei Stufen erhöht. Ein weiteres Drücken der Taste setzt die Lautstärkeanhebung wieder zurück. Wählen Mit den Zifferntasten geben Sie die gewünschte Rufnummer ein. Stern- und Rautetaste sind beim Wahlverfahren Impulswahl ohne Funktion. -
Seite 8: Tonruflautstärke Einstellen
Tonruflautstärke einstellen Tasten * und # gleichzeitig drücken Taste 5 drücken (Der Tonruf wird Ihnen mit der eingestellten Lautstärke vorgespielt) mit den Tasten 1 bis 6 die gewünschte Lautstärke einstellen Taste drücken, um die gewählte Lautstärke zu speichern Hörer auflegen (1…6) Tonrufmelodie einstellen Hörer abnehmen... -
Seite 9: Amtskennziffer Eingeben
Code / Taste Wahlverfahren Bemerkung Der MFV-Ton wird so lange erzeugt Tonwahl (MFV), Tondauer unbegrenzt wie die entsprechende Taste betätigt wird Tonwahl (MFV), Tondauer 90 ms Lieferzustand Impulswahl (IWV), 1,5 : 1 Impulswahl (IWV), 2 : 1 (1, 2, 3, 4) Amtskennziffer eingeben Hörer abnehmen Tasten * und # gleichzeitig drücken... -
Seite 10: Rückfragetaste (Flashzeit) Programmieren
Rückfragetaste (Flashzeit) programmieren Nur bei Tonwahl. Beim Drücken der Rückfragetaste wird die Schleife zur Nebenstellenanlage kurzzeitig (flash) unterbrochen, um eine Rückfrage zu einem anderen Nebenstellenanschluss zu ermöglichen. Die Flashzeit kann programmiert werden. Hörer abnehmen Tasten * und # gleichzeitig drücken Taste 8 drücken Code für die gewünschte Flashzeit eingeben Taste... -
Seite 11: Signaltöne Bei Der Programmierung
Fehlerton 4 kurze Töne Innerhalb einer Prozedur ist ein Fehler erkannt worden. Prozedur abgebrochen. PIN Ton 1 kurze Tonfolge Hinweis, dass die PIN eingegeben werden muss. Optische Anrufkennung (nur bei InduTel LED) Bei einem eingehenden Anruf blinkt die Hörerauflage (rot). -
Seite 12: Ausführung Ohne Tastatur (Zb)
Ausführung ohne Tastatur (ZB) Bedienung Belegen (Anrufen / Anruf entgegennehmen) und Wahl Bei einem Anruf nehmen Sie den Hörer ab, um das Gespräch entgegen zu nehmen. Wenn Sie ein Gespräch führen wollen nehmen Sie den Hörer ab, die Nebenstellenanlage stellt dann automatisch eine Verbindung her. -
Seite 13: Tonrufmelodie Einstellen
Tonrufmelodie einstellen Hörer abnehmen Taste * drücken Taste 6 drücken (Die eingestellte Melodie wird Ihnen vorgespielt) mit den Tasten 1 bis 9 die gewünschte Melodie einstellen Taste # drücken, um die gewählte Melodie zu speichern Hörer auflegen (1…9) Wahlverfahren einstellen Hörer abnehmen Taste * drücken Taste 9 drücken... -
Seite 14: Allgemeine Hinweise
Sie haben ein modernes FHF-Produkt erworben, das einer sorgfältigen Qualitätskontrolle unterliegt. Haben Sie Fragen zum Telefon oder liegt ein Störfall vor - auch nach der Garantiezeit - wenden Sie sich bitte an FHF. Halten Sie dafür Typbezeichnung und Artikelnummer bereit (Diese Angaben entnehmen Sie bitte dem Typenschild). -
Seite 15: Technische Daten
Technische Daten Anschlussdaten: Speisespannung 24…66 Vdc Speisestrom 19… 100 mA Rufwechselspannung 30…90 Vac Weckerruffrequenz 16.. 68 Hz Weckereingangsimpedanz ≥ 6.0 k Ω bei 25 Hz ≥ 3.5 k Ω bei 50 Hz Rückfragetaste (Flash) nur bei MFV 80 ms, 120 ms, 600 ms Wahlverfahren Frequenzen nach ITU-T Q.23 Tondauer unbegrenzt oder 90 ms... -
Seite 16: Konformitätserklärung
Konformitätserklärung FHF Funke + Huster Fernsig GmbH erklärt, dass das Telefon InduTel mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EU (R&TTE) übereinstimmt. Dieses Telefon ist zum Anschluss an öffentliche Telekommunikations- und an private Nebenstellenanlagen vorgesehen und erfüllt die grundlegenden Anforderungen gemäß der EU-Richtlinie 1999/5/EG (Radio und Telekommunikation Terminal Equipment, R&TTE).
