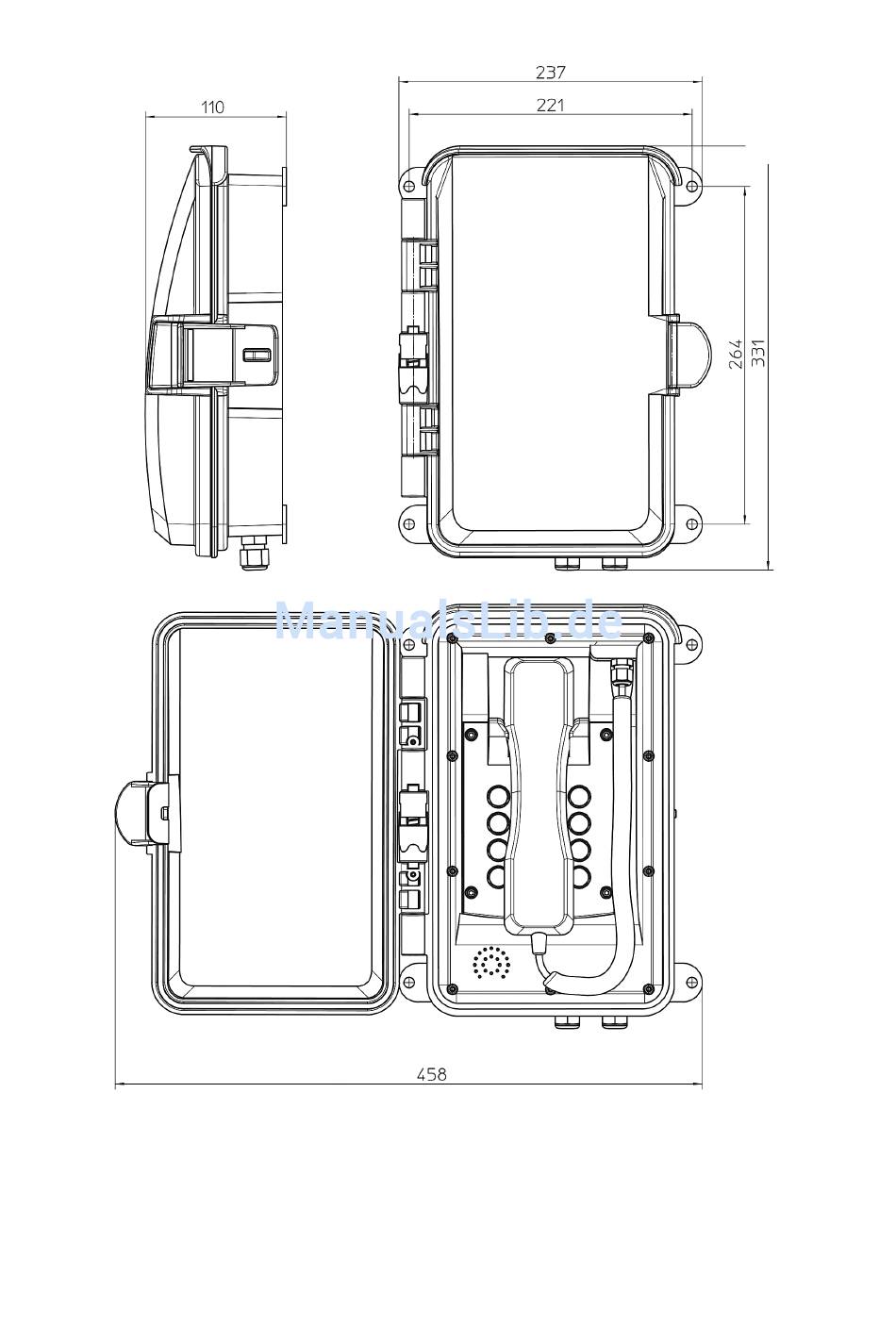

* Bohrmaße
*
*
Anschluss eines Zweitweckers
Für den Anschluss eines Zweitweckers ist die zweite Kabelverschraubung vorgesehen.
Entfernen Sie die Tastaturplatte und entnehmen das Abdichtelement aus der Kabel-
verschraubung. Führen Sie das Kabel durch die Kabelverschraubung und schließen es an
die Klemmen W und W1 an. Fixieren Sie das Kabel mit der Kabelverschraubung. Achten Sie
darauf, dass der Kabeldurchmesser den Vorgaben der Kabelverschraubung entspricht, da
sonst der IP-Schutzgrad nicht erreicht wird. Nach dem Kontaktieren aller Anschlüsse wird die
Tastaturplatte mittels vier Schrauben wieder festgeschraubt.
5
