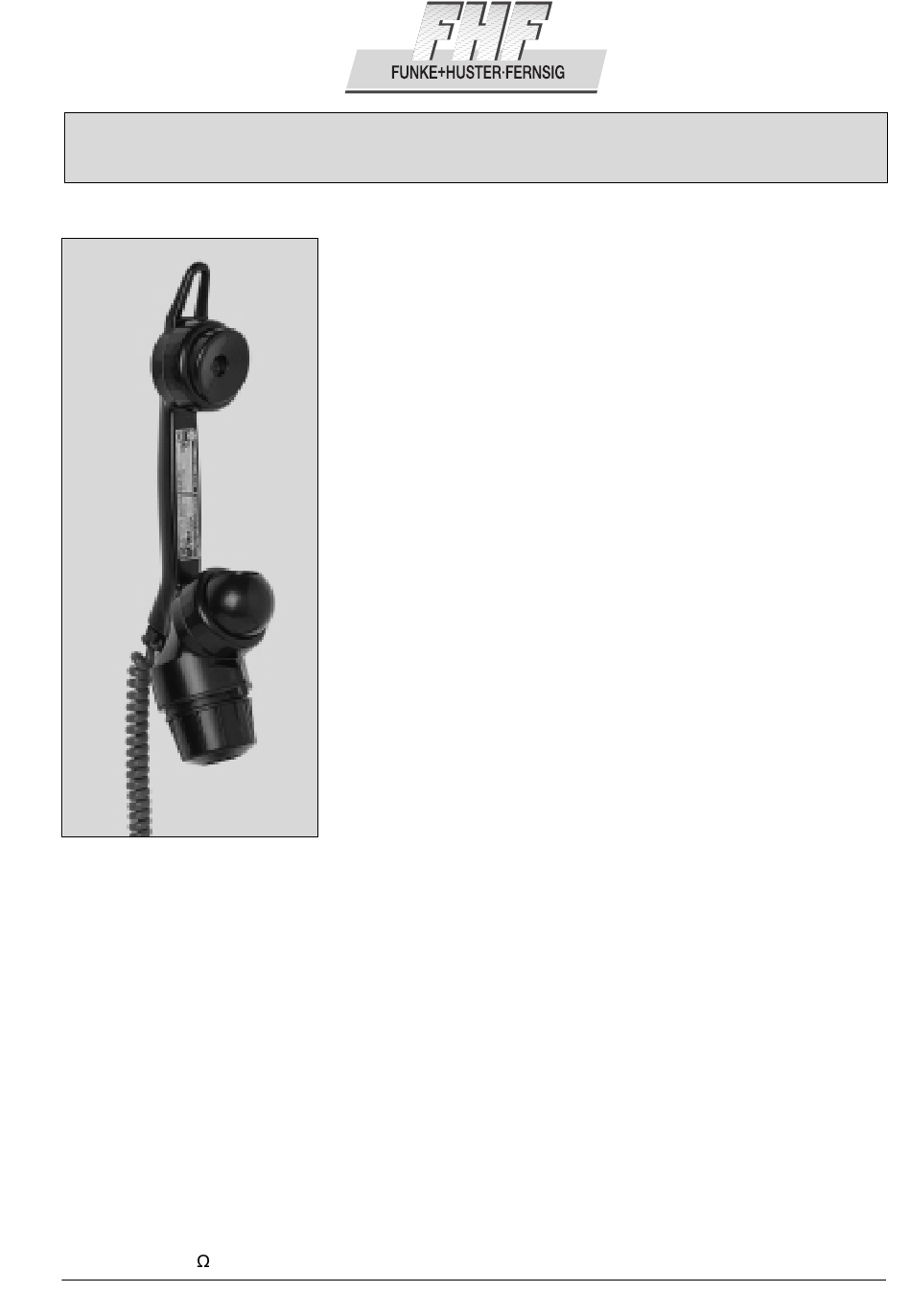

FHF F5069 Kurzanleitung

F5069
Beschreibung

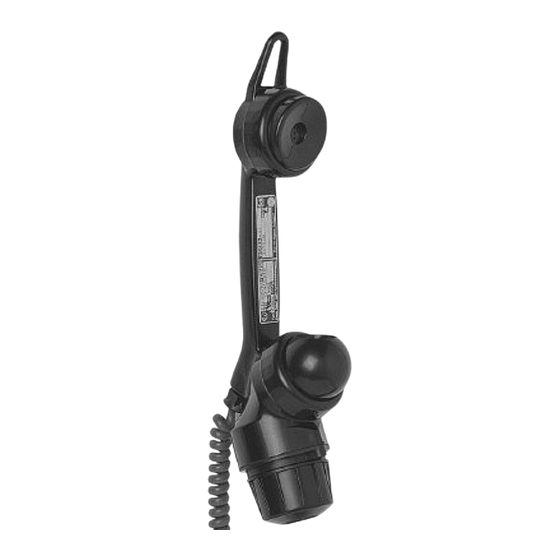

Der Handfernsprecher Typ F5069
enthält neben Sprech- und Hör-
kapsel auch einen
Heulrufgenerator und dient zur
Errichtung einer ortsveränderlichen
Telefonanlage in Bergwerken, die
durch Grubengas gefährdet werden
können. Außerdem ist die Verwen-
dung in übertägigen, gasexplosions-
gefährdeten Bereichen zulässig.
In einer solchen Telefonanlage
dürfen bis zu 10 Handfernsprecher
F5069 parallelgeschaltet werden.
Die Länge der Verbindungsleitung
darf bis zu 10 km betragen, wenn
die Leitungskapazität
180 nF/km und der Leitungswider-
stand größer 11,9 /km sind.
FHF BA 5069 09/02
• Zündschutzart I M1 EEx ia I
II 1G EEx ia IIC T6
• einfacher Aufbau
• schnelle Installation
• leichte und mobile Geräte
• unabhängig von Netz und Batterie
• ständige Betriebsbereitschaft
• günstiges Preis-/Leistungsverhältnis
Verwendung
Der Handfernsprecher F5069 er-
möglicht den Aufbau einer ortsver-
lautstarken änderlichen Telefonanlage mit ein-
fachen Mitteln. Diese Anlage be-
nötigt keine Versorgungsspannung.
Das Rufen
erfolgt nach Verbinden des Hand-
fernsprechers mit der Telefon-
leitung durch Drehen des Heul-
Ruftongeneratorknopfes. Der Ruf-
generator ist ein Gerät zur Erzeu-
gung einer eigensicheren Spannung
und ist als Rufmittel für Telefonan-
lagen mit eigensicheren Ruf – und
Sprechkreisen verwendbar. Das so
kleiner erzeugte Rufsignal wird von der
Membran der Sprechkapsel abge-
strahlt und ertönt so aus allen an
Handfernsprecher F5069
der Telefonleitung angeschlosse-
nen Handfernsprechern F5069.
Die
erfolgt durch Nutzung des dyna-
mischen Prinzips. Die von der
eines Teilnehmers Mikrofonkapsel
Signale umgewandelten Sprach-
signale werden über die 2-adrige
Telefonleitung übertragen und von
der Hörkapsel wieder in ein akus-
tisches Signal zurückgewandelt.
Der Verwendungszweck der Hand-
fernsprecher muss dem Schutz-
grad IP54 entsprechen.
Übertragung der Sprache
in elektrische
