Inhaltszusammenfassung für FHF ResistTEL

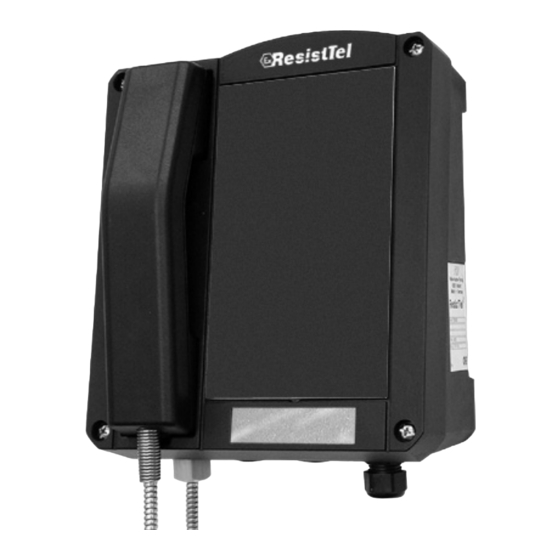

- Seite 1 Explosionsgeschütztes Telefon etriebsanleitung FHF B 9701-22 10/15...
- Seite 2 Vorwort Unser explosionsgeschütztes, wetterfestes Telefon besticht durch Präzision, Komfort, Langlebigkeit und Zuverlässigkeit. Es ist frei programmierbar und widrigen Umweltbedingungen optimal gewachsen. Egal ob Seewasser, hohe Luftfeuchtigkeit, Staub oder höchste mechanische Beanspruchung in Verbindung mit Explosionsschutz, es erfüllt überall seinen Zweck. Der Grund hierfür liegt in der unverwüstlichen Tastatur aus V4A-Stahl und einem extrem robusten Gehäuse aus schlag- und stoßfestem Formpressstoff.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Bedienhinweise ............... 4 Geräteübersicht .................. 5 Display und Tastatur ................8 Verpackungsinhalt ................9 Hinweise zur ZB-Ausführung ............. 9 Explosionsschutz – Gerätebeschreibung ........... 10 Kenngrößen ..................13 Kennzeichnung .................. 14 Montage und Installation ..............14 Anschlussplan ..................16 Schlingerhalterung ................ -
Seite 4: Allgemeine Bedienhinweise
Support in Deutschland, Standort Mülheim an der Ruhr: Telefon: 0208 82 68 102 Fax: 0208 82 68 377 Email: fhf-support@eaton.com Außerhalb Deutschlands wählen Sie bitte mit Länderkennzahl: Telefon: +49 208 82 68 102 Fax: +49 208 82 68 377... -
Seite 5: Geräteübersicht
Sollte ein Fehler auftreten, der sich telefonisch nicht beheben lässt, senden Sie bitte das komplette Gerät mit einer Kopie des Kaufbelegs an folgende Adresse: Support ExResistTel Gewerbeallee 15-19 D-45478 Mülheim an der Ruhr Falls bei der Überprüfung des Geräts kein Fehler vorhanden ist, wird Ihnen eine Bearbeitungsgebühr in Rechnung gestellt. - Seite 6 Geräteübersicht Außenansicht Telefon Unterteil Innenansicht Telefon Oberteil Hinweis: Bei der ZB-Ausführung ist keine Stiftleiste vorhanden.
- Seite 7 Geräteübersicht Innenansicht Telefon Unterteil Schutzklasse II – Ausführung Werksauslieferungszustand: mit Kunststoffkabel- und Leitungseinführung. Hinweis: Bei der ZB-Variante ist kein Steckverbinder und kein Display vorhanden. Kabeleinführung Schutzklasse I – Ausführung Werksauslieferungszustand: mit einer Gewindebohrung M20x1,5 bzw. einem Metalladapter 1/2“ NPT zum Anschluss von armierten Kabeln oder Conduit- Systemen.
-
Seite 8: Display Und Tastatur
Display und Tastatur (außer ZB-Ausführung) -
Seite 9: Verpackungsinhalt
Verpackungsinhalt Zum Lieferumfang gehören: Telefon ExResistTel Betriebsanleitung ExResistTel Betriebsanleitung KLE (optional) EU-Konformitätserklärung (ATEX) 2 selbstklebende Beschriftungsschilder Hinweise zur ZB-Ausführung Die Bezeichnung ZB steht für Zentralbetrieb, d.h. mit dem Telefon ExResistTel in ZB-Ausführung können Sie, je nach Leistungsmerkmal der Zentrale, eine Verbindung aufbauen, indem Sie durch Abheben des Hörers die Leitung belegen. -
Seite 10: Explosionsschutz - Gerätebeschreibung
Sie dienen dem Telefonieren innerhalb explosionsgefährdeter Betriebsstätten der Zone 1 und Zone 21, in denen eine explosible Atmosphäre durch Gase oder Stäube vorhanden ist. Das Telefon Ex ResistTel ist zum Anschluss an analoge Telefonnetze vorgesehen. Das Zubehör Headset, Zweithörer und externer Zweitwecker sind nicht Bestandteil des Telefons ExResistTel, sondern optional anschließbar. - Seite 11 Eigensichere Anschlussklemmen: Aus dem Verguss ragt eine 12-polige, eigensichere Anschlussklemmen- reihe (siehe Anschlussplan auf Seite 16) zum Anschluss des fest mit dem Telefongehäuse verbundenen Hörers, Klemme 1 bis 4, sowie des eigensicheren Zubehörs, Klemme 5 bis 10. Die Klemmen 7 und 8 sind für den Anschluss dynamischer Hörkapseln vorgesehen, wie sie in Zweithörern und Headsets verwendet werden.
- Seite 12 Somit muss der Errichter bei Verwendung des Metallbügels diesen zuerst am Gehäuseboden befestigen. Danach kann die Wandmontage erfolgen. Eigensichere Programmierschnittstelle Aus dem Verguss ragt eine 8-polige, eigensichere Pfostenleiste (14) (siehe Geräteübersicht auf Seite 7). Sie wird ausschließlich vom Hersteller zu Programmierzwecken verwendet. Die Pfostenleiste ist unbeschaltet zu lassen.
-
Seite 13: Kenngrößen
Kenngrößen 1. Nichteigensichere Stromkreise Telefonnetz (Klemmen A/B Nr.: 13 – 14) Maximale Eingangsspannung U (Rufspannung) AC 90 Zulässiger Frequenzbereich 16...54 bzw. Maximale Eingangsspannung U (Versorgungsspannung) DC 66 Maximaler Eingangsnennstrom Maximaler Eingangskurzschlussstrom I (Im Eingang dieses Geräts befindet sich eine Schmelzsicherung mit einem Abschaltvermögen von 35 A.) Externer Zweitwecker: nur zum Anschluss an passive Verbraucher... -
Seite 14: Kennzeichnung
Headset (Erkennung) (Klemmenpaar HSS Nr.: 9 – 10) Maximale Ausgangsspannung Maximaler Ausgangsstrom Maximale Ausgangsleistung Maximale äußere Kapazität Maximale äußere Induktivität Alle eigensicheren Ausgangsstromkreise haben eine lineare Ausgangskennlinie. 3. Umgebungstemperaturbereich -25°C < T < 60°C für die Temperaturklasse T5 -25°C < T <... -
Seite 15: Montage Und Installation
Montage und Installation Das Gerät darf nur auf eine geschlossene Rückwand in senkrechter Gebrauchslage montiert werden. Deckelschrauben (2) (siehe Geräte- übersicht auf Seite 5 bis 7) lösen und Telefonoberteil (1) abnehmen. Bei Headset oder Zweithörer, den Bügel Verwendung des optionalen Zubehörs (10) mittels zwei Schrauben (11) auf der Rückseite des Telefonunterteils anschrauben (Bei dem zuvor genannten Zubehör sind Bügel mit Schrauben, sowie bei jedem optionalen Zubehör eine Kabelverschraubung,... -
Seite 16: Anschlussplan
Anschlussplan Schlingerhalterung Die Haltekraft für den Hörer lässt sich stufenlos einstellen. Schrauben (12) lösen und die Rasthaken (13) verschieben. Zusammen- schieben der Rasthaken verstärkt die Haltekraft, auseinanderziehen vermindert sie. Schrauben wieder fest anziehen. -
Seite 17: Bohrbild
Bohrbild Zur Anfertigung einer Bohrschablone benutzen Sie bitte nachfolgende Maße (in Millimeter): Der Durchmesser der Bohrung ist abhängig von der verwendeten Schraube (Schraubendurchmesser max. 8 mm) und der Art des Untergrunds (Stahl, Holz, Beton, Gipskarton u.a.) und ist entsprechend zu wählen. -
Seite 18: Inbetriebnahme
Inbetriebnahme Das Telefon ExResistTel ist nach dem Anschluss an das Telefonnetz sofort betriebsbereit. Instandhaltung Das Telefon ExResistTel enthält keine zu wartenden Teile. Hörerbetrieb (außer ZB-Ausführung) Wenn Sie den Hörer abnehmen befinden Sie sich im Hörerbetrieb. Mit den Tasten können Sie die Hörerlautstärke für das Gespräch ändern. -
Seite 19: Mit Dem Headset Arbeiten
Mit dem Headset arbeiten (außer ZB-Ausführung) Ist das Headset angeschlossen, nimmt der Headsetbetrieb den Platz des Freisprechens ein. Daher ist das Freisprechen mit Headset nicht möglich. Wenn Sie das ExResistTel mit der Taste einschalten, befinden Sie sich im Headsetbetrieb. Heben Sie im Headsetbetrieb den Hörer ab, wird der Hörer vorrangig behandelt. -
Seite 20: Menü
Menü (außer ZB-Ausführung) Der Einstieg in das Menü Betätigen Sie die Taste Sie befinden sich nun im Hauptmenü. Im Display erscheint in der oberen Zeile das Menü in dem Sie sich befinden. In der unteren Zeile sehen Sie, welcher Menüpunkt ausgewählt ist. -
Seite 21: Hauptmenü
Hauptmenü (außer ZB-Ausführung) Mit Hilfe der Tasten oder können sind unter folgenden Punkten auswählen: Telefonbuch zum Wählen einer Rufnummer aus dem • Telefonbuchspeicher. Tel.buch änder zum Erstellen neuer Telefonbucheinträge • zum Ändern bestehender Telefonbucheinträge zum Löschen bestehender Telefonbucheinträge Sperren / PIN zum Untermenü... -
Seite 22: Untermenü Telefonbuch
Telefonbucheinträgen auswählen. Beispiele: FEUERWEHR wählt die im Display dargestellte Rufnummer • WERKSCHUTZ wählt die im Display dargestellte Rufnummer • FHF MUELHEIM wählt die im Display dargestellte Rufnummer • 020882680 KANTINE wählt die im Display dargestellte Rufnummer • usw. wählt die im Display dargestellte Rufnummer •... -
Seite 23: Untermenü Telefonbuch Ändern
Untermenü – Telefonbuch ändern (außer ZB-Ausführung) Sie haben die Möglichkeit bis zu 50 Rufnummern mit Namen zu speichern. Geben Sie die Nummern und Namen in der Reihenfolge der Wichtigkeit ein, da diese später auch in der Reihenfolge im Display erscheinen (z.B. Feuerwehr vor Kantine). Achtung: Der Menüpunkt “Lieferzustand“... -
Seite 24: Untermenü Sperren / Pin
Technischer Support in Deutschland, Standort Mülheim an der Ruhr: Telefon 0208 82 68 102 0208 82 68 377 Email fhf-support@eaton.com Außerhalb Deutschlands wählen Sie bitte mit Länderkennzahl: Telefon +49 208 82 68 102 +49 208 82 68 377 Wenn Sie die PIN eingegeben haben, können Sie mit Hilfe der Tasten oder unter folgenden Punkten auswählen:... -
Seite 25: Untermenü Einstellungen
Untermenü – Einstellungen (außer ZB-Ausführung) Mit Hilfe der Tasten oder können Sie unter folgenden Punkten auswählen: Tonruf - zum Einstellen der Tonruflautstärke • - zum Einstellen der Tonrufmelodie Lautsprecher - zum Einstellen der Lautsprecherlautstärke • Hörerlautstär. - zum Einstellen der Hörerlautstärke •... -
Seite 26: Untermenü Sprachen
Untermenü – Sprachen (außer ZB-Ausführung) Mit Hilfe der Tasten oder können sind unter folgenden Punkten auswählen: zum Einstellen der Menüsprache Deutsch Deutsch • zum Einstellen der Menüsprache Englisch Englisch • zum Einstellen der Menüsprache Spanisch Spanisch • zum Einstellen der Menüsprache Französisch Französisch •... -
Seite 27: Menüübersicht
Menüübersicht (außer ZB-Ausführung) Hauptmenü Telefonbuch Name #1 Telefonbucheintrag #1 wird gewählt Name #50 Telefonbucheintrag #50 wird gewählt Telefonbuch ändern neuer Eintrag dem Telefonbuch einen neuen Eintrag zufügen Eintrag ändern ein Telefonbucheintrag wird geändert Eintrag löschen ein Telefonbucheintrag wird gelöscht Komplett löschen das Telefonbuch wird komplett gelöscht Sperren Direktruf... -
Seite 28: Technische Daten
Sprachen Deutsch Menüsprache Deutsch wird aktiviert Englisch Menüsprache Englisch wird aktiviert Spanisch Menüsprache Spanisch wird aktiviert Französisch Menüsprache Französisch wird aktiviert Italienisch Menüsprache Italienisch wird aktiviert Technische Daten Achtung! Die im Abschnitt „Explosionsschutz – Kenngrößen“ auf den Seiten 13 und 14 aufgeführten Angaben sind zur Einhaltung des Explosions- schutzes unbedingt zu beachten. - Seite 29 Gehäuse Material Glasfaserverstärktes Polyester Höhe x Breite x Ca. 260 mm x 228 mm x 135 mm Tiefe Gewicht Ca. 5,5 kg Display *) 2-zeiliges alphanumerisches Display mit Piktogrammen. Sichtfeld ca. 78 mm x 26 mm. Tastatur *) - Metalltastatur mit Eisschutz. - 21 Tasten mit ABC-Beschriftung für Namenseinträge.
- Seite 30 ca. 13 kΩ ( 1 V ; 12 kHz ; Ruhezustand) ca. 4 kΩ (10 V ; 12 kHz ; Ruhezustand) ca. 2,5 kΩ ( 1 V ; 12 kHz ; Gesprächszustand) ca. 2,3 kΩ (10 V ; 12 kHz ; Gesprächszustand) ca.
-
Seite 31: Service
Qualitätskontrolle unterliegt. Haben Sie Fragen zum Telefon, oder liegt ein Störfall vor – auch nach der Garantiezeit – wenden Sie sich bitte an FHF (siehe Seite 4). Halten Sie dafür Typ- und Artikel- Nummer bereit (Diese Nummern entnehmen Sie bitte dem Typen- schild). -
Seite 32: Ce-Zeichen
Explosionsschutz aufheben, zu Schäden führen und die Garantie entfällt. 7. Die vorgeschriebene Gebrauchslage ist zu berücksichtigen. Das Gerät darf nur auf eine ebenen Fläche in senkrechter Weise montiert werden. 8. Durch Magnetfelder mit energietechnischen Frequenzen kann eine geringfügige Beeinträchtigung der Hörqualität auftreten. Achten Sie in diesem Fall auf einen geeigneten Aufstellungsort. -
Seite 33: Stichwortverzeichnis
Stichwortverzeichnis Allgemeine Bedienhinweise ... 4 Pflege und Wartung ....31 Amtskennziffer ....... 21 Schlingerhalterung ....1 Anschlussplan ......16 Service ........31 Begrüßungstext ...... 25 Sperren / PIN ......24 Bohrbild ........17 Sprachen ........ 26 CE-Zeichen ......32 Technische Daten ....28 Direktruf ........ - Seite 34 FHF Funke + Huster Fernsig GmbH Gewerbeallee 15-19 · D-45478 Mülheim an der Ruhr · Web: www.fhf.de Phone +49 - 208 - 8268-0 · Fax +49 - 208 - 8268-286 · Mail: info@fhf.de Orders: fhf-orders@eaton.com · Requests: fhf-sales@eaton.com Support: fhf-support@eaton.com...
