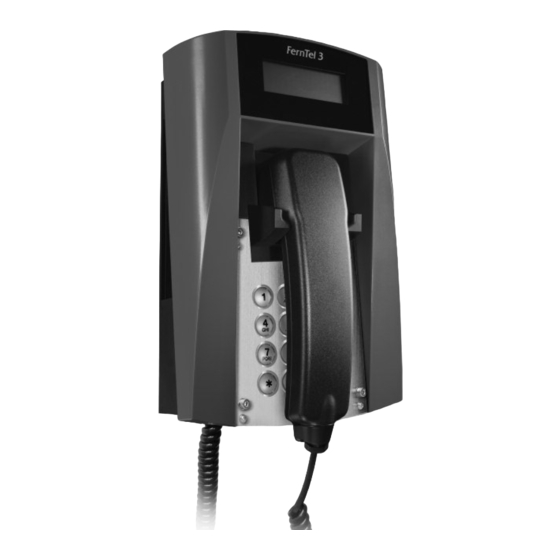

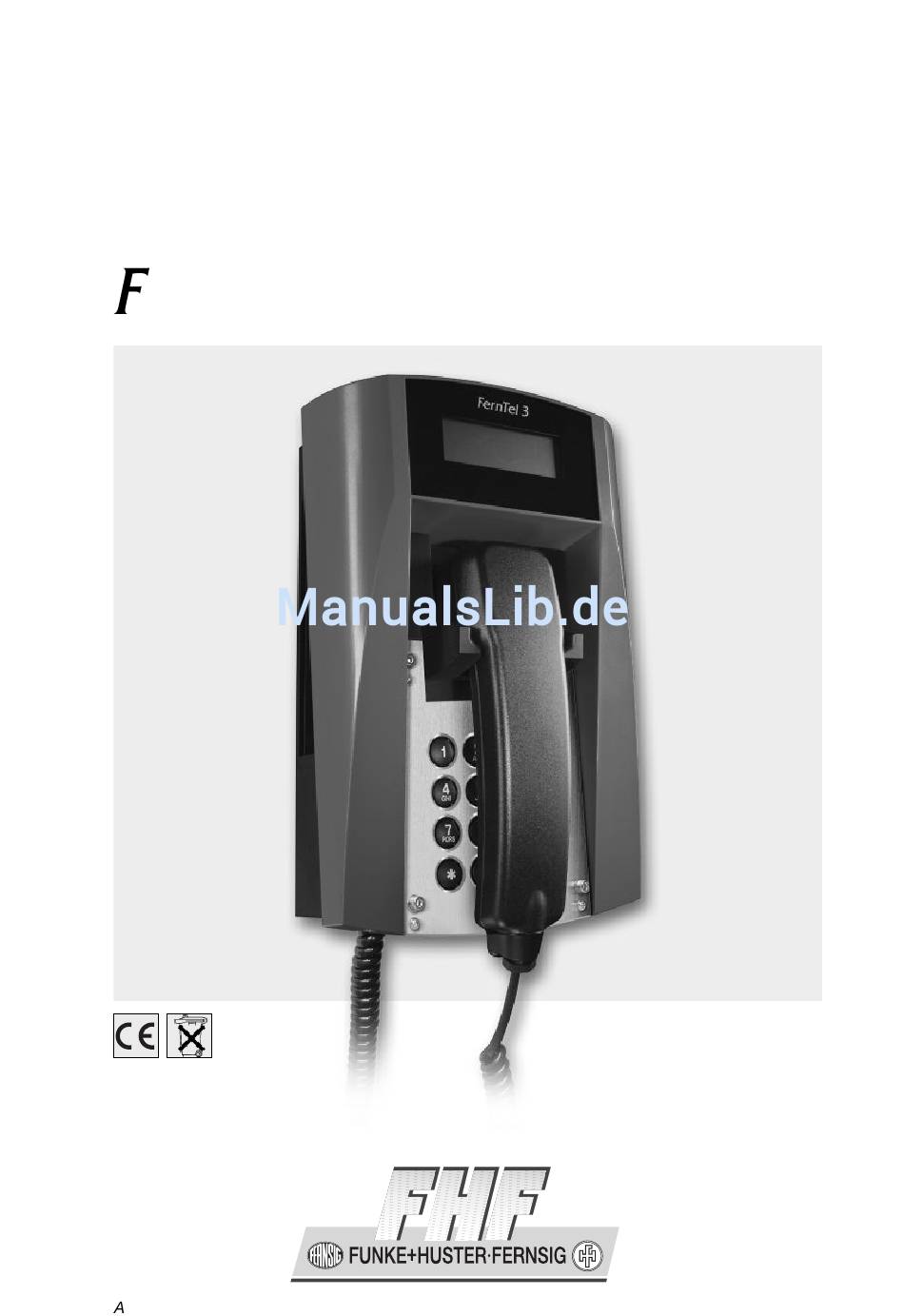

- Seite 1 Explosionsgeschützte Version des wetterfesten Telefons FernTel 3 ernTel 3 Z2 Betriebsanleitung FHF B 9620-20 05/09...
-
Seite 2: Betriebsgebrauchslage
Punkte erweitert. nwendung Das Telefon FernTel 3 Z2 wird als ortsfestes Gerät in Bereichen eingesetzt, die durch eine explosionsfähige Gas- oder Staubatmosphäre gefährdet werden können. Konstruiert für die Gerätegruppe II und die Kategorien 3G und 3D ist es innerhalb der Zone 2 und der Zone 22 verwendbar. -
Seite 3: Warn- Und Sicherheitshinweise
Warn- und Sicherheitshinweise Bei diesem Gerät handelt es sich um ein explosionsgeschütztes, wetterfestes Telefon speziell für den Betrieb in rauer Industrieumgebung. Nachstehende Warn- und Sicherheitshinweise sind zu beachten: – Der nschluss und die Installation des Gerätes haben unter Beachtung der angege- benen Zündschutzarten gemäß... -
Seite 4: Emv-Richtlinie
Das Gerät stellt dann eine Gefahr für das Leben des Benutzers dar und kann die Zündung einer explosionsfähigen tmosphäre verursachen. CE-Zeichen Der FernTel 3 Z2 erfüllt die nforderungen der R&TTE Richtlinie 1995/5 EG und der TEX Richtlinie 94/9/EG. Die Konformität mit den oben genannten Richtlinien wird durch das CE-Zeichen bestätigt. - Seite 5 Gehäuse Höhe x Breite x Tiefe 293 x 191 x 128 mm Gewicht ca. 2300 g Hörer Mikrofon Elektretmikrofon Hörkapsel dynamische Kapsel mit Magnetfelderzeuger nschlussklemmen Kennzeichnung nschlussleitung 2-polig TCP/La - TCP/Lb Zweitweckerleitung 2-polig W - W1 nschlussquerschnitt flexibel Feindraht 0,75 – 2,5 mm / WG14 starr Eindraht...
- Seite 6 Gehäuseschutzart IP 65 Kennzeichnung Firma FHF Funke+Huster Fernsig GmbH FernTel 3 Z2 20°C ≤ Ta ≤ +55°C IP 65 Ui = 66 Vdc / 90 Vac II 3 G Ex n L IIC T5 / II 3 D Ex tD 22 IP65 80°C...
- Seite 8 Änderungen und Irrtum vorbehalten FHF Funke + Huster Fernsig GmbH Gewerbeallee 15-19 · D-45478 Mülheim an der Ruhr Phone +49 / 208 / 82 68-0 · Fax +49 / 208 / 82 68-286 http://www.fhf.de · e-mail: info@fhf.de...
