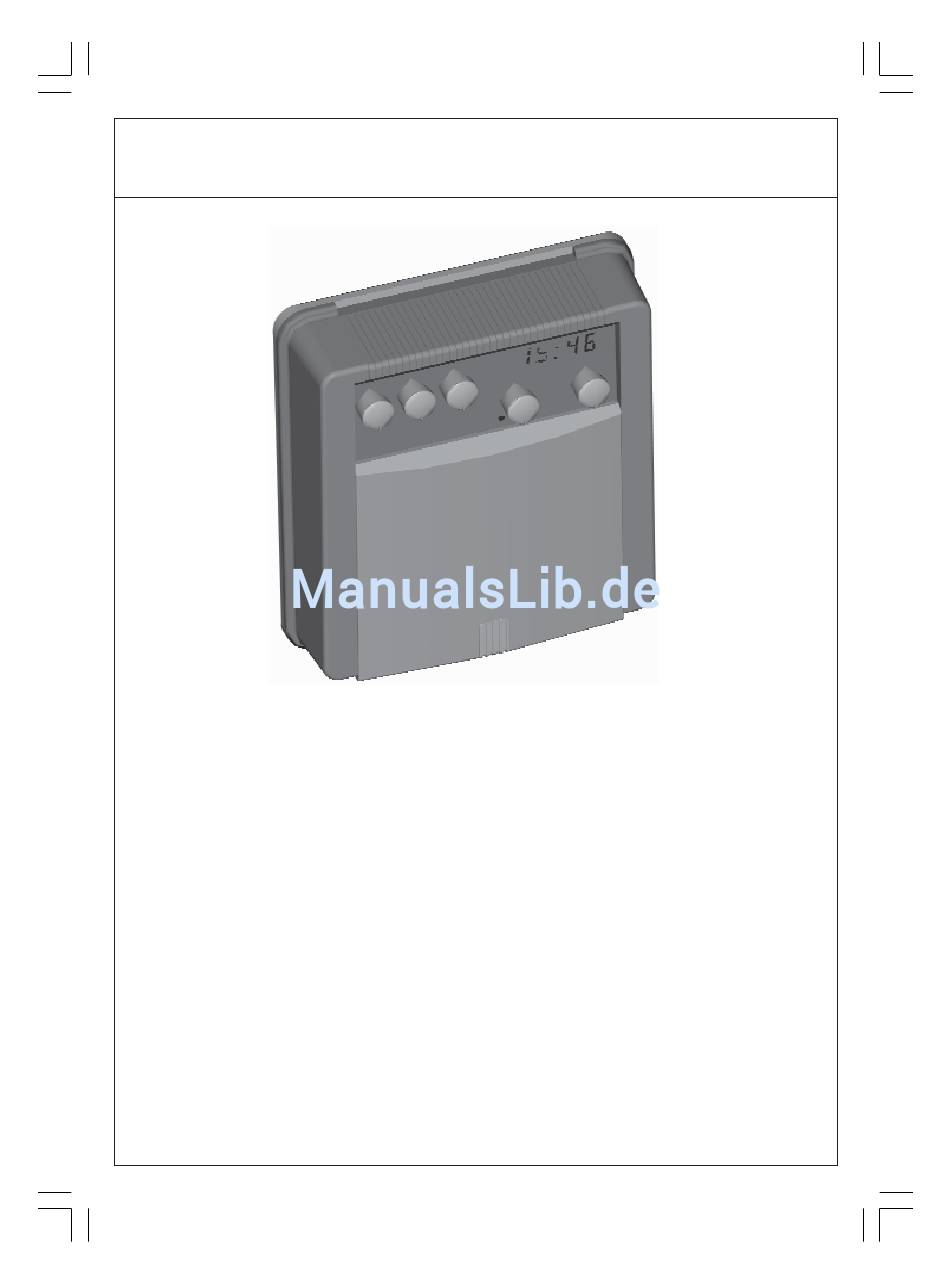

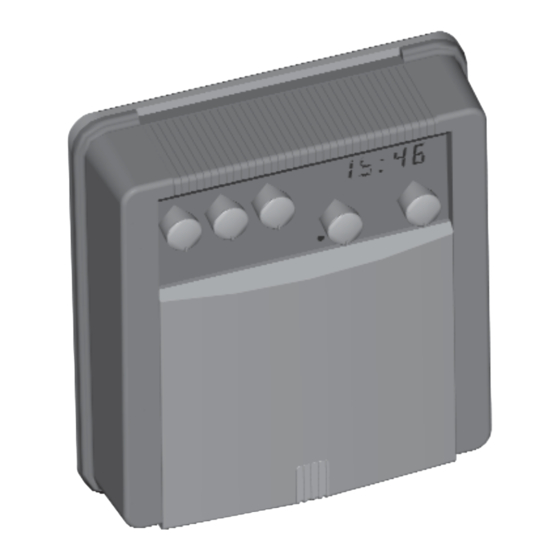

Hygrotherm VR
Saunasteuerung
Montageanleitung
1. Allgemeine Beschreibung der Saunasteuerung
Dieses Saunasteuergerät ist konzipiert für die Temperaturregelung eines elektrisch betriebenen
Heizgerätes mit einer Leistung von max. 9kW und eines elektrisch betriebenen Dampferzeugers
mit einer Leistung von max. 6kW. Die Regelung ist optimiert für eine Kabinengröße von ca.
3x3x2,50m.
Der Regelbereich umfaßt 30..120°C. Die Temperatur wird über 2 Fühler erfaßt. Der Fühler 1 wird
direkt über dem Ofen montiert und begrenzt die Maximaltemperatur auf ca. 130°C. Der Fühler 2 ist
der für die Regelung zuständige Fühler und ermittelt die Temperatur im Bankbereich.
Die relative Feuchte wird durch einen im Fühlergehäuse 2 untergebrachten Feuchtetransmitter
0..10V bestimmt. Zur Regelung der Feuchte werden wahlweise 1 oder 2 Ofenleitungen für die
Ansteuerung von Verdampfern angesteuert. Soll- und Istwerte werden auf einem Display
angezeigt. Mit Drehschaltern können unabhängig voneinander Licht und Ventilator eingeschal-
tet sowie aus 5 freiprogrammierbaren Heizprogrammen gewählt werden. Durch eine in Minuten-
schritten programmierbare Echtzeituhr kann die Einschaltung der Heizung bestimmt werden. In
Verbindung mit der einstellbaren Heizdauer läßt sich ein automatischer Ein-/Ausschaltzyklus für
die gewerbliche Nutzung der Sauna programmieren. Die Heizzeit kann bei der Installation auf 6
oder 12 Stunden begrenzt oder generell aufgehoben werden. Heizzeitverkürzungen sind auch
nach Inbetriebnahme für jedes einzelne Programm möglich. Wird die Heizzeit im laufenden
Heizprogramm ohne Speicherung geändert, kann sie als Abschalttimer genutzt werden.
Achtung! Die Genauigkeit der Temperatur- und Feuchte-Regelung hängt von der Kabinen-
größe, der Ofen- und der Verdampferleistung, der Luftbewegung und dem Anbringungsort der
Fühler ab.
1
5 21 098 8
521098_8.pmd
1
05.04.2006, 09:30
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Alre Hygrotherm VR
Inhaltszusammenfassung für Alre Hygrotherm VR
- Seite 1 Hygrotherm VR Saunasteuerung Montageanleitung 1. Allgemeine Beschreibung der Saunasteuerung Dieses Saunasteuergerät ist konzipiert für die Temperaturregelung eines elektrisch betriebenen Heizgerätes mit einer Leistung von max. 9kW und eines elektrisch betriebenen Dampferzeugers mit einer Leistung von max. 6kW. Die Regelung ist optimiert für eine Kabinengröße von ca.
- Seite 2 Im Fühlergehäuse 1 befindet sich ein Sicherheitstemperaturbegrenzer (STB). Der STB ist ein Übertemperaturschutz und schaltet alle Relais dauerhaft ab, wenn in der Saunakabine Temperaturen von über 140°C auftreten. Bei Ansprechen des STB's ist aus Sicherheitsgründen der komplette Fühler 1 auszuwechseln. Erst danach ist eine Wiederinbetriebnahme der Steuerung möglich.Um zu verhindern, daß...
-
Seite 3: Montage Fühler
Brücke 2 auf KL1- 5/7 eine getrennte, mit 6A 2. Montage Fühler abgesicherte Ferneinspeisung (FS) für die Klein- 2.1. Fühler 1 leistungsgeräte und die Elektronik genutzt werden. Das Gehäuse mit dem STB und dem Fühler 1 wird an der Wand hinter oder an der Decke über dem Ofen ca. 10cm von der Seitenwand montiert. -
Seite 4: Elektrische Installation
5. Elektrische Installation STB, Fühler 1 sowie Fühler 2 und Feuchtetransmitter werden an der rechten vorderen Klemmenreihe angeschlossen.Überprüfen Sie vor allem die STB-Leitung vor Anschluß auf Kurzschluß. Dazu werden die Kabel zunächst nur am Steuergerät und nicht im Fühlergehäuse angeklemmt. Die Kabel sind fehlerfrei, wenn bei Inbetriebnahme keine Relais anziehen und das Display bei eingeschaltetem Heizungsschalter "Stb"... - Seite 5 Anlagen die zeitweilig aus Sicherheitsgründen spannungsfrei geschaltet werden ist es daher vorgesehen, die Sicherung Si1und Brücke 2 zu entfernen und statt dessen eine separate mit max. 6A abgesicherte Einspeisung des Potenzials L1 an der Klemmleiste 1 Anschluß 15 FS und N-Potenzial an Klemmleiste 1 Anschluß...
- Seite 6 7. Inbetriebnahme /Funktionskontrolle Justagemodus (vgl. Pkt. 9.) können das Zirku- lieren sowie das vorzeitige Abschalten des Nach Anschluß aller Kabel, Prüfung der Fühler Leistungsschaltgerätes deaktiviert werden. und STB-Leitung (Abschn.5.) sowie der Einstel- Bei Anwahl eines Programms mit geregelter lung der Heizzeit (Abschn.6.) signalisert das Dis- Feuchte wird der Ausgang V für die Verdamp- play mit "888:88"...
-
Seite 7: Einstellung Und Justage
wieder in Betrieb genommen werden. Nähere Hinweise zur Programmierung der Sollwerte sowie der Heiz- und Vorwahlzeit entnehmen Sie bitte Abschnitt 15. 8. Sicherungen Zum Auswechseln der Sicherungen sowie vor dem Abnehmen der Gehäusekappe muß die Zu- leitung zur Anlage allpolig vom Netz getrennt werden. - Seite 8 9.1. Justage der Ventilatordrehzahl 9.3. Anpassung des Nachlaufverhaltens 9.3.1 Einstellung des Trockenvorganges Minimale Drehzahl so wählen, daß sicherer - Wahlschalter auf Anlauf gewährleistet (Überhitzungsgefahr!) - Anzeige "nL 01" (Werkseinstellung) Einstellung der Mindestdrehzahl (kann im Betrieb - Korrekturwert 0..2 einstellen und bestätigen nicht unterschritten werden) 00=kein Nachlauf (Gefahr der Schimmelbildung!) Die Mindestdrehzahl gilt fur alle drei Stufen.
-
Seite 9: Fehlersuche
Achtung ! Sicherheitshinweis zur Temperatur/Feuchtejustage! Die Einstellungen ,,00 °C" der Temperaturanzeigejustage, sowie ,,00 rH" der Feuchteanzeige- justage gewährleisten die Einhaltung des maximal zulässigen Temperatur/Feuchte-Verhältnis- ses im Bereich des Fühlers 2. Bei Änderung (besonders im Minusbereich -01 bis -10 / °C u. %rH) ist vom Anlagenaufsteller zu prüfen, dass im Aufenthaltbereich das zulässige Temperatur/Feuchte-Verhältnis eingehalten wird (zur Überprüfung die Grenzwerte auf Seite 10 verwenden). -
Seite 10: Technische Änderungen Vorbehalten
Verdampfer wird nicht angesteuert - Verdampfer im Justagemodus abgeschaltet oder Mindesteinschalttemperatur des Verdampfers noch nicht erreicht (Vgl. Pkt. 9.2, Seite 8) Solltemperatur wird nicht erreicht - Prüfen ob Fühler gut belüftet wird (Wärmestau) - Fühler evtl. verschmutzt - Leistung des Ofens zu gering, Messen der Temperatur direkt am Fühler - Leistung des Ofens zu groß, der Ofen wird durch die sehr schnelle und starke Aufheizung sofort wieder durch den darüber befindlichen Temperaturfühler abgeschaltet (begrenzt). - Seite 11 Saunasteuerung HYGROTHERM VR Bedienungsanleitung 11. Grundsätzliches Bedienkonzept Das Bedienkonzept gestattet, alle Betriebsparameter sowohl zeitweilig wie auch dauerhaft zu ändern. Dabei lassen sich für jedes Heizprogramm getrennte Einstellungen vornehmen. Gleichzeitig soll ungewolltes Verstellen vermieden werden. Dazu wird der zu verändernde Wert mit einem Wahlschalter ausgewählt und mit dem Programmierknopf korrigiert.
- Seite 12 11.2 Verwendete Symbole der Licht- Ventilator- und Heizungsschalter Lichtschalter Heizungsschalter Licht eingeschaltet Finnische Sauna 90°C 00%rH (Werkseinstellung) Ventilatorschalter Warmluftbad 50°C 30%rH Ventilator eingeschaltet (Werkseinstellung) Kräuterbad 55°C 45%rH Ventilator Stufe 2 (Werkseinstellung) Schwitzbad 60°C 55%rH Ventilator Stufe 1 (Werkseinstellung) Dampfbad 60°C 65%rH (Werkseinstellung) 11.3.
- Seite 13 13. Einschalten des Lichtes - Schalter Licht auf 14. Einschalten des Ventilators - Ventilatorschalter auf -volle Drehzahl wenn Heizungsschalter auf "0" bzw. -vorprogrammierte Drehzahl des gewählten Saunaprogrammes (Werkseinstellung "100") - Ventilatorschalter auf -mittlere vorprogrammierte Drehzahl siehe Punkt 14.1. (Werkseinstellung "45") - Ventilatorschalter auf -langsame vorprogrammierte Drehzahl siehe Punkt 14.1.
- Seite 14 - mit Programmierknopf durch Drehen Sollfeuchte korrigieren und mind. 3sek. bestätigen (für Dauer des Drückens erlischt die Anzeige, bis Speicherung ausgeführt). Falls Sie das Verhältnis Temperatur/Feuchte zu hoch wählen, wird die Solltemperatur vermindert. Bei Einstellungen kleiner 30% springt die Anzeige auf 0 und für dieses Programm wird keine Feuchte geregelt.
- Seite 15 - mit Programmierknopf durch Drehen Stunden korrigieren und kurz bestätigen - Drücken Programmierknopf, Anzeige der Stunden dauernd, Minuten blinkend - mit Programmierknopf durch Drehen Minuten korrigieren und mind. 3sek. bestätigen (für Dauer des Drückens erlischt die Anzeige, bis Speicherung ausgeführt). 15.5.
-
Seite 16: Technische Daten
Maßzeichnung 16. Technische Daten Anschlußspannung 400V 3 N ~50Hz Leistung Ofen 3x3kW (13,1A/Phase) Leistung Verdampfer 2x3kW (13,1A/Phase) Ausgang Licht max. 100W Ausgang Ventilator max. 100VA Sicherung Licht und Ventilator T4A (5x20) Sicherung Elektronik T160mA (5x20) Schutzart IP44 (Spritzwasserschutz) Schutzklasse Übertemperaturschutz 144°C (z.
