Technische Daten - Alre Hygrotherm VR Montageanleitung

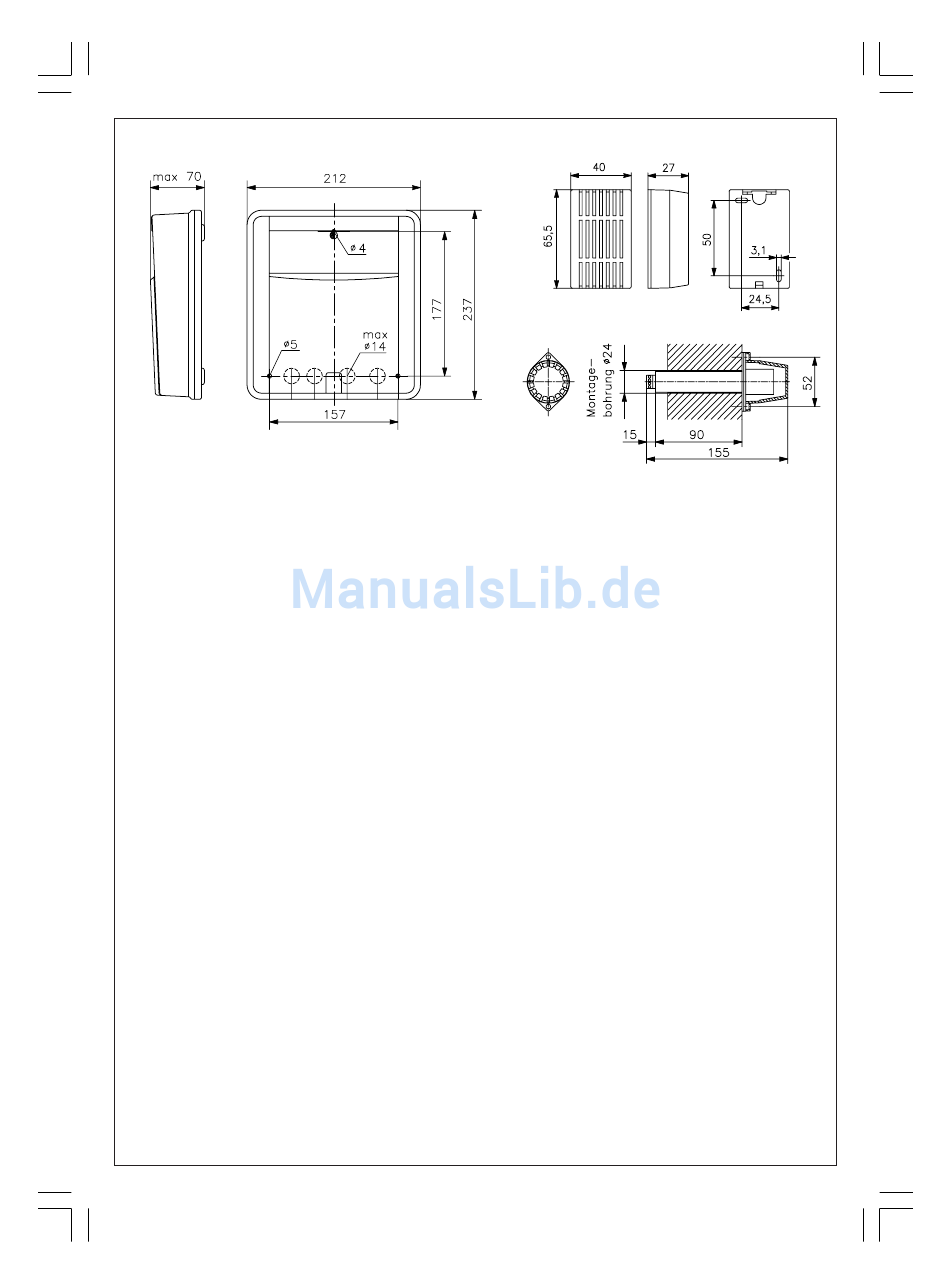

Maßzeichnung

16. Technische Daten

Anschlußspannung
Leistung Ofen
Leistung Verdampfer
Ausgang Licht
Ausgang Ventilator
Sicherung Licht und Ventilator
Sicherung Elektronik
Schutzart
Schutzklasse
Übertemperaturschutz
Fühlerbrucherkennung
Temp.-Regelung 3-stufig, Stufenabstand
Stat. Temp.-Schalthysterese je Stufe
Temperatur-Einstellbereich
Fühler (mit Parallelwiderstand 270kΩ)
Uhr
Feuchte-Reglung, 2-stufig, Stufenabstand
Feuchte-Schalthysterese je Stufe
Bei höheren Ofenleistungen sind die Leistungsschaltgeräte LG 9/18 (9kW Steuerung ,
9kW LG) oder LG 9/30 (9kW Steuerung, 21kW LG) zu verwenden. Dabei müssen die
Heizstäbe des Ofens einschließlich des N-Leiters getrennt für Steuer- und Leistungsschaltgerät
angeschlossen werden oder das Leistungsschaltgerät muß die Gesamtlast des Ofens schalten können.
ACHTUNG!
Das Gerät besitzt keinen Hauptschalter und ist permanent an Netzspannung angeschlossen.
Alle Arbeiten, die ein Abnehmen des Gehäusedeckels erforderlich machen, sind nur von einem
zugelassenen Elektroinstallateur durchzuführen. Dazu gehören auch die in der Montageanleitung
Abschnitt 5 bis 10 beschriebenen Anleitungen zum Auswechseln der Sicherung und die Verände-
rung der Heizzeit.
Die von uns genannten technischen Daten wurden von uns unter Laborbedingungen nach allgemein
gültigen Prüfvorschriften, insbesondere DIN-Vorschriften, ermittelt. Nur insoweit werden Eigenschaften
zugesichert. Die Prüfung der Eignung für den vom Auftraggeber vorgesehenen Verwendungszweck bzw.
den Einsatz unter Gebrauchsbedingungen obliegt dem Auftraggeber; hierfür übernehmen wir keine
Gewährleistung. Änderungen vorbehalten.
521098_8.pmd
Echtzeit synchronisiert mit der Netzfrequenz
16
16
400V 3 N ~50Hz
3x3kW (13,1A/Phase)
2x3kW (13,1A/Phase)
max. 100W
max. 100VA
T4A (5x20)
T160mA (5x20)
IP44 (Spritzwasserschutz)
144°C (z. B. Fa. Efen)
spricht an bei ca. -15°C
ca.2 Kelvin
ca. 1,0 Kelvin
ca. 30°C...120°C
NTC 73kΩ (bei 25°C)
ca. 2% rH
ca. 2% rH
05.04.2006, 09:30
II
