20. Einstellung des Reglers Honeywell Braukmann

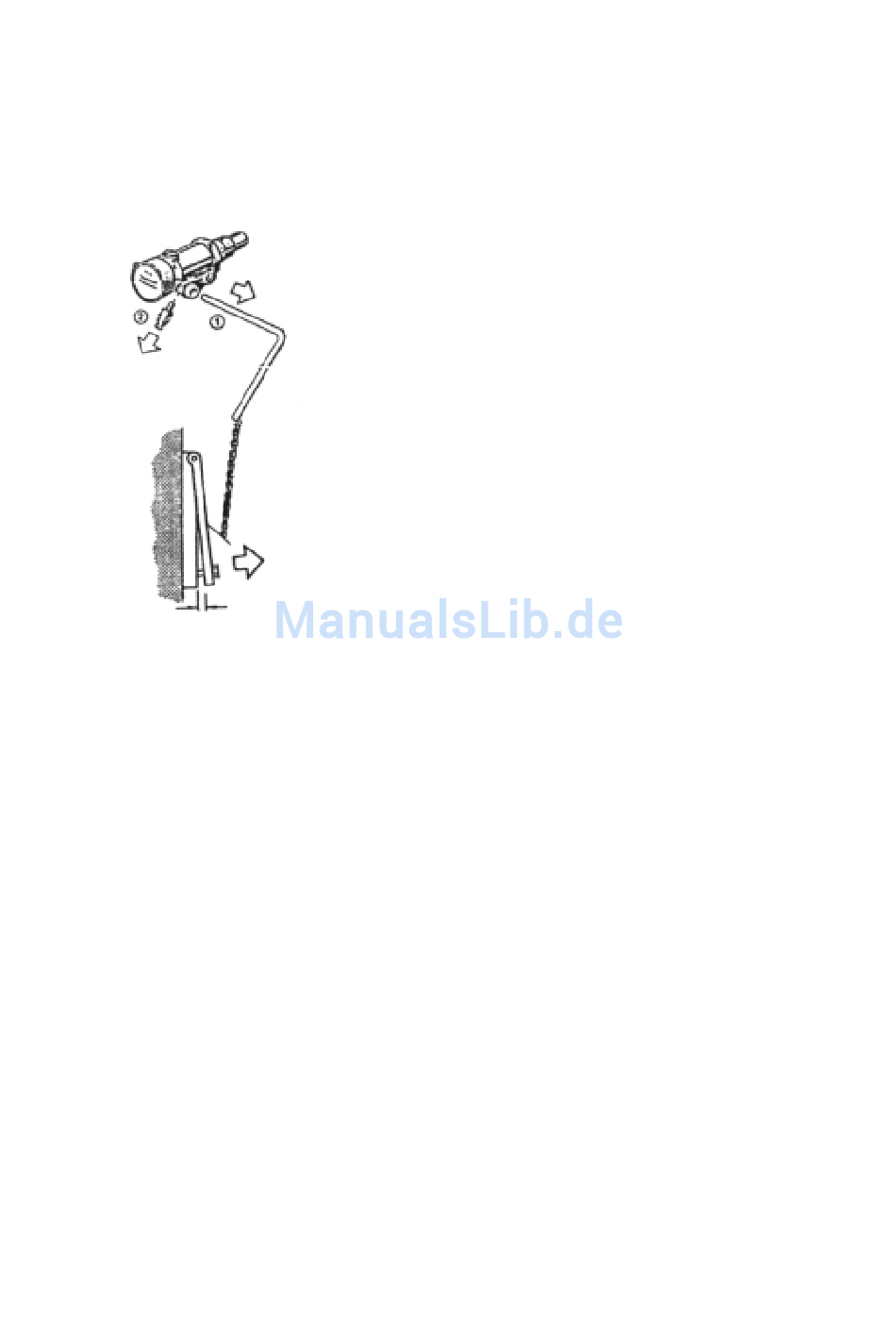

Erwärmunsregler FR 124 - Montageanleitung
Demontieren Sie den Hebel /1/, Kupplung /2/ und schrauben Sie
den Regler in den Kessel ein.

Einstellung

Erhitzen Sie den Kessel auf eine Temperatur von ca. 80 °C. Den
Stellgriff des Reglers stellen Sie auf die am Thermometer abgele-
sene Temperatur (80 °C) ein. Beim vertikalen Einbau gelten die
weißen Ziffern und weiße Markierung. Die Kettenlänge an der
Luftklappe stellen Sie so ein, daß der Kessel die gewünschte Lei-
stung erreicht, d.h. daß unten an der Luftklappe ein Spalt von ca.
3 - 50 mm entsteht. Vorsicht - bei der Temperatur von max. 95 °C
muß die Klappe geschlossen sein (bis zur Anschlagschraube).
Überprüfung der Funktion des
Erwärmungsreglers
Den Stellgriff des Reglers stellen Sie auf die Betriebstemperatur
(80 - 90 °C) und kontrollieren Sie am Thermometer, ob der Reg-
ler diese Temperatur hält. Ist es nicht der Fall, korrigieren Sie die
Kettenlänge. Die vorgeschriebene Wassertemperatur im Kessel
(80 - 90 °C) ist mit Hilfe des Mischventils fein nachzustimmen.
cca. 3 - 50 mm
