INBETRIEBNAHME

Stromzufuhr: Der Tripleflex von American DJ® enthält ein elektronisches Vorschaltgerät, das automatisch die
Stromspannung erkennt, sobald es angeschlossen wird. Mit dem elektronischen Vorschaltgerät müssen Sie
sich keine Sorgen über die Spannung in Ihrer Steckdose machen, diese Einheit kann überall angeschlossen
werden. Vergewissern Sie sich außerdem, dass die nur die dem Gerät beigefügten I.E.C. Stromkabel
benutzen.
DMX-512: DMX steht für Digital Multiplex. Dies ist ein internationales Steuerprotokoll, das zur Kommunikation
zwischen intelligenten Scheinwerfern und der Steuerung benutz wird. Der DMX Controller sendet DMX
Steuerungsdaten von dem Controller zu dem Scheinwerfer. DMX Daten werden als serielle Daten von
Scheinwerfer zu Scheinwerfer via DATA „IN" und DATA „OUT" XLR Anschlüssen verschickt. Diese
Anschlüsse befinden sich auf allen DMX Scheinwerfern (auf den meisten Controllern befinden sich nur DATA
„OUT" Anschlüsse).
DMX-512 Verlinkung: DMX ist ein Protokoll, dass es ermöglicht alle Typen und Modelle verschiedener
Hersteller zu verbinden und durch einen einzigen Controller zu steuern - sofern alle Scheinwerfer und der
Controller DMX konform sind. Um den korrekten DMX Datentransfer bei der Nutzung mehrerer DMX
Scheinwerfer sicherzustellen, versuchen Sie den kürzest möglichen Kabelweg zu nutzen. Die Reihenfolge, in
der die Scheinwerfer in der DMX Verkettung verbunden werden, hat keinen Einfluss auf die DMX Adressen.
Zum Beispiel: Wenn einem Scheinwerfer die Adresse 1 zugeteilt wird, kann er beliebig in der DMX Linie
positioniert werden, ob am Anfang, am Ende oder irgendwo in der Mitte. Wenn ein Scheinwerfer die DMX
Adresse 1 zugeteilt bekommt, weiß die Steuerung wohin die für die Adresse 1 bestimmten DATEN zu
verschicken sind, unabhängig davon, wo sie in der DMX Verkettung positioniert ist.
Datenkabel (DMX Kabel) Anforderungen (Für den DMX Betrieb): Der Tripleflex kann mithilfe des DMX-512
Steuerprotokolls gesteuert werden. Der Tripleflex kann als Gerät mit 4 oder 9 DMX-Kanälen gesteuert werden.
Die DMX Adresse wird auf dem Paneel der Rückseite des Tripleflex eingestellt. Ihre
Anlage und Ihr DMX Controller benötigen zugelassene DMX-512 Datenkabel mit
110Ohm für den Dateneingang und den Datenausgang. Wir empfehlen Accu-Cable
DMX Kabel. Vergewissern sie sich, wenn sie ihre eigenen Kabel herstellen, dass sie
abgeschirmte 110-120 Ohm Standartkabel nutzen (Diese Kabel können in bereits fast
allen Geschäften für Ton- und Lichttechnik gekauft werden). Ihre Kabel sollten einen
männlichen und einen weiblichen Cinch-Stecker an jeweils einen der beiden Enden
haben. Achten sie auch darauf, dass DMX Kabel eingeschleift sein müssen und sich
nicht teilen dürfen.

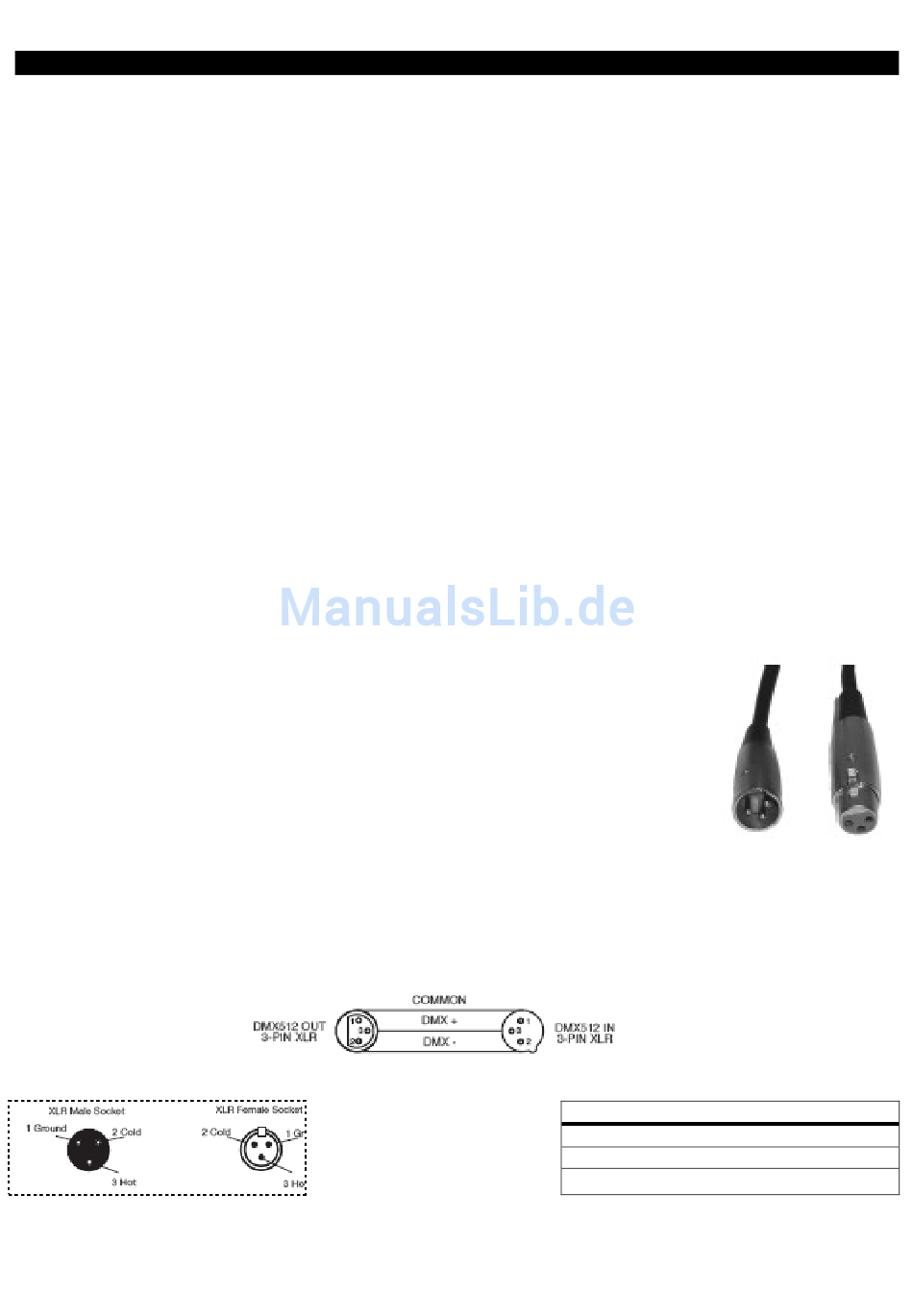

Beachten Sie: Befolgen Sie die Abbildungen zwei und drei, wenn Sie Ihre eigenen Kabel herstellen. Benutzen
Sie nicht die Erdungsöse des Cinch-Steckers. Sie dürfen weder die Abschirmleitung des Kabels mit der
Erdungsöse verbinden, noch dürfen Sie es zulassen, dass die Abschirmleitung das Cinch-Gehäuse berührt.
Das Erden des
A.D.J. Supply Europe B.V. – www.americandj.eu – Tripleflex™ Bedienungsanleitung Seite 5
Schildes könnte zu
Abbildung 3
einem Kurzschluss
Abbildung 2
Cinch Pin Konfiguration
Pin1 = Erdung
Pin2 = Signalader (negativ)
Pin3 = Signalader (positiv)
oder zu Fehlfunktionen
Abbildung 1
führen.
