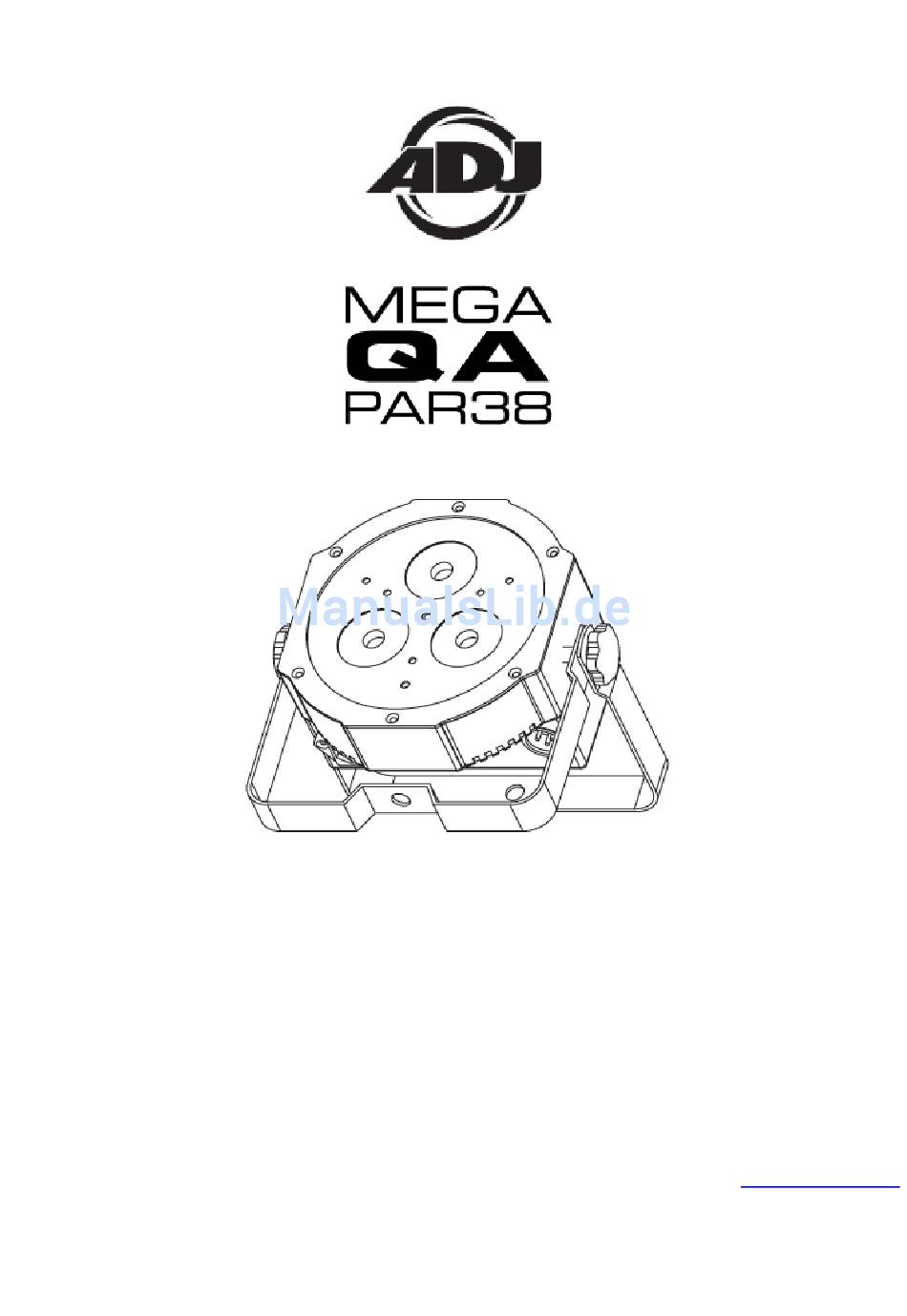

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu 8/12...
-
Seite 2: Inhaltsverzeichnis
EIGENSCHAFTEN .................................. 3 SICHERHEITSHINWEISE ................................ 4 EINRICHTUNG DES GERÄTS .............................. 4 BETRIEBSANWEISUNG ................................ 6 NETZKABEL IN REIHENSCHALTUNG ............................ 9 BETRIEB DES ADJ LED RC 2 .............................. 9 1‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 0 2‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 1 3‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 1 4‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 1 ... -
Seite 3: Einleitung
EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Mega QA Par38 von American DJ® entschieden haben. Jeder Mega QA Par38 wurde gründlich werkseitig geprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 4: Sicherheitshinweise
EINRICHTUNG DES GERÄTS Leistungsaufnahme: Der Mega QA Par38 von American DJ® verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. - Seite 5 DMX-Adresse 1 zugewiesen wurde, weiß der DMX-Controller, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das Gerät befindet. Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der Mega QA Par38 kann über das DMX- 512-Protokoll angesteuert werden. Der Mega QA Par38 verfügt über 8 DMX-Modi. Informationen über die verschiedenen Modi finden Sie auf Seite 7-8.
-
Seite 6: Betriebsanweisung
3. Mit den UP und DOWN-Tasten können Sie die Anzeige um 180 Grad drehen. Betriebsmodi: Der Mega QA Par38 verfügt über 5 Betriebsmodi: • RGBA-Modus - Wählen Sie eine der vier Farben aus, die statisch bleiben sollen, oder stellen Sie die Intensität jeder Farbe so ein, um damit eine Farbe Ihrer Wahl zu erzeugen. - Seite 7 "FS.15" (schnellster Blitz) eingestellt werden. Musiksteuerungs-Modus: In diesem Modus reagiert der Mega QA Par38 auf Musik. Sie können aus 16 vorinstallierten Musiksteuerungs- Programmen auswählen. Die Musikempfindlichkeit lässt sich ebenfalls einstellen. 1. Stecken Sie das Gerät an und drücken Sie die MODE-Taste, bis "SOXX" angezeigt wird. "XX" steht für den aktuell angezeigten Musiksteuerungs-Modus (1-16).
- Seite 8 Diese Funktion wird zum Aktivieren und Deaktivieren des Infrarotempfängers verwendet. Wenn diese Funktion aktiviert ist, können Sie das Gerät mit der LED RC 2-Fernbedienung von ADJ ansteuern. Auf der folgenden Seite finden Sie Informationen über die Steuerungen und Funktionen der LED RC 2 von ADJ.
-
Seite 9: Netzkabel In Reihenschaltung
Die Infrarot-Fernbedienung ADJ LED RC 2 (separat erhältlich) verfügt über viele verschiedene Funktionen und erlaubt Ihnen die umfassende Steuerung Ihres Mega QA Par38. Zur Steuerung des gewünschten Geräts richten Sie die Fernsteuerung auf dessen Vorderseite und achten darauf, dass Sie nicht weiter als 10 Meter davon entfernt sind. -
Seite 10: 1-Kanal-Modus - Dmx-Werte & Eigenschaften
BETRIEB DES ADJ LED RC 2 (Fortsetzung) Beispiel: Zum Einstellen der DMX-Adresse 1, drücken Sie "S-0-0-1" Zum Einstellen der DMX-Adresse 245, drücken Sie "S-2-4-5" R G B A – Drücken Sie eine dieser Tasten und die Tasten "+" und "-", um die Helligkeit einzustellen. -
Seite 11: 2-Kanal-Modus - Dmx-Werte & Eigenschaften
2-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion FARBTÖNE (Vergleichen Sie 1-Kanal-DMX-Modus für Farben) 1 - 255 1 - 255 DIMMER 0% - 100% 3-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion FARBTÖNE 1 - 255 (Vergleichen Sie 1-Kanal-DMX-Modus für Farben) 1 - 255 DIMMER 0% - 100%... -
Seite 12: 6-Kanal-Modus - Dmx-Werte & Eigenschaften
6-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 1 - 255 0% - 100% GRÜN 1 - 255 0% - 100% BLAU 1 - 255 0% - 100% AMBER 1 - 255 0% - 100% MASTER-DIMMER 1 - 255 0% - 100% FARBTÖNE 1 - 255 (Vergleichen Sie 1-Kanal-DMX-Modus für Farben) -
Seite 13: 8-Kanal-Modus - Dmx-Werte & Eigenschaften
8-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 1 - 255 0% - 100% 1 - 255 GRÜN 0% - 100% 1 - 255 BLAU 0% - 100% 1 - 255 BERNSTEINFARBEN 0% - 100% 1 - 255 MASTER-DIMMER 0% - 100% STROBE-/PROGRAMMGESCHWINDIGKEIT/ 0 - 15 MUSIKEMPFINDLICHKEIT... -
Seite 14: Photometrisches Diagramm
80 - 95 FARB-FADE 6 96 - 111 FARB-FADE 7 112 - 127 FARB-FADE 8 128 - 143 FARB-FADE 9 144 - 159 FARB-FADE 10 160 - 175 FARB-FADE 11 176 - 191 FARB-FADE 12 192 - 207 FARB-FADE 13 208 - 223 FARB-FADE 14 224 - 239... -
Seite 15: Montage
MONTAGE Der Mega QA Par38 ist in drei verschiedenen Befestigungsarten voll funktionsfähig: kopfüber von der Decke hängend, seitlich an einem Gerüstelement angebracht und in normaler Position auf ebenem Untergrund. Das Gerät muss mit einer Befestigungsklemme (nicht im Lieferumfang enthalten) befestigt werden, die am mitgelieferten Befestigungsbügel montiert wird. -
Seite 16: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Modell: Mega QA Par38 Stromversorgung: 100V ~ 240V/50~60Hz LEDs: 4-in-1 LEDs mit 3 x 5 W Abstrahlwinkel: 25 Grad Arbeitsposition: Jede sichere und geschützte Position Leistungsaufnahme: Netzkabel in Reihenschaltung: maximal 30 Geräte 0,5 A Sicherung: Gewicht: 3 lbs./ 1,1 kg Abmessungen: 8”(L) x 7,75”(B) x 3,75”(H) -
Seite 17: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Unserer Umwelt
ROHS – ein wichtiger Beitrag zur Erhaltung unserer Umwelt Sehr geehrter Kunde, die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise... -
Seite 18: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
WEEE – Entsorgung von Elektro- und Elektronikaltgeräten Jährlich landen tausende Tonnen umweltschädlicher Elektronikbauteile auf den Deponien der Welt. Um eine bestmögliche Entsorgung und Verwertung von elektronischen Bauteilen zu gewährleisten, hat die Europäische Gemeinschaft die WEEE Richtlinie geschaffen. Das WEEE-System (Waste of Electrical and Electronical Equipment) ist vergleichbar dem bereits seit Jahren umgesetzten System des „Grünen Punkt“. - Seite 19 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Mega QA Bar 38 Bedienungsanleitung Seite 19 ...
