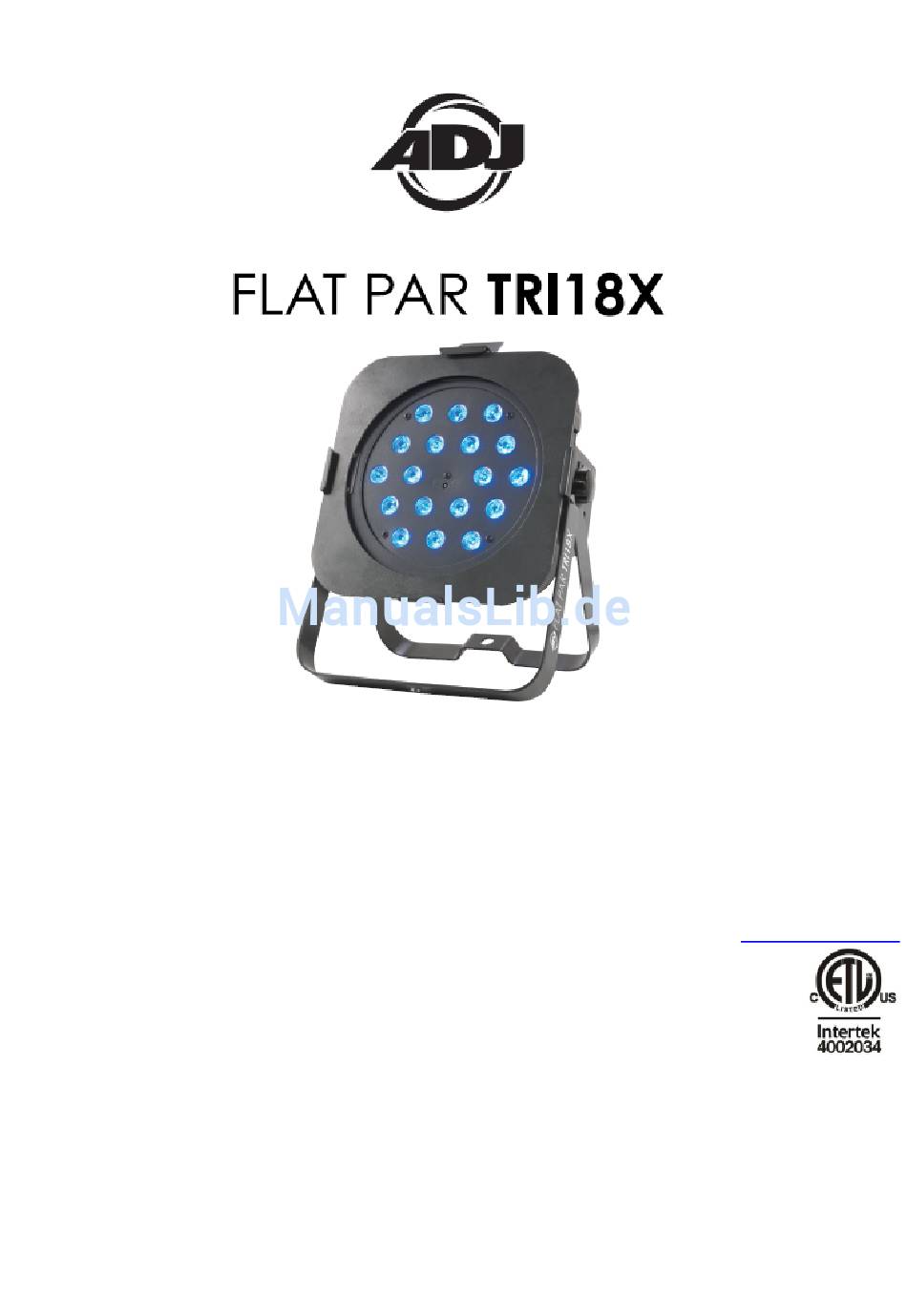

- Seite 1 Bedienungsanleitung und Referenzhandbuch A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu 9/11...
-
Seite 2: Inhaltsverzeichnis
EIGENSCHAFTEN .................................. 3 SICHERHEITSHINWEISE ................................ 3 EINRICHTUNG DES GERÄTS .............................. 4 BETRIEBSANWEISUNG ................................ 6 MASTER/SLAVE‐KONFIGURATION ............................ 8 BETRIEB DES ADJ LED RC ................................. 8 1‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 0 2‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 0 3‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 0 4‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 1 ... -
Seite 3: Einleitung
• 3-poliger DMX-Anschluss • 7 DMX-Modi: 1-Kanal-Modus, 2-Kanal-Modus, 3-Kanal-Modus, 4-Kanal-Modus, 5-Kanal-Modus, 6-Kanal- Modus und 7-Kanal-Modus • kompatibel mit der Fernbedienung von ADJ LED (separat erhältlich) • Stromzuführung in Reihenschaltung (Lesen Sie Seite 12) SICHERHEITSHINWEISE Um das Risiko von Stromschlägen oder Feuer zu verhindern oder zu reduzieren, dürfen Sie dieses Gerät niemals im Regen oder bei hoher Luftfeuchtigkeit benutzen. -
Seite 4: Einrichtung Des Geräts
SICHERHEITSHINWEISE (Fortsetzung) Reduzierung des Risikos von Stromschlägen und Feuer im Fall von innerhalb des Geräts auftretenden Kurzschlüssen. Trennen Sie vor dem Anschließen weiterer Geräte dieses Gerät von der Stromversorgung. Entfernen Sie unter keinen Umständen das Gehäuse. Die eingebauten Komponenten sind für den Kunden wartungsfrei. - Seite 5 XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR- Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen minimiert.
-
Seite 6: Betriebsanweisung
BETRIEBSANWEISUNG LED-Anzeige Ein/Aus: Um das Gerät so einzustellen, dass es nach 10 Sekunden abschaltet, drücken Sie auf die Schaltfläche MODE, bis "don" angezeigt wird, drücken Sie auf UP, bis "doff" angezeigt wird. Die Anzeige wird nun nach 10 Sekunden abschalten. Drücken Sie jetzt eine beliebige Taste, um das Display wieder einzuschalten. Bitte beachten Sie, dass das automatische Abschalten nach 10 Sekunden jetzt gespeichert bleibt. - Seite 7 BETRIEBSANWEISUNG (Fortsetzung) Programms einstellen. Mit den Tasten UP und DOWN stellen Sie die Geschwindigkeit zwischen "SP.01" (langsamste) und "SP.16" (schnellste) ein. Sobald Sie die gewünschte Geschwindigkeit eingestellt haben, drücken Sie SETUP und wählen dann den gewünschten Auto-Modus aus. RGB-Dimmer-Modus: 1. Stecken Sie das Gerät an und drücken Sie die MODE-Taste, bis auf dem Display eine der folgenden Einstellungen angezeigt wird: 2.
-
Seite 8: Master/Slave-Konfiguration
Diese Funktion wird zum Aktivieren und Deaktivieren des Infrarotempfängers verwendet. Wenn diese Funktion aktiviert ist, können Sie das Gerät mit der ADJ LED RC (Fernsteuerung) ansteuern. Auf der folgenden Seite finden Sie Informationen über die Steuerungen und Funktionen der ADJ LED RC. - Seite 9 BETRIEB DES ADJ LED RC (Fortsetzung) und her schalten. Für mehr Informationen über DMX-Modi, Werte und Eigenschaften, lesen Sie bitte die Seiten 10-12. SOUND ACTIVE – Mit dieser Taste aktivieren sie den Musiksteuerungsmodus. SLAVE – Dies legt das Gerät als Slave-Gerät in einer Master/Slave-Konfiguration fest.
-
Seite 10: 1-Kanal-Modus - Dmx-Werte & Eigenschaften
1-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 1 FARBTÖNE 1 - 7 BASTARD AMBER 8 - 15 MEDIUM AMBER 16 - 23 PALE AMBER GOLD 24 - 31 GALLO GOLD 32 - 39 GOLDEN AMBER 40 - 47 LIGHT RED 48 - 55 MEDIUM RED 56 - 63... -
Seite 11: 4-Kanal-Modus - Dmx-Werte & Eigenschaften
4-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 1 1 ‐ 255 ROT 0% ‐ 100% 2 1 ‐ 255 GRÜN 0% ‐ 100% 3 1 ‐ 255 BLAU 0% ‐ 100% 4 1 ‐ 255 MASTER‐DIMMER 0% ‐ 100% 5-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 1 1 ‐ 255 ROT 0% ‐ 100% 2 1 ‐ 255 GRÜN 0% ‐ 100% 3 ... -
Seite 12: 7-Kanal-Modus - Dmx-Werte & Eigenschaften
7-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 1 1 ‐ 255 ROT 0% ‐ 100% 2 1 ‐ 255 GRÜN 0% ‐ 100% 3 1 ‐ 255 BLAU 0% ‐ 100% 4 1 ‐ 255 FARBTÖNE (Vergleichen Sie 1‐Kanal‐DMX‐Modus für Farben) 5 STROBE‐ /PROGRAMMGESCHWINDIGKEIT 0 ‐ 15 NICHTS 16 ‐ 255 STROBE/GESCHWINDIGKEITSSTEUERUNG LANGSAM‐SCHNELL 6 PROGRAMME 0 ‐ 127 AUS 128 ‐ 135 FARBE DREAMING 1 ... -
Seite 13: Fehlerbehebung
FEHLERBEHEBUNG Nachstehend sind einige mögliche Störungen zusammen mit den jeweiligen Behebungsvorschlägen aufgelistet. Das Gerät reagiert nicht auf DMX: 1. Prüfen Sie, ob die DMX-Kabel richtig angeschlossen und verdrahtet sind (Pol 3 ist „heiß“; bei anderen DMX- Geräten kann auch der Pol 2 „heiß“ sein). Vergewissern Sie sich außerdem, dass alle Kabel an die richtigen Anschlüsse angesteckt sind;... -
Seite 14: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Modell: Flat Par Tri18X Stromversorgung: 100V ~ 240V/50~60Hz LEDs: 18 X 3 Watt 3-in-1 LEDs 54 Watt gesamt Abstrahlwinkel: 40 Grad Arbeitsposition: Jede sichere und geschützte Position Leistungsaufnahme: 56 W Netzkabel in Reihenschaltung: maximal 10 Geräte Sicherung: Gewicht: 8 lbs./ 3,3 kg Abmessungen: 13”(L) x 11”(B) x 4.25”(H) 328 x 280 x 105mm... -
Seite 15: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
ROHS – Ein wichtiger Beitrag zur Erhaltung der Umwelt Sehr geehrter Kunde, die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise... - Seite 16 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par Tri 18X Bedienungsanleitung Seite 16 ...
