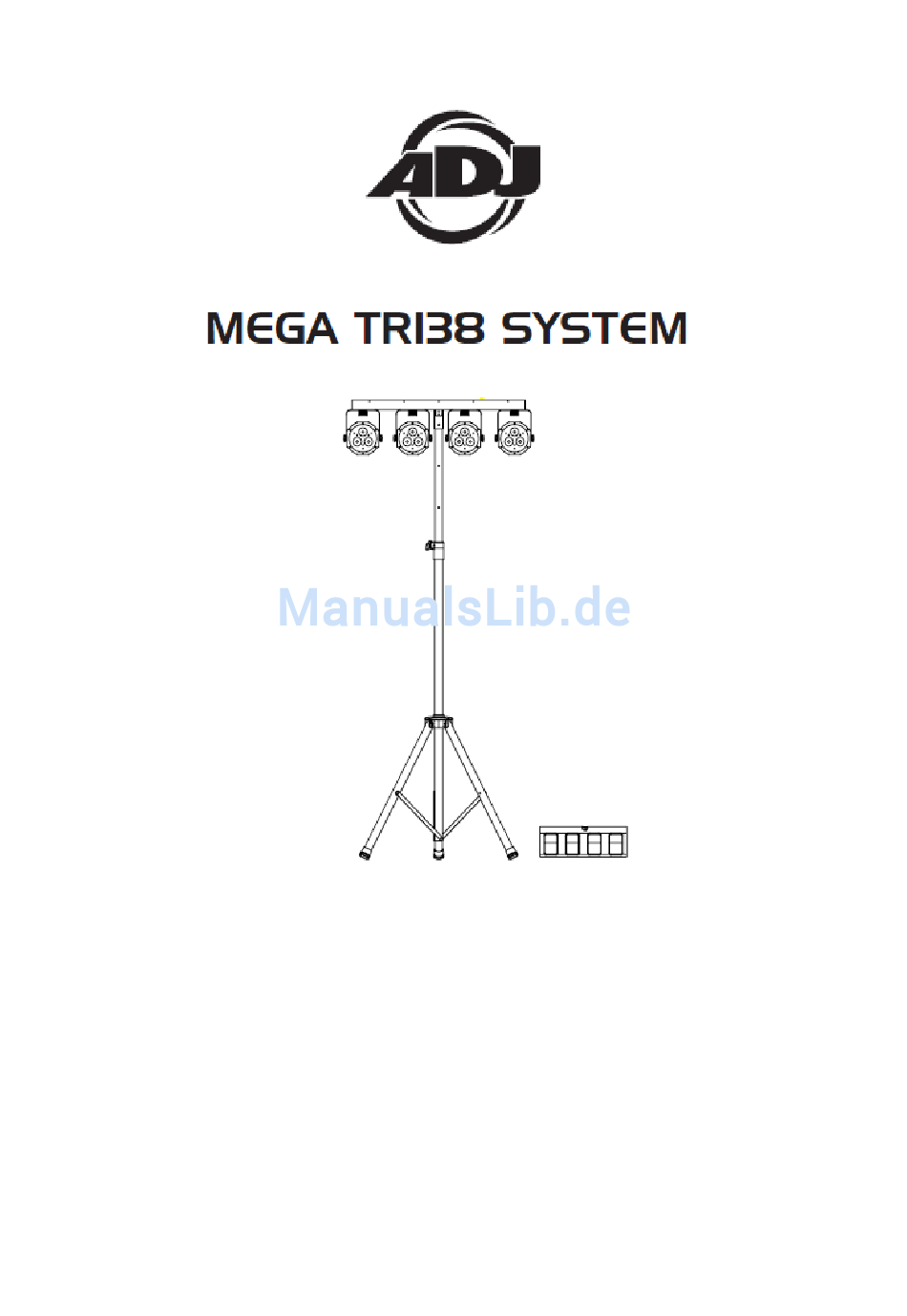

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu Überarbeitet: 7/13...
-
Seite 2: Inhaltsverzeichnis
Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtssprechung oder im Folgenden durch den Urheberschutz abgedeckt sind. -
Seite 3: Einleitung
EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines MEGA TRI38 SYSTEM von ADJ Products, LLC, entschieden haben. Jeder MEGA TRI38 SYSTEM wird gründlich werkseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 4: Einrichten Des Geräts
EINRICHTEN DES GERÄTS Leistungsaufnahme: Der MEGA TRI38 SYSTEM von American DJ® verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. - Seite 5 Informationen über die verschiedenen Modi finden Sie auf Seite 7. Die DMX-Adresse wird auf dem Bedienfeld auf der Rückseite des MEGA TRI38 SYSTEM eingestellt. Ihr Gerät und Ihr DMX-Controller benötigen einen 3- poligen XLR-Stecker für den Dateneingang und -ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-Cable.
- Seite 6 A.D.J. Supply Europe B.V. – www.americandj.eu – Mega Tri 38 System Bedienungsanleitung Seite 6...
-
Seite 7: Betriebsanweisung
"FS.00" (Blitz aus) und "FS.99" (schnellster Blitz) eingestellt werden. Statischer Farb-Modus: In diesem Modus des MEGA TRI38 SYSTEM können Sie eine der 35 benutzerdefinierten Farben auswählen, die statisch bleiben sollen. 1. Stecken Sie das Gerät an und drücken Sie die MODE-Taste, bis "Pr.XX" angezeigt wird. "XX" steht für die angezeigte Programmnummer. -
Seite 8: Master/Slave-Konfiguration
Funktion aktiviert ist, können Sie das Gerät mit der ADJ RC4 ansteuern. Weitere Informationen über die Funktionen und Steuerung der Funkfernbedienung finden Sie auf Seite 6. 1. Stecken Sie das Gerät an und drücken Sie eine beliebige Taste auf dem RC4 von ADJ. Sie können nun das Gerät per Fernsteuerung ansteuern. -
Seite 9: Fusssteuerung
Die ADJ RC4 (separat erhältlich) verfügt über viele verschiedene Funktionen und ermöglicht Ihnen die Steuerung Ihres MEGA TRI38 SYSTEM aus einer großen Distanz. Die drahtlose Fernsteuerung ADJ RC4 kann Ihr System auf bis zu 10 Metern ansteuern. Um die Fernsteuerung verwenden zu können, aktivieren Sie zunächst den Empfänger des Geräts. -
Seite 10: 6-Kanal-Dmx-Modus
6-KANAL-DMX-MODUS Kanal Wert Funktion 0 - 255 ROT (KANNE 1-4) 0% - 100% 0 - 255 GRÜN (KANNE 1-4) 0% - 100% BLAU (KANNE 1-4) 0% - 100% 0 - 255 FARBMAKROS 0 - 255 (Weitere Informationen zu den Farben und Werten finden Sie auf Seite 12) PROGRAMMGESCHWINDIGKEIT LANGSAM-SCHNELL 0 - 255 STROBE/MUSIKEMPFINDLICHKEIT... -
Seite 11: 15-Kanal-Dmx-Modus
12-KANAL-DMX-MODUS (Fortsetzung) 0 - 255 ROT (KANNE 3) 0% - 100% 0 - 255 GRÜN (KANNE 3) 0% - 100% 0 - 255 BLAU (KANNE 3) 0% - 100% 0 - 255 ROT (KANNE 4) 0% - 100% 0 - 255 GRÜN (KANNE 4) 0% - 100% 0 - 255... - Seite 12 15-KANAL-DMX-MODUS (Fortsetzung) PROGRAMME 0 - 16 KEINE FUNKTION 17 - 33 PROGRAMM 1 34 - 50 PROGRAMM 2 PROGRAMM 3 51 - 67 PROGRAMM 4 68 - 84 PROGRAMM 5 85 - 101 PROGRAMM 6 102 - 118 PROGRAMM 7 119 - 135 PROGRAMM 8 136 - 152...
-
Seite 13: Farbmakro-Tabelle
FARBMAKRO-TABELLE Wert Farbe FARBMAKROS 0 - 17 BASTARD AMBER 18 - 24 MEDIUM AMBER 25 - 31 PALE AMBER GOLD 32 - 38 GALLO GOLD 39 - 45 GOLDEN AMBER 46 - 52 LIGHT RED 53 - 59 MEDIUM RED 60 - 66 MEDIUM PINK 67 - 73... -
Seite 14: Fehlerbehebung
FEHLERBEHEBUNG Nachstehend sind einige mögliche Störungen zusammen mit den jeweiligen Behebungsvorschlägen aufgelistet. Das Gerät reagiert nicht auf DMX: 1. Prüfen Sie, ob die DMX-Kabel richtig angeschlossen und verdrahtet sind (Pol 3 ist „heiß“; bei anderen DMX- Geräten kann auch der Pol 2 „heiß“ sein). Vergewissern Sie sich außerdem, dass alle Kabel an die richtigen Anschlüsse angesteckt sind;... -
Seite 15: Technische Daten
TECHNISCHE DATEN Modell: MEGA TRI38 SYSTEM Stromversorgung: 100V ~ 240V/50~60Hz LEDs: 12 X 3 W, dreifarbige LEDs Abstrahlwinkel: 25 Grad Arbeitsposition: Jede sichere und geschützte Position Leistungsaufnahme: max. 45 W (gesamtes System) Sicherung: Gewicht: 21 lbs./ 9,5 kg 34,75” (L) x 10” (B) x 2,5” (H) -
Seite 16: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Unserer Umwelt
RoHS – ein wichtiger Beitrag zur Erhaltung unserer Umwelt Sehr geehrter Kunde, die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise... - Seite 17 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Mega Tri 38 System Bedienungsanleitung Seite 17...
