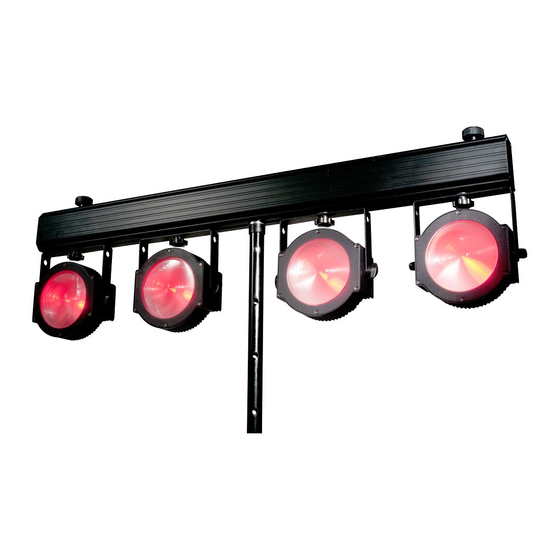

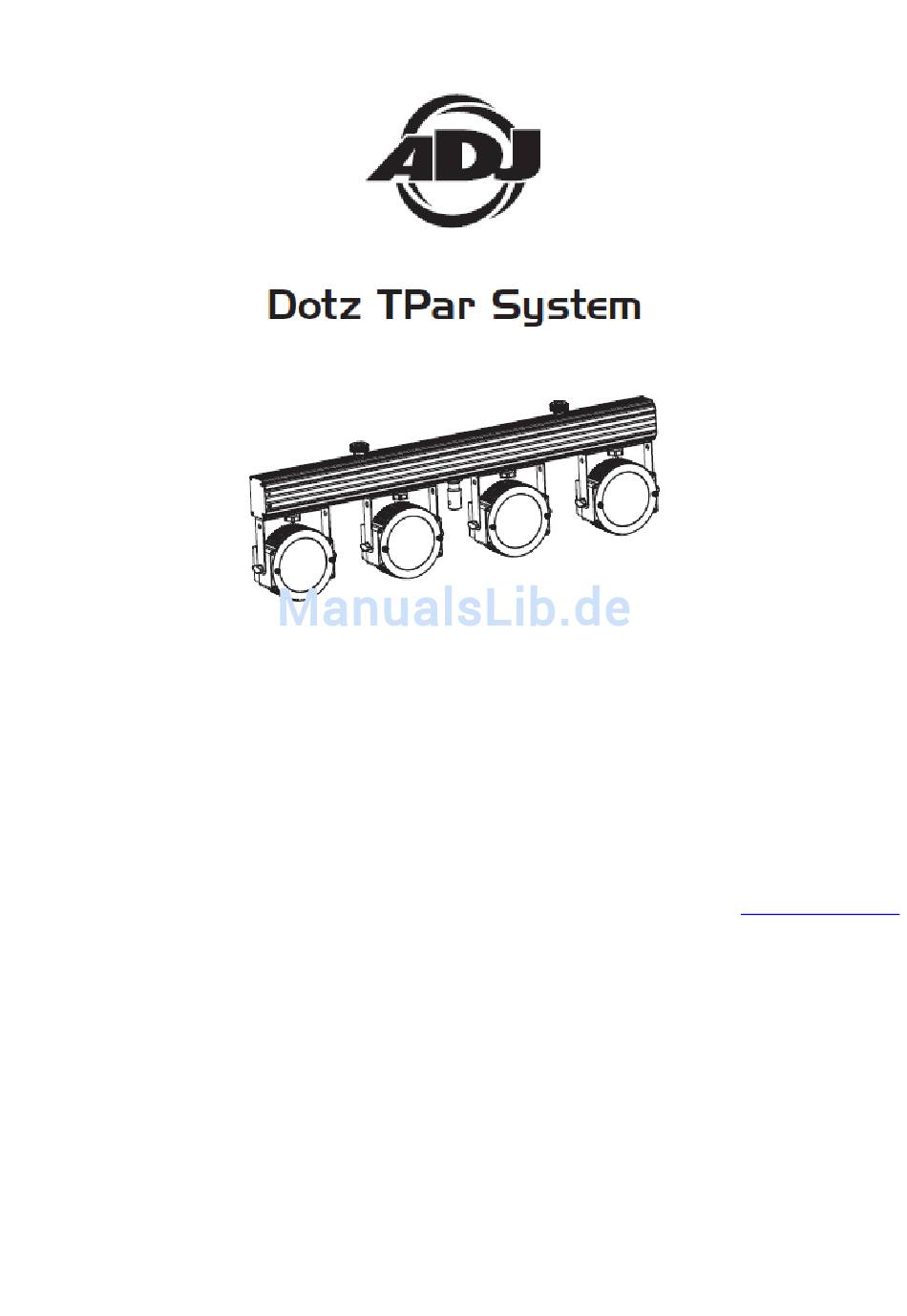

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 3/14...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtssprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
TECHNISCHE DATEN ................................17 RoHS – ein wichtiger Beitrag zur Erhaltung unserer Umwelt ....................18 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................18 BEMERKUNGEN ..................................19 A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz TPar System Bedienungsanleitung Seite 3... -
Seite 4: Einleitung
INOZIONE EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Dotz TPar System von ADJ Products, LLC, entschieden haben. Jeder Dotz TPar System wurde gründlich werksseitig geprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Sicherheitshinweise
EINRICHTUNG DES GERÄTS Leistungsaufnahme: Der Dotz TPar System von ADJ verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. - Seite 6 Controller, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das Gerät befindet. Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der Dotz TPar System kann über das DMX-512-Protokoll angesteuert werden. Der Dotz TPar System verfügt über 5 DMX- Kanal-Modi.
-
Seite 7: Systemmenü
- Einstellen der DMX-Adresse und des DMX-Kanal-Modus - 1. Drücken Sie auf MENU, bis "DMX Mode" und darunter "ADDR: XXX" und “CH:XX” angezeigt wird; drücken Sie dann ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz TPar System Bedienungsanleitung Seite 7... - Seite 8 Betriebsmodus festlegen, in den das Gerät beim Einschalten zurückkehrt. 1. Drücken Sie auf MENU, bis "NO DMX" angezeigt wird; darunter wird dann entweder "Sound", "Auto", "Black" oder "Hold" angezeigt. A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz TPar System Bedienungsanleitung Seite 8...
-
Seite 9: Universelle Dmx-Steuerung
Die Fußsteuerung besitzt 4 verschiedene Funktionen. Zur Steuerung Ihres Geräts müssen Sie die Fußsteuerung mit dem beiliegendem Kabel anschließen. Stellen Sie den Dotz TPar System als Slave-Gerät A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz TPar System Bedienungsanleitung Seite 9... -
Seite 10: Dotz Rf-Fernbedienung
Die Dotz RF-Fernbedienung verfügt über viele verschiedene Funktionen und ermöglicht Ihnen die Steuerung Ihres Dotz TPar System aus einer großen Distanz. Die drahtlose Fernsteuerung kann Ihr System aus einem Abstand von bis zu 25 Metern ansteuern. Um die Fernsteuerung verwenden zu können, aktivieren Sie zunächst den Empfänger des Geräts. -
Seite 11: 5-Kanal-Modus
0% - 100% 0 - 127 LIGHT 1 (oben auf dem Träger 128 - 255 installiert) LIGHT 2 (oben auf dem Träger 0 - 127 installiert) 128 - 255 A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz TPar System Bedienungsanleitung Seite 11... -
Seite 12: 9-Kanal-Modus
DIMMUNGSKURVEN 0 - 41 STANDARD 42 - 84 BÜHNE 85 - 127 128 - 170 ARCHITEKTUR 171 - 213 KINO 214 - 255 STANDARD AUF GERÄT KURVENEINSTELLUNG A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz TPar System Bedienungsanleitung Seite 12... -
Seite 13: 9-Kanal-Modus
0% - 100% 0 - 255 ROT 2 0% - 100% 0 - 255 GRÜN 2 0% - 100% 0 - 255 BLAU 2 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz TPar System Bedienungsanleitung Seite 13... -
Seite 14: 18-Kanal-Modus
MUSIKSTEUERUNG MASTER- DIMMER/PROGRAMMGESCHWINDIGKEIT/MUSIKEMPFINDLICHKEIT 0 - 255 MASTER-DIMMER 0% - 100% 0 - 255 PROGRAMMGESCHWINDIGKEIT LANGSAM-SCHNELL 0 - 255 MUSIKEMPFINDLICHKEIT GERINGSTE - HÖCHSTE STROBE 0 - 255 LANGSAM-SCHNELL A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz TPar System Bedienungsanleitung Seite 14... -
Seite 15: Photometrisches Diagramm
Wenn oben auf dem Träger zusätzliche Leuchten befestigt sind, steuern die Kanäle 17 und 18 die Leuchten. PHOTOMETRISCHES DIAGRAMM Abstrahlwinkel 25° Bildfeldwinkel 35° Sättigung (Lux) Rote LEDs 2400 Grüne LEDs 2760 Blaue LEDs 4130 1357 Alle LEDs 8650 2680 1345 A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz TPar System Bedienungsanleitung Seite 15... -
Seite 16: Netzkabel In Serienschaltung
Anschlüsse angesteckt sind; beachten Sie den Unterschied zwischen Ausgang und Eingang. Das Gerät reagiert nicht auf Musik: 1. Leise oder hohe Töne führen nicht zu einer Reaktion des Geräts. A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz TPar System Bedienungsanleitung Seite 16... -
Seite 17: Technische Daten
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz TPar System Bedienungsanleitung Seite 17... -
Seite 18: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Unserer Umwelt
Wie auch die zuvor erwähnte ROHS, ist die WEEE ein wichtiger Umweltbeitrag und wir helfen gerne mit, die Natur durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung. Kontakt: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz TPar System Bedienungsanleitung Seite 18... -
Seite 19: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz TPar System Bedienungsanleitung Seite 19... - Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz TPar System Bedienungsanleitung Seite 20...
