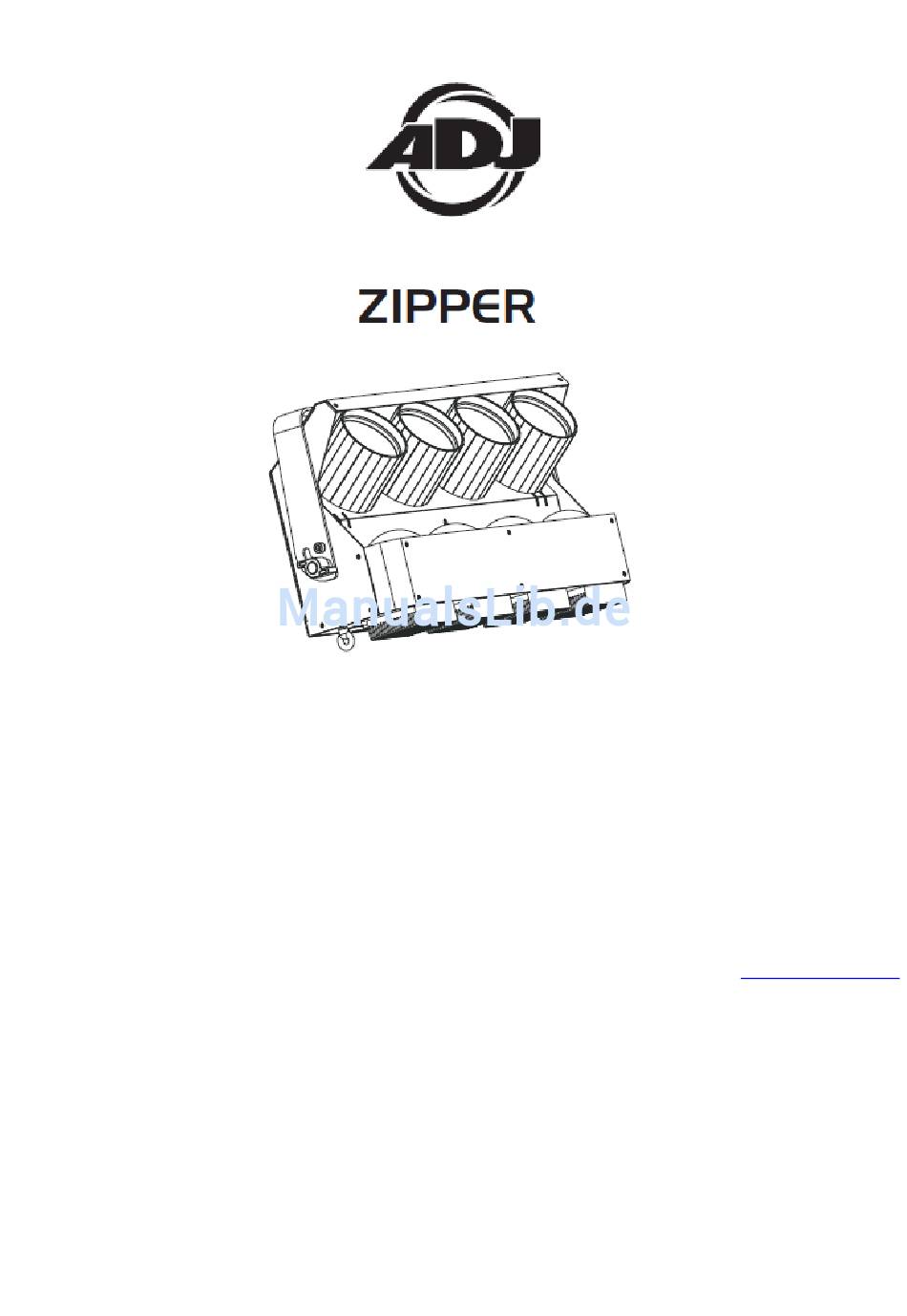

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 11/14...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtssprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
FEHLERBEHEBUNG ................................16 TECHNISCHE DATEN ................................17 RoHS – ein wichtiger Beitrag zur Erhaltung unserer Umwelt ....................18 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................18 BEMERKUNGEN ..................................19 A.D.J. Supply Europe B.V. – www.americandj.eu – Zipper Bedienungsanleitung Seite 3... -
Seite 4: Einleitung
INOZIONE EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Zipper von ADJ Products, LLC, entschieden haben. Jeder Zipper wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Einrichtung Des Geräts
EINRICHTUNG DES GERÄTS Leistungsaufnahme: Der Zipper von American DJ® verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in eine Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. - Seite 6 XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR- Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen minimiert.
-
Seite 7: Systemmenü
2. Zum Auswählen des gewünschten DMX-Modus drücken Sie auf die Tasten UP oder DOWN, und zum Bestätigen und Verlassen des Menüs auf die Taste ENTER. SLND - Damit können Sie das Gerät als Slave in einer Master/Slave-Konfiguration definieren. A.D.J. Supply Europe B.V. – www.americandj.eu – Zipper Bedienungsanleitung Seite 7... - Seite 8 3. Zum Bestätigen der gewünschten Einstellung drücken Sie auf ENTER. DIND - In diesem Modus können Sie die Dimmungskurve auswählen. 1. Drücken Sie auf MENU, bis "DIND" angezeigt wird; drücken Sie dann auf ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Zipper Bedienungsanleitung Seite 8...
- Seite 9 - Mit dieser Funktion können Sie das Gerät zurücksetzen. 1. Drücken Sie auf MENU, bis "RSET" angezeigt wird; drücken Sie dann auf ENTER. 2. Das Gerät wird nun zurückgesetzt. A.D.J. Supply Europe B.V. – www.americandj.eu – Zipper Bedienungsanleitung Seite 9...
-
Seite 10: Betrieb
BETRIEB Betriebsmodi: Der Zipper kann in drei verschiedenen Modi betrieben werden. In jedem Modus können Sie das Gerät als Stand-alone oder in der Master/Slave-Konfiguration betreiben. Im nächsten Abschnitt sind die Unterschiede zwischen den einzelnen Betriebsmodi aufgelistet. • Musiksteuerungs-Modus - Das Gerät reagiert auf Musik und wählt entsprechend aus den internen Programmen aus. -
Seite 11: Einrichten Von Master/Slave
SHOW 0 - Durch Drücken dieser Taste wird der Show-Modus aktiviert. Mit den Tasten 1 bis 9 wählen Sie Ihre gewünschte Show aus. Um auf die Shows 11-16 zuzugreifen, drücken Sie die Taste SHOW 0 erneut und wählen mit den Tasten 1-6 die Shows 11-16 aus. A.D.J. Supply Europe B.V. – www.americandj.eu – Zipper Bedienungsanleitung Seite 11... -
Seite 12: 1-Kanal-Modus - Dmx-Eigenschaften & -Werte
BEWEGUNG 13 203 - 217 BEWEGUNG 14 218 - 232 BEWEGUNG 15 233 - 247 BEWEGUNG 16 248 - 255 MUSIKSTEUERUNGS-BEWEGUNG 1-16 0 - 255 DIMMER 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – Zipper Bedienungsanleitung Seite 12... -
Seite 13: 11-Kanal-Modus - Dmx-Eigenschaften & -Werte
0 - 255 GRÜNE LED 0% - 100% 0 - 255 BLAUE LED 0% - 100% 0 - 255 WEISSE LED 0% - 100% 0 - 255 MASTER-DIMMER 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – Zipper Bedienungsanleitung Seite 13... -
Seite 14: Netzkabel In Serienschaltung
Es können maximal 10 Geräte bei 120 V und 18 bei 240 V angeschlossen werden. Bei mehr als 4 Geräten benötigen Sie eine weitere Schukosteckdose. Verwenden Sie die gleichen Geräte. NIEMALS verschiedene Gerätetypen verwenden. PHOTOMETRISCHES DIAGRAMM A.D.J. Supply Europe B.V. – www.americandj.eu – Zipper Bedienungsanleitung Seite 14... -
Seite 15: Dimmungskurven-Diagramm
Absenkung T (ms) Absenkung T (ms) Absenkung T Absenkung T Standard (ms) (ms) Bühne 1100 1540 1660 1180 1520 1860 1940 Architektonisch 1380 1730 2040 2120 Kino 1580 1940 2230 2280 A.D.J. Supply Europe B.V. – www.americandj.eu – Zipper Bedienungsanleitung Seite 15... -
Seite 16: Auswechseln Der Sicherung
Das Gerät reagiert nicht auf Musik: 1. Das Gerät sollte zumindest auf niedrige Frequenzen (Bass) reagieren. Ein Klopfen ans Mikrofon, leise oder hohe Töne werden möglicherweise keine Reaktion hervorrufen. A.D.J. Supply Europe B.V. – www.americandj.eu – Zipper Bedienungsanleitung Seite 16... -
Seite 17: Technische Daten
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Zipper Bedienungsanleitung Seite 17... -
Seite 18: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Unserer Umwelt
Wie auch die zuvor erwähnte ROHS, ist die WEEE ein wichtiger Umweltbeitrag und wir helfen gerne mit, die Natur durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung. Kontakt: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Zipper Bedienungsanleitung Seite 18... -
Seite 19: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – Zipper Bedienungsanleitung Seite 19... - Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Zipper Bedienungsanleitung Seite 20...
