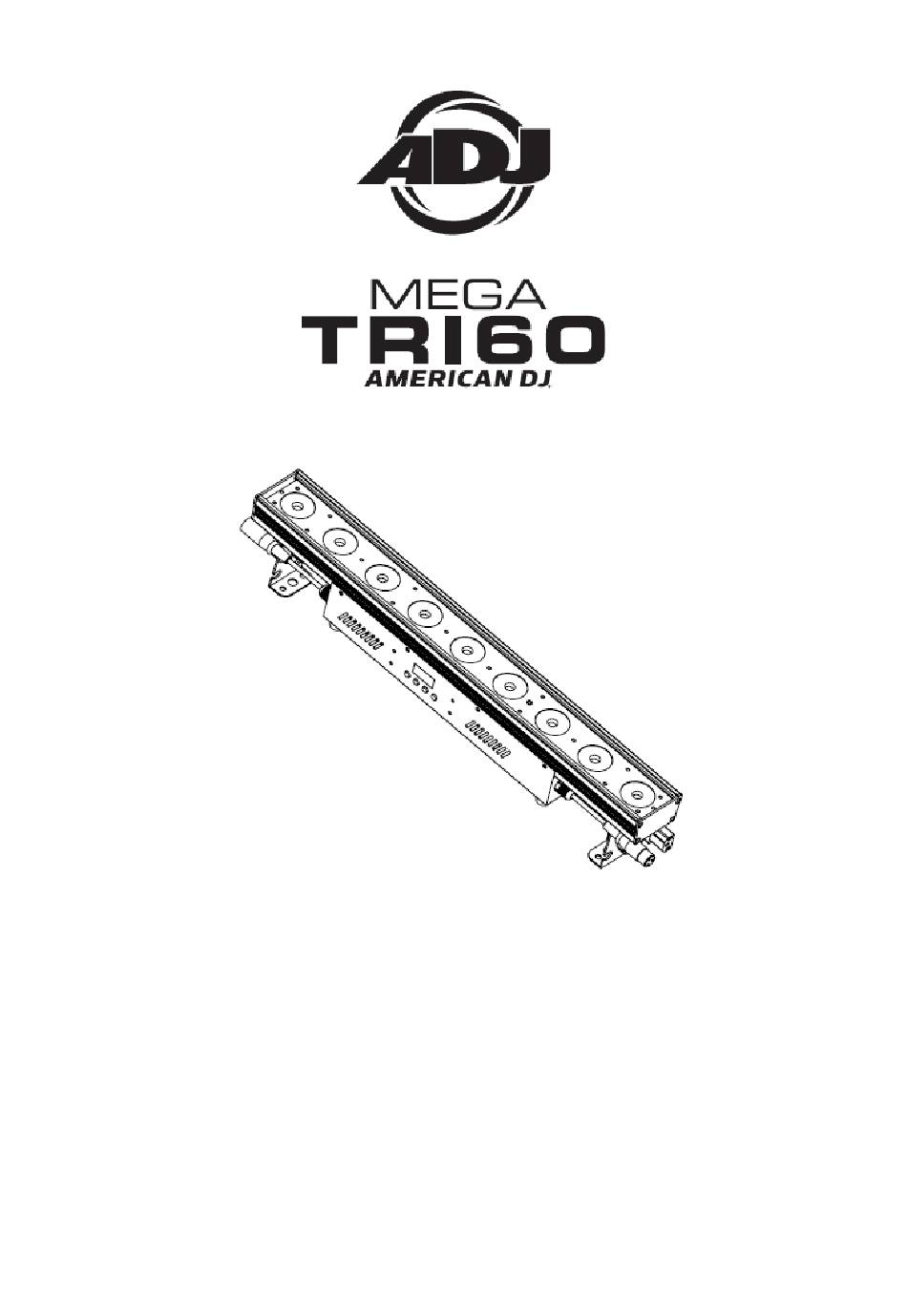

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu 9/12 ...
-
Seite 2: Inhaltsverzeichnis
MONTAGE .................................... 3 SICHERHEITSHINWEISE ................................ 4 EINRICHTUNG DES GERÄTS .............................. 4 BETRIEBSANWEISUNG ................................ 6 MASTER/SLAVE‐KONFIGURATION ............................ 8 BETRIEB DES ADJ LED RC .................... Fehler! Textmarke nicht definiert. 3‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 0 5‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 0 6‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 0 8‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 1 ... -
Seite 3: Allgemeine Informationen
• 3-poliger DMX-Anschluss • 6 DMX-Modi: 3-Kanal-Modus, 5-Kanal-Modus, 6-Kanal-Modus, 8-Kanal-Modus, 11-Kanal-Modus und 29- Kanal-Modus • kompatibel mit der Fernbedienung WR Controller (LED RC) von ADJ(separat erhältlich) • Stromzuführung in Reihenschaltung (siehe Seite 15) MONTAGE Das Gerät muss mit einer Befestigungsschelle (nicht im Lieferumfang enthalten) befestigt werden, die am mitgelieferten Befestigungsbügel montiert wird. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE • Um das Risiko von Stromschlägen oder Feuer zu verhindern oder zu reduzieren, dürfen Sie dieses Gerät niemals im Regen oder bei hoher Luftfeuchtigkeit benutzen. • Verhindern Sie, dass Wasser oder andere Flüssigkeiten in das Innere dieses Geräts gelangen. •... - Seite 5 XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR- Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ‐Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen minimiert.
-
Seite 6: Betriebsanweisung
BETRIEBSANWEISUNG Betriebsmodi: Die Mega Tri 60 verfügt über 6 Betriebsmodi: • Musiksteuerung – Das Gerät reagiert auf Musik und wählt entsprechend aus den internen Programmen aus. • Statischer Farb-Modus – Es gibt 7 vorinstallierte Farbmuster, aus denen Sie auswählen können. •... - Seite 7 BETRIEBSANWEISUNG (Fortsetzung) 2. Wenn "AUTO" angezeigt wird, betätigen Sie die SET UP-Taste, um die Fade-Geschwindigkeit, die Blitzfrequenz und die Programmzyklen einzustellen. • Fd.XX = Dies ist die Einstellung der Fade-Geschwindigkeit. Mit den Tasten UP und DOWN stellen Sie die Geschwindigkeit zwischen "Fd.01" (schnellste) und "Fd.99" (langsamste) ein. Bei der Einstellung "Fd.00" ist die Ausblendung ausgeschaltet.
-
Seite 8: Master/Slave-Konfiguration
Diese Funktion wird zum Aktivieren und Deaktivieren der ADJ WR Controller (Fernbedienung) benötigt. Wenn diese Funktion aktiviert ist, können Sie das Gerät mit der ADJ WR Controller ansteuern. Auf der folgenden Seite finden Sie Informationen über die Steuerungen und Funktionen der ADJ LED RC. -
Seite 9: Dmx Mode
BETRIEB DER FERBEDIENUNG WR CONTROLLER (LED RC) VON ADJ (Fortsetzung) Drücken Sie zweimal auf die FLASH-Taste, um zur Einstellung der Fade-Zeit zu gelangen. Mit den Tasten "+" und "-" stellen Sie die Fade-Geschwindigkeit ein. FLASH - Mit dieser Taste aktivieren Sie den Stroboskopeffekt. Mit den Tasten "+" und "-" können Sie die Blitzgeschwindigkeit steuern. -
Seite 10: 3-Kanal-Modus - Dmx-Werte & Eigenschaften
3-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 0 - 255 0% - 100% GRÜN 0% - 100% 0 - 255 BLAU 0% - 100% 0 - 255 5-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 0 - 255 0% - 100% GRÜN 0 - 255 0% - 100%... -
Seite 11: 8-Kanal-Modus - Dmx-Werte & Eigenschaften
8-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 0 - 255 0% - 100% GRÜN 0 - 255 0% - 100% BLAU 0 - 255 0% - 100% FARBTÖNE 0 - 255 (Siehe Tabelle mit Farbmakros auf Seite 14 PROGRAMME 0 - 15 16 - 25 PROGRAMM 1... -
Seite 12: 11-Kanal-Modus - Dmx-Werte & Eigenschaften
11-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion ROTE LEDs 1-3 0 - 255 0% - 100% GRÜNE LEDs 1-3 0 - 255 0% - 100% BLAUE LEDs 1-3 0 - 255 0% - 100% ROTE LEDs 4-6 0 - 255 0% - 100% GRÜNE LEDs 4-6 0 - 255... -
Seite 13: 29-Kanal-Modus - Dmx-Werte & Eigenschaften
29-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 0 - 255 ROTE LED 1 0% - 100% 0 - 255 GRÜNE LED 1 0% - 100% 0 - 255 BLAUE LED 1 0% - 100% 0 - 255 ROTE LED 2 0% - 100% 0 - 255 GRÜNE LED 2... -
Seite 14: Farbmakrotabelle
29-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN (Fortsetzung) GRÜNE LED 9 0 - 255 0% - 100% BLAUE LED 9 0 - 255 0% - 100% STROBE 0 - 7 KEIN STROBOSKOPEFFEKT 8 - 255 STROBE LANGSAM-SCHNELL MASTER-DIMMER 0 - 255 0% - 100% FARBMAKROTABELLE FARBTÖNE... -
Seite 15: Photometrisches Diagramm
PHOTOMETRISCHES DIAGRAMM NETZKABEL IN REIHENSCHALTUNG Mit dieser Funktion können Sie über die IEC-Eingangs- und Ausgangsbuchsen die Geräte miteinander verbinden. Es können maximal 20 Geräte angeschlossen werden. Bei mehr als 20 Geräten benötigen Sie eine weitere Schukosteckdose. Verwenden Sie die gleichen Geräte. NIEMALS verschiedene Gerätetypen verwenden! A.D.J. -
Seite 16: Auswechseln Der Sicherung
AUSWECHSELN DER SICHERUNG Ziehen Sie zunächst den Stecker. Die Sicherung befindet sich neben dem Netzkabelanschluss. Mit einem Kreuzschraubendreher schrauben Sie die Sicherungshalterung heraus. Entfernen Sie die durchgebrannte Sicherung und ersetzen Sie sie durch eine neue. FEHLERBEHEBUNG Nachstehend sind einige mögliche Störungen zusammen mit den jeweiligen Behebungsvorschlägen aufgelistet. -
Seite 17: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Modell: Mega Tri 60 Stromversorgung: 100 V ~ 240 V / 50~60 Hz LEDs: 9 x 3 W, 3-in-1 Tri-LEDs 25 Grad Abstrahlwinkel: Arbeitsposition: Jede sichere und geschützte Position Leistungsaufnahme: Netzkabel in maximal 20 Geräte Reihenschaltung: Sicherung: Gewicht: 7 lbs./ 3 kg Abmessungen: 23,75”... - Seite 18 ROHS - Ein wichtiger Beitrag zur Erhaltung der Umwelt Sehr geehrter Kunde, die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise...
- Seite 19 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten Jährlich landen tausende Tonnen umweltschädlicher Elektronikbauteile auf den Deponien der Welt. Um eine bestmögliche Entsorgung und Verwertung von elektronischen Bauteilen zu gewährleisten, hat die Europäische Gemeinschaft die WEEE Richtlinie geschaffen. Das WEEE-System (Waste of Electrical and Electronical Equipment) ist vergleichbar dem bereits seit Jahren umgesetzten System des „Grünen Punkt“.
- Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Mega Tri 60 Bedienungsanleitung Seite 20...
