REINIGUNG ................................... 15 TECHNISCHE SPEZIFIKATIONEN ............................16 ROHS – Ein wichtiger Beitrag zur Erhaltung der Umwelt ..................... 17 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................17 A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par Tri7XS Bedienungsanleitung Seite 3...

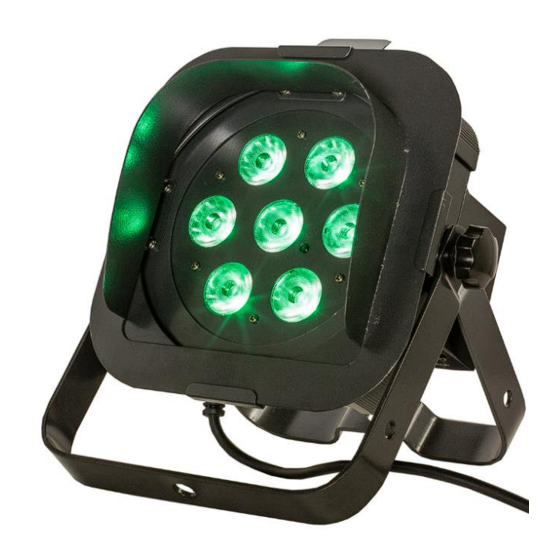

EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Flat Par Tri7XS von American DJ® entschieden haben. Jeder Flat Par Tri7XS wird gründlich werkseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten.
EINRICHTUNG DES GERÄTS Stromversorgung: Der Flat Par Tri7XS von American DJ® verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen.
Seite 6
Modi. Informationen über die verschiedenen Modi finden Sie auf die Seiten 7-8. Die DMX- Adresse wird auf dem Bedienfeld auf der Rückseite des Flat Par Tri7XS eingestellt. Ihr Gerät und Ihr DMX-Controller benötigen einen 3-poligen XLR-Stecker für den Dateneingang und - ausgang (Abbildung 1).
DMX 512-Controller wie etwa dem American DJ® Show Designer™ ansteuern. Musiksteuerungs-Modus: In diesem Modus reagiert der Flat Par Tri7XS auf Musik und spielt die verschiedenen Farben ab. 1. Stecken Sie das Gerät an und drücken Sie die MODE-Taste, bis "So-X" angezeigt wird. "X" steht für den aktuell angezeigten Musiksteuerungs-Modus (1-8).
Seite 8
DMX-Adresse aus und betätigen dann die SETUP-Taste zum Auswählen des DMX-Kanal-Modus. 3. Mit den Tasten UP und DOWN scrollen Sie durch die verschiedenen DMX-Kanal-Modi. Die Kanäle sind unten aufgeführt. A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par Tri7XS Bedienungsanleitung Seite 8...
Seite 9
Diese Funktion wird zum Aktivieren und Deaktivieren des Infrarotempfängers verwendet. Wenn diese Funktion aktiviert ist, können Sie das Gerät mit der ADJ LED RC (Fernsteuerung) ansteuern. Auf der folgenden Seite finden Sie Informationen über die Steuerungen und Funktionen der ADJ LED RC.
Die Infrarot-Fernbedienung ADJ LED RC (separat erhältlich) verfügt über viele verschiedene Funktionen und erlaubt Ihnen die komplette Steuerung Ihres Flat Par Tri7XS. Zur Steuerung des gewünschten Geräts richten Sie die Fernsteuerung auf dessen Vorderseite und achten darauf, dass Sie nicht weiter als 10 Meter davon entfernt sind.
Seite 11
• Wenn alle grünen und blauen LEDs aufleuchten, befinden Sie sich im DMX-Modus 6: 6 DMX-Kanäle. • Wenn alle LEDs aufleuchten, befinden Sie sich im DMX-Modus 7: 7 DMX-Kanäle. A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par Tri7XS Bedienungsanleitung Seite 11...
0 - 15 STROBE LANGSAM-SCHNELL 16 - 255 1 - 255 MASTER-DIMMER 0% - 100% Die Kanäle 1, 2, und 3 funktionieren nicht, wenn Kanal 4 verwendet wird. A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par Tri7XS Bedienungsanleitung Seite 13...
Es können maximal 24 Geräte angeschlossen werden. Bei mehr als 24 Geräten benötigen Sie eine weitere Schukosteckdose. Verwenden Sie die gleichen Geräte. NIEMALS verschiedene Gerätetypen verwenden! A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par Tri7XS Bedienungsanleitung Seite 14...
MONTAGE Der Flat Par Tri7XS ist in drei verschiedenen Befestigungsarten voll funktionsfähig: kopfüber von der Decke hängend, seitlich an einem Gerüstelement angebracht und in normaler Position auf ebenem Untergrund. Das Gerät muss mit einer Befestigungsschelle (nicht im Lieferumfang enthalten) befestigt werden, die an den mitgelieferten Befestigungsbügel montiert wird.
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par Tri7XS Bedienungsanleitung Seite 16...
Wie auch die zuvor erwähnte ROHS, ist die WEEE ein wichtiger Umweltbeitrag und wir helfen gerne mit, die Natur durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung. Kontakt: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par Tri7XS Bedienungsanleitung Seite 17...
Seite 18
A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par Tri7XS Bedienungsanleitung Seite 18...
