I. Beschreibung
Der Temperaturregler ST–630H ist für Kessel mit Aufgeber konzipiert. Er steuert die
Wasserzirkulation-Pumpe,
Umwälzpumpe, Gebläse (Ventilator) und die Brennstoffzuführeinrichtung. Der Regler
hat ein an dem Ventil eingebautes Steuermodul. Dieses Gerät kann auch mit zwei
Mischventilen (durch zusätzliche ST-61 Module), einem traditionellen Zimmerregler
(Zweipunktregler) oder mit einer RS-Kommunikation, einem GSM-Modul und Ethernet-
Modul zusammenarbeiten.
Ein Vorteil dieser Steuerung ist die einfache Bedienung. Der Benutzer kann alle
Parameter mit Drucktasten ändern. Ein weiterer Vorteil ist ein großes und
übersichtliches Grafikdisplay, auf dem der Benutzer den aktuellen Zustand des Kessels
genau sehen kann.
Alle Anmerkungen bezüglich des Programms sollten dem Kesselhersteller
gemeldet werden. Jedes Steuergerät muss individuell, an eigene Bedürfnisse, von der
Art des Brennstoffs sowie der Art des Kessels abhängig, eingestellt werden. Firma
TECH haftet nicht für eine falsche Einstellung des Steuergerätes.
I.1.
Grundbegriffe
Arbeit- nach dem Einschalten des Steuergerätes geht er in das Arbeitzyklus über und
auf dem Display erscheint die Meldung: „ARBEIT". Dies ist die Grundvoraussetzung
des Funktionierens des Reglers, in welcher die Zuluft ständig arbeitet, während die
Arbeitszeit der Brennstoffzuführeinrichtung durch den Benutzer (eingestellt werden
Arbeitszeit und Pausezeit) eingestellt wird.
Aufrechterhaltungs-Modus – dieser Modus wird automatisch gestartet, wenn die
Temperatur gleich oder höher als die eingestellte Temperatur ist. In diesem Fall wird
der
Regler
langsamer
zirkulierenden Wassers kontinuierlich gesenkt wird. Auf dem Display wird eine
Meldung: „AUFRECHTERHALTUNG" erscheinen.
Damit die Temperatur richtig absinkt, müssen die Pausen- und Arbeitszeiten im
Aufrechterhaltungs-Modus konfiguriert werden.
II. Funktionen des Reglers

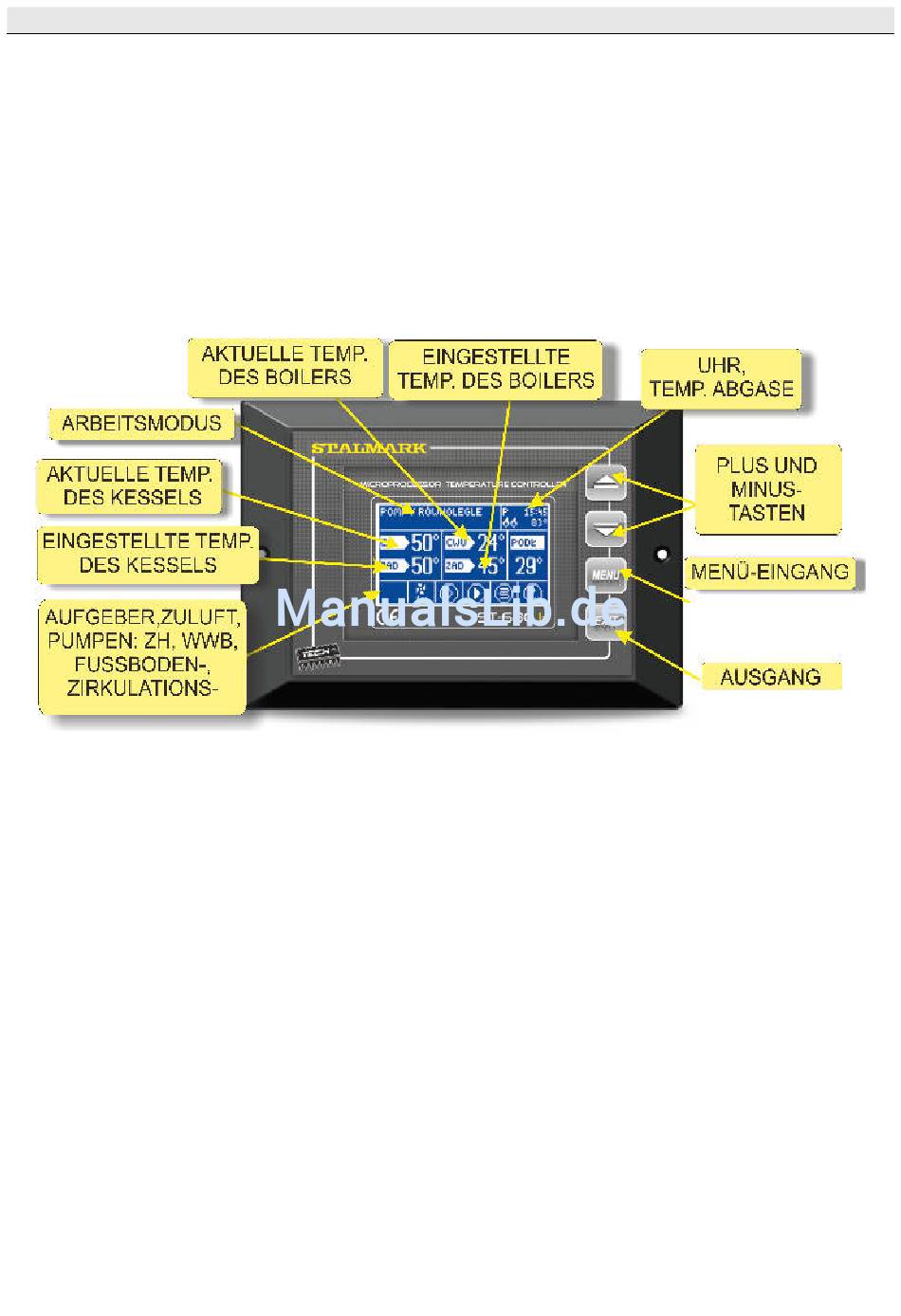

In diesem Kapitel werden die Funktionen des Reglers, die Vorgehensweise bei
Änderungen der Einstellungen sowie die Menü-Navigation mittels der Tasten
ST – 630H
Warmwasser-Pumpe
das
Brennstoff
- 4 -
(WW),
Fußbodenheizung-Pumpe,
zuführen,
damit
die
Temperatur
des
