- Seite 2 ST – 630H Übereinstimmungsdeklaration nr 71/2012 Wir, die Firma TECH, mit des Sitzen im: Wieprz 1047A, 34-122 Wieprz, Polen, deklarireren mit voller Verantwortung, dass der von uns produzierte Thermoregler ST-630H 230V, 50Hz die Anforderungen der Verordnung des Ministers für Arbeit und...
-
Seite 4: Funktionen Des Reglers

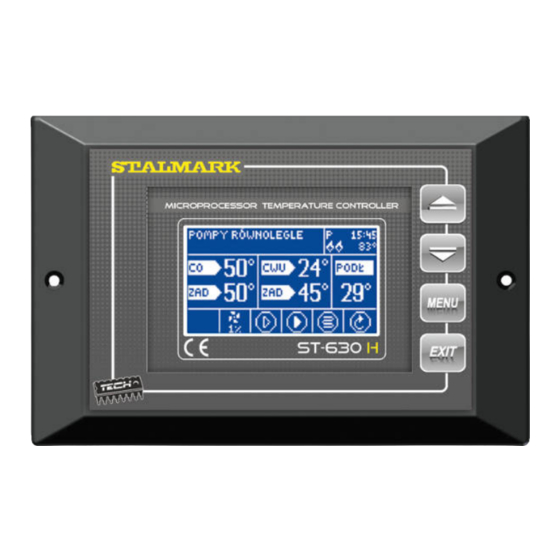

Alle Anmerkungen bezüglich des Programms sollten dem Kesselhersteller gemeldet werden. Jedes Steuergerät muss individuell, an eigene Bedürfnisse, von der Art des Brennstoffs sowie der Art des Kessels abhängig, eingestellt werden. Firma TECH haftet nicht für eine falsche Einstellung des Steuergerätes. I.1. Grundbegriffe Arbeit- nach dem Einschalten des Steuergerätes geht er in das Arbeitzyklus über und... - Seite 5 ST – 630H beschrieben. Auf dem Hauptbildschirm des Steuergerätes werden die Parameter der Arbeit des Kessels angezeigt. Den Arbeitsmodus und eine Reihe von Einstellungen des Kessels passt der Benutzer an seine Bedürfnisse an. II.1. Hauptseite Im normalen Betrieb des Reglers ist auf dem Grafikdisplay die Hauptseite sichtbar.
- Seite 6 ST – 630H II.4. Eingestellte WWB- Temperatur Diese Option wird verwendet, um die gewünschte Temperatur des Warmwassers einzustellen. Der Benutzer kann die Kesseltemperatur im Bereich von 40°C bis 75°C ändern. II.5. Manueller Modus Damit der Regler für den Benutzer nutzlicher ist, wurde er mit dem Modus Manuelle Arbeitausgestattet.
- Seite 7 ST – 630H Montag – Sonntag In diesem Modus müssen Sie die konkreten Uhrzeiten und Abweichungen von der eingestellten Temperatur (um wie viel Grad soll die Temperatur erhöht oder gesenkt werden) für jeden Tag der Woche markieren. Darüber hinaus können Sie Einstellungen kopieren, um die Bedienung zu erleichtern.
- Seite 8 ST – 630H II.7. Zuführpause Mit der Pausenzeit wird die Dauer der Unterbrechung der Arbeit der Zuführung eingestellt, sie soll an die Art des Kraftstoffs im Kessel angepasst werden. Falsche Einstellung der Arbeits- und Pausenzeit kann Fehlfunktion des Kessels verursachen, d.h.
- Seite 9 ST – 630H Temperatur schaltet sich die Pumpe aus. Boilerpriorität ▪ n diesem Modus wird als erste die Pumpe des Boilers (Warmwasser) eingeschaltet, bis die eingestellte Temperatur erreicht wird. Nach Erreichen der eingestellten Temperatur des Warmwasserboilers wird die Pumpe ausgeschaltet und die ZH-Pumpe eingeschaltet.
-
Seite 10: Unterbrechung Der Aufrechterhaltung
ST – 630H die eingestellte Temperatur des Boilers). II.11. Unterbrechung der Aufrechterhaltung Diese Funktion wird verwendet, um die Zeit der Brennstoffzuführung während der Aufrechterhaltung einzustellen. Falsche Einstellung der Arbeits- und Pausenzeit kann eine weitere Erhöhung der Temperatur oder das unbeabsichtigte Löschen des Kessels oder Bedingungen, bei denen zur Zündung des Kraftstoffes im Heizschacht kommen kann, verursachen. - Seite 11 ST – 630H des Kessels einstellen. HINWEIS: Das Zurücksetzen auf Werkeinstellungen löscht keine Änderungen in Serviceeinstellungen. II.15 Informationen zum Programm In dieser Funktion kann der Benutzer überprüfen, welche Version des Programms das Steuergerät hat. III. Installateurmenu Funktionen im Installateurmenu sollten durch Installateur oder...
- Seite 12 ST – 630H eine Anmeldung nicht erforderlich. 3.Die eingestellte Temperatur des Ventils Diese Option wird verwendet, um die gewünschte Temperatur des Ventils einzustellen. Der Benutzer kann den Temperaturbereich am Ventil von 10°C bis 50°C ändern. Die Einstellung des Ventils kann auch direkt vom Hauptbildschirm des Steuergerätes durch Drehen des Drehknopfes des Impulsgebers geändert werden.
- Seite 13 ST – 630H 9. Wettersteuerung Damit die Wetter-Funktion aktiv sein kann, soll der Außensensor auf die Sonnenstrahlung und atmosphärische Bedingungen nicht ausgesetzt werden. Nach der Installation und Anschluss des Sensors muss im Menü Funktion Wettersteuerung eingeschaltet werden. Damit das Ventil einwandfrei funktioniert, stellen Sie die eingestellte Temperatur (hinter dem Ventil) für die vier indirekten Außentemperaturen ein: TEMP.
- Seite 14 Regler, der direkt an das Steuergerät ST-480 .angeschlossen ist. Regler TECH - der Regler wird mit RS Kommunikation ausgestattet ◦ Proportionale Einstellung - Option verfügbar nur bei der Anwendung von TECH ◦ Reglern, die mit RS Kommunikation ausgestattet werden. Nach der Konfiguration der Optionen der eingestellten Änderung des Ventils und des Raumtemperaturunterschieds...
- Seite 15 • Einheitsänderung der aktuellen Zimmertemperatur (mit Genauigkeit bis 0,1oC), bei der eine bestimmte Änderung der eingestellten Temperatur des Ventils erfolgt (Funktion nur mit einem Zimmerregler TECH aktiv). 13 Korrektur des Außensensors Diese Funktion ermöglicht die Kalibrierung der Temperatur des Außensensors.
- Seite 16 III.5. Regler TECH An den Regler ST-630H kann ein Zimmerregler angeschlossen werden. Mit dieser Funktion kann der Regler durch Auswahl der Art des Zimmerreglers, der an das Steuergerät ST-630 angeschlossen ist, konfiguriert werden. Der Benutzer kann auch hier überprüfen, welche Version des Programms der Zimmerregler hat.
- Seite 17 ST – 630H die Temperatursenkung am Kessel (die detaillierte Einstellung, siehe Punkt II.15) • ZH-Pumpe - nach dem Melden durch den Zimmerregler des Beheizungszustands erfolgt das Ausschalten der ZH-Pumpe (detaillierte Einstellung siehe Punkt II.15) III.6. GSM Modul ACHTUNG Eine derartige Steuerung angeschlossenen Zusatzsteuermodul ST-65 an die Steuereinheit möglich, die nicht zum Standard der...
-
Seite 18: Aufgeber Im Auto-Modus
ST – 630H des Moduls zum automatisch vergebenen Passwort zurückzukehren. III.8.Aufgeber im Auto-Modus Diese Option ermöglicht es, den automatischen Betrieb des Aufgebers aktivieren oder deaktivieren. Der Aufgeber kann deaktiviert werden, um manuell den Brennstoff zuzuführen oder um den Kessel zu löschen. III.9. -
Seite 19: Service Menu
IV. Service Menu Um die Service-Funktionen des Steuergerätes ST-630 zu nutzen, muss der vierstellige Code eingeben werden. Dieser Code ist nur dem Hersteller des Kessels und der Firma Tech bekannt. V. Sicherungen Um maximale Sicherheit und einwandfreie Funktion zu gewährleisten verfügt der Regler über mehrere Sicherungen. - Seite 20 ST – 630H Das Drücken des Drehknopfs des Impulsgebers schaltet den Alarm aus. Der Regler kehrt zu den zuletzt eingestellten Arbeitsmodus zurück. V.2. Thermische Sicherung Das ist ein zusätzlicher Mini-Bimetall-Sensor (am Kesseltemperatursensor oder an der Rohr möglichst nah am Kessel angebracht), der den Ventilator und den Aufgeber abschaltet, wenn die Alarm-Temperatur von ca.
-
Seite 21: Wartung
Kraftstoffs im Behälter. v.7. Hall-Sensor des Aufgebers Das Steuergerät ST-630H hat einen zusätzlichen Schutz des Aufgebers in Form von einem Hall-Sensor, der überwacht, ob der Aufgeber das Brennstoff zuführt. Wenn der Aufgeber keine volle Umdrehung ausführt, erscheint der Alarm: Aufgeber aufräumen. - Seite 22 ST – 630H Die Sorge um die Umwelt ist für uns eine übergeordnete Angelegenheit. Das Bewusstsein, dass wir elektronische Geräte herstellen, verpflichtet uns zu einer umweltfreundlichen Entsorgung der verschlissenen Teile und elektronischen Geräte. Im Zusammenhang damit erhielt unsere Firma eine Registriernummer vom Hauptinspektor für Umweltschutz.
- Seite 23 15. Das Entfernen des Ventils (I.1.a) Option verfügbar nur für das Ventil 1 und 2)....15 III.2. Einschalttemperatur der Pumpen..................15 III.3. Hysterese des Kessels....................16 III.4. Warmwasserhysterese....................16 III.5. Regler TECH........................16 III.6. GSM Modul........................17 III.7. Internet Modul......................17 III.8.Aufgeber im Auto-Modus....................18 III.9. Zuluft im Auto-Modus....................18 III.10.
