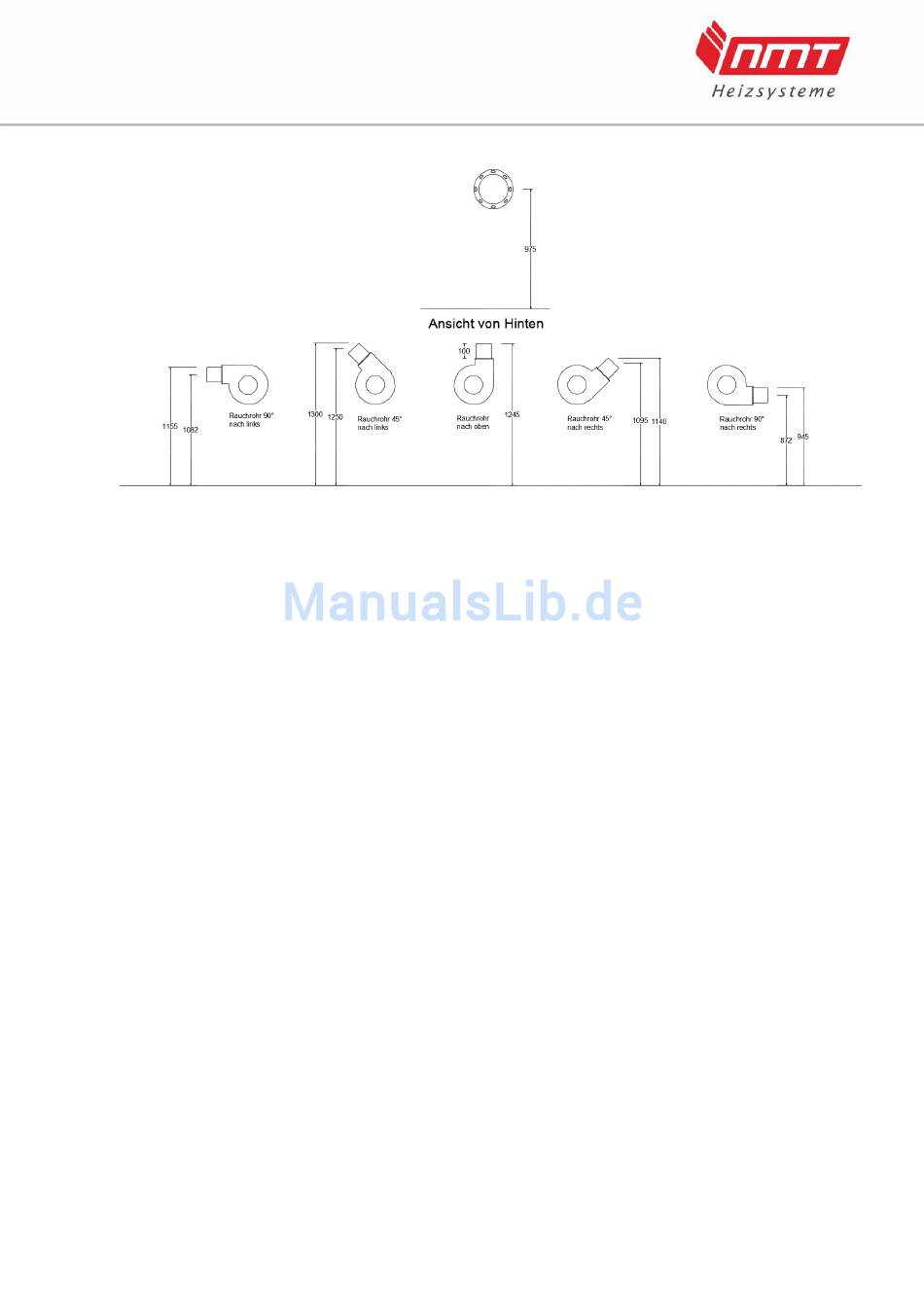

Diese Darstellung zeigt alle möglichen Positionen der Montage mit den entsprechenden
Höhenmaßangaben. Hierbei ist zu beachten, dass bei einer Montage im 90° Winkel höhere
Widerstände bezüglich der Förderung des Abgasstromes entstehen. Daher sollte die
Abgasumlenkung möglichst senkrecht oder im 45° Winkel erfolgen.
4.4 Elektroanschluss und Fühlerkabel
Der Netzanschluss ist durch einen Elektro-Fachbetrieb herzustellen.
Die Anschlüsse zur Kesselkreispumpe, zum potentialfreien Anschluss und dem
Pufferspeicher sind an der Rückseite des Kessels steckfertig vorbereitet (siehe Abbildung
unten).
Die dafür vorgesehenen Kabel sind im Zubehör enthalten.
Der potenzialfreie Ausgang ist für die eventuelle Verriegelung anderer Wärmeerzeuger wie
z.B. Ölkessel (Öffner/Schließer) steckfertig vorbereitet.
17
