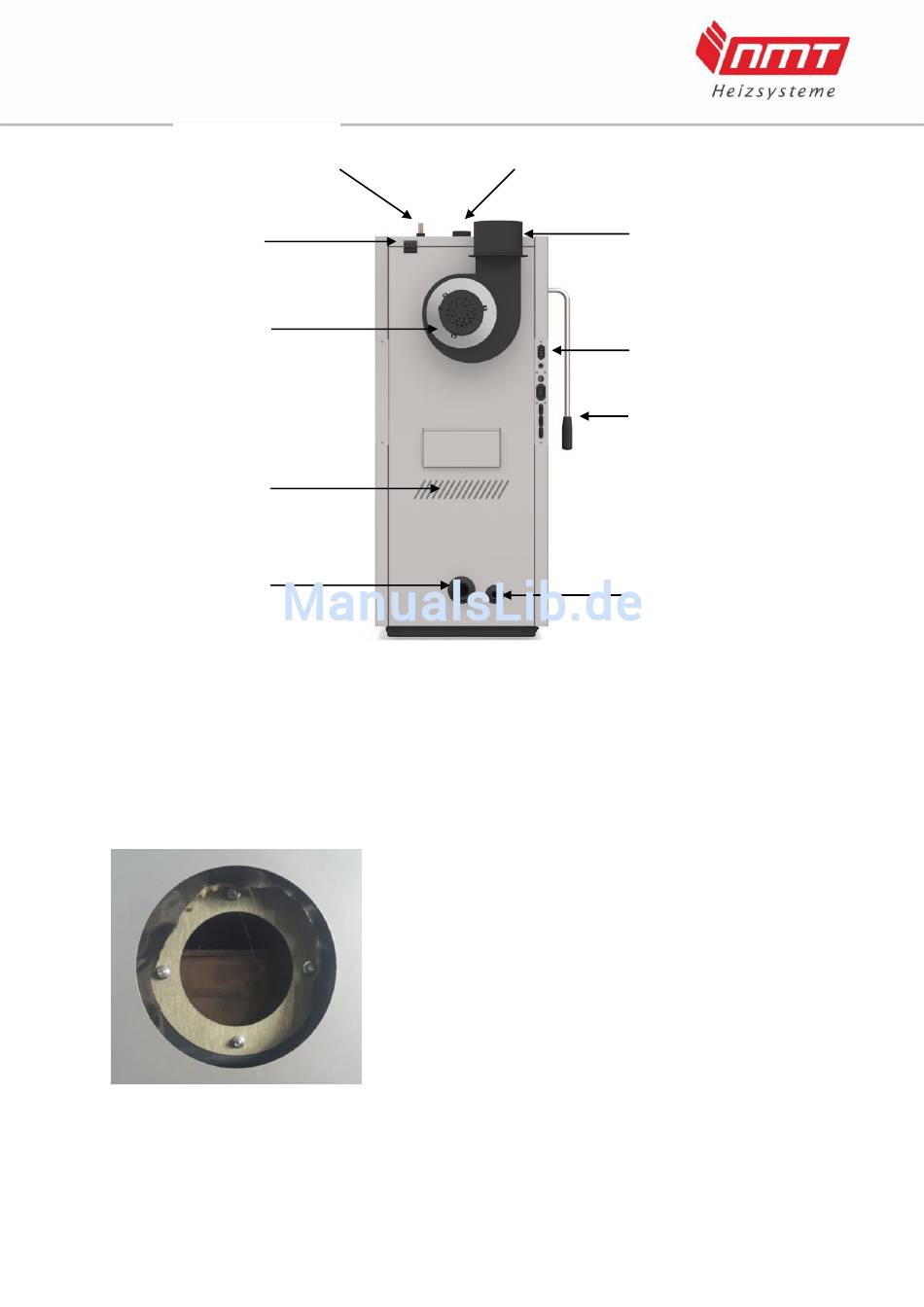

Thermische
Ablaufsicherung
Revisionsöffnung
Wärmetauscher
Abgasventilator
Primärluft
Rücklauf
4.3 Lüfter- und Rauchrohrmontage
Der Saugzugventilator samt Rauchgasumlenkung wird in demontierter Form zum Kessel
geliefert. Bei der Montage wird diese Einheit am Abgasflansch des Kessels angebracht.
Vorlauf
Die dazu benötigten Muttern sind am Flansch
angebracht.
Außerdem ist eine umlaufende Dichtung vormontiert.
Zur Montage werden die Muttern gelöst und die
Rauchgasumlenkung mit Saugzugventilator angeflanscht.
Um anlagenspezifisch flexibel zu sein sind verschiedene
Positionen des Abgasstutzens wählbar.
(siehe nachfolgende Darstellung)
16
Rauchrohr
Elektronische
Anschlüsse
Reinigungshebel
Wärmetauscher
Entleerung
