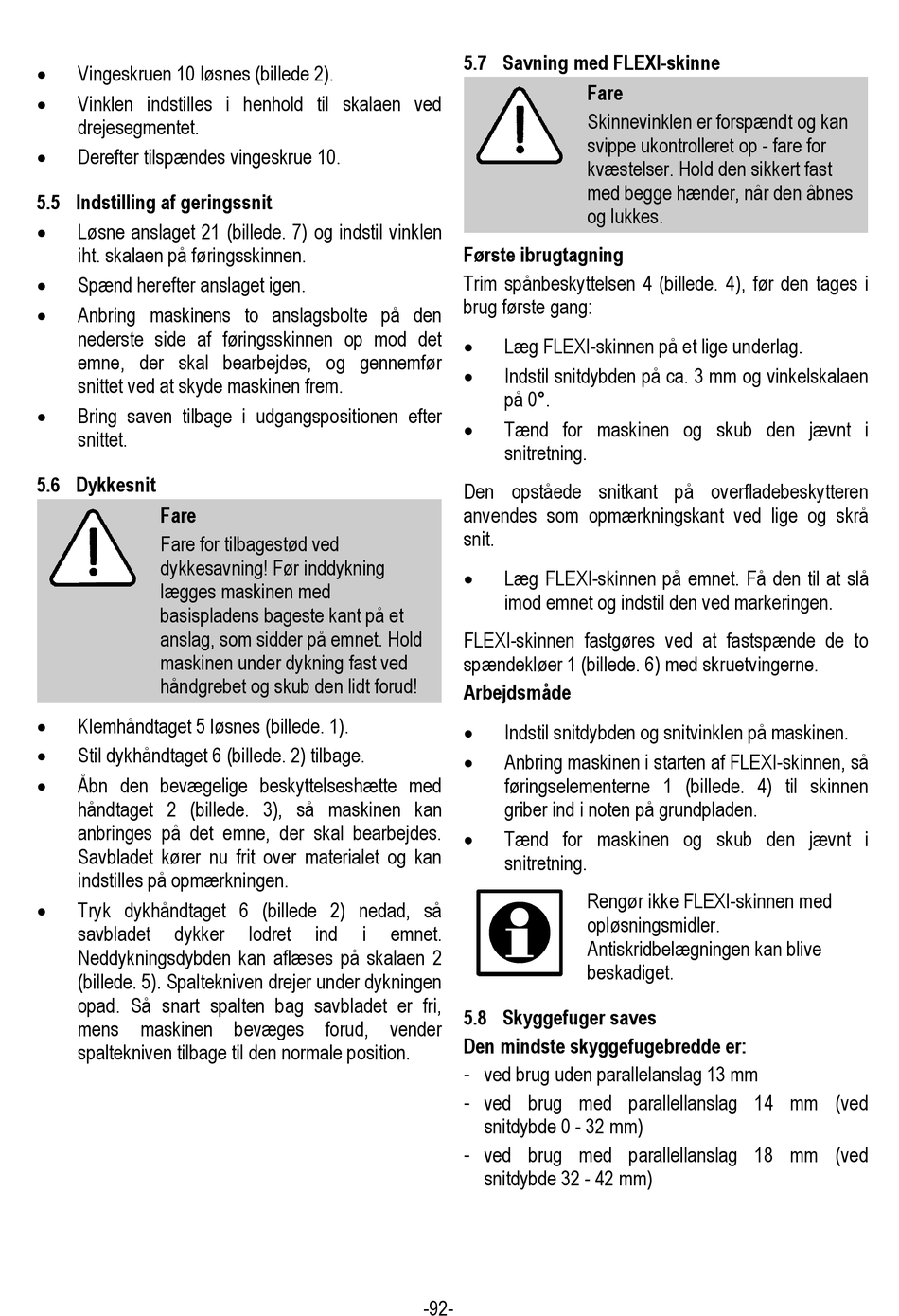

Vingeskruen 10 løsnes (billede 2).

Vinklen indstilles i henhold til skalaen ved
drejesegmentet.

Derefter tilspændes vingeskrue 10.

5.5 Indstilling af geringssnit


Løsne anslaget 21 (billede. 7) og indstil vinklen
iht. skalaen på føringsskinnen.

Spænd herefter anslaget igen.

Anbring maskinens to anslagsbolte på den
nederste side af føringsskinnen op mod det
emne, der skal bearbejdes, og gennemfør
snittet ved at skyde maskinen frem.

Bring saven tilbage i udgangspositionen efter
snittet.

5.6 Dykkesnit

Fare
Fare for tilbagestød ved
dykkesavning! Før inddykning
lægges maskinen med
basispladens bageste kant på et
anslag, som sidder på emnet. Hold
maskinen under dykning fast ved
håndgrebet og skub den lidt forud!

Klemhåndtaget 5 løsnes (billede. 1).

Stil dykhåndtaget 6 (billede. 2) tilbage.

Åbn den bevægelige beskyttelseshætte med
håndtaget 2 (billede. 3), så maskinen kan
anbringes på det emne, der skal bearbejdes.
Savbladet kører nu frit over materialet og kan
indstilles på opmærkningen.

Tryk dykhåndtaget 6 (billede 2) nedad, så
savbladet dykker
Neddykningsdybden kan aflæses på skalaen 2
(billede. 5). Spaltekniven drejer under dykningen
opad. Så snart spalten bag savbladet er fri,
mens maskinen bevæges forud, vender
spaltekniven tilbage til den normale position.
lodret ind i emnet.

5.7 Savning med FLEXI-skinne

Fare
Skinnevinklen er forspændt og kan
svippe ukontrolleret op - fare for
kvæstelser. Hold den sikkert fast
med begge hænder, når den åbnes
og lukkes.
Første ibrugtagning
Trim spånbeskyttelsen 4 (billede. 4), før den tages i
brug første gang:

Læg FLEXI-skinnen på et lige underlag.

Indstil snitdybden på ca. 3 mm og vinkelskalaen
på 0°.

Tænd for maskinen og skub den jævnt i
snitretning.
Den opståede snitkant på overfladebeskytteren
anvendes som opmærkningskant ved lige og skrå
snit.

Læg FLEXI-skinnen på emnet. Få den til at slå
imod emnet og indstil den ved markeringen.
FLEXI-skinnen fastgøres ved at fastspænde de to
spændekløer 1 (billede. 6) med skruetvingerne.
Arbejdsmåde

Indstil snitdybden og snitvinklen på maskinen.

Anbring maskinen i starten af FLEXI-skinnen, så
føringselementerne 1 (billede. 4) til skinnen
griber ind i noten på grundpladen.

Tænd for maskinen og skub den jævnt i
snitretning.
Rengør ikke FLEXI-skinnen med
opløsningsmidler.
Antiskridbelægningen kan blive
beskadiget.

5.8 Skyggefuger saves

Den mindste skyggefugebredde er:
- ved brug uden parallelanslag 13 mm
- ved brug med parallellanslag 14 mm (ved
snitdybde 0 - 32 mm)
- ved brug med parallellanslag 18 mm (ved
snitdybde 32 - 42 mm)
-92-
