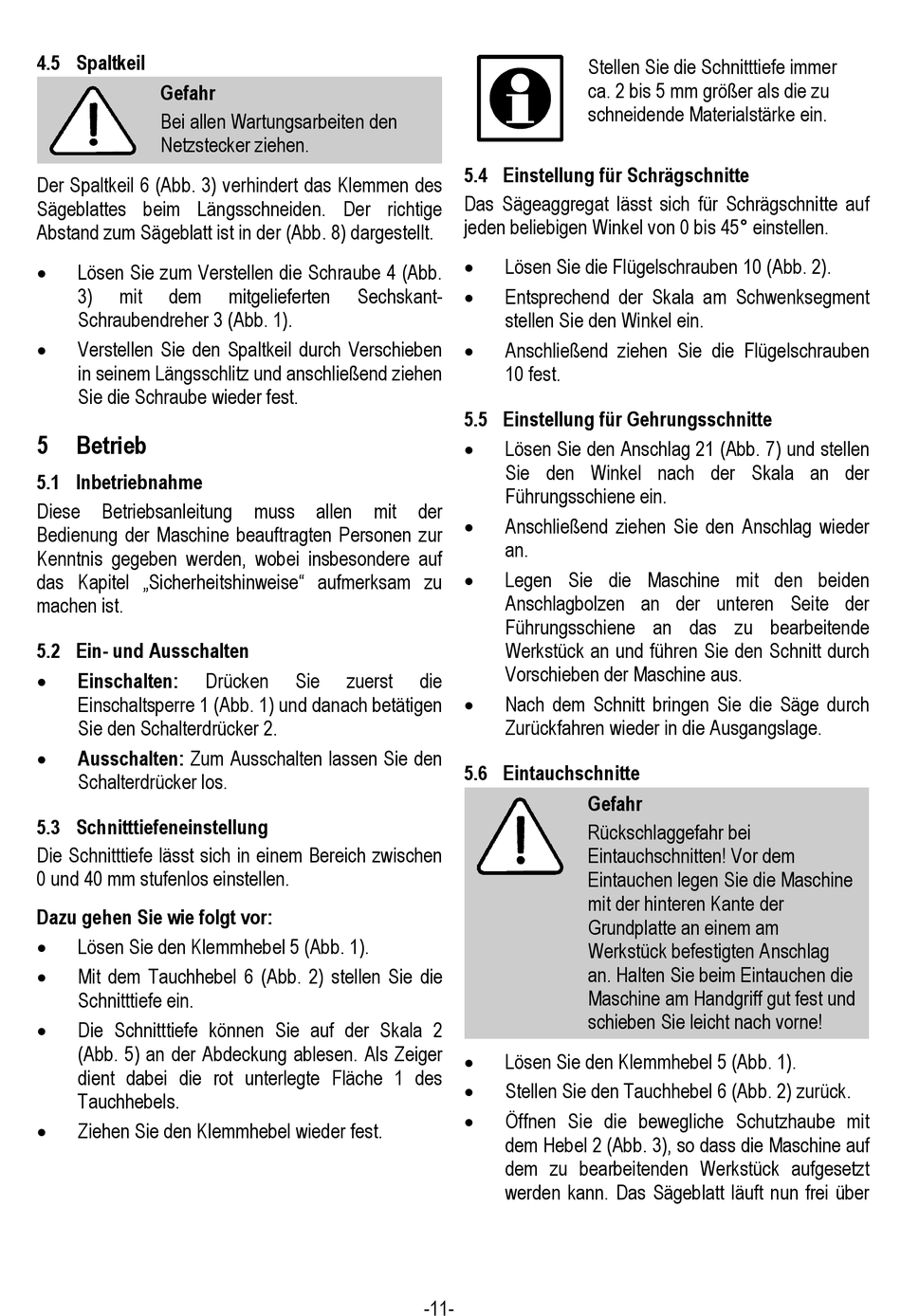

4.5 Spaltkeil

Gefahr
Bei allen Wartungsarbeiten den
Netzstecker ziehen.
Der Spaltkeil 6 (Abb. 3) verhindert das Klemmen des
Sägeblattes beim Längsschneiden. Der richtige
Abstand zum Sägeblatt ist in der (Abb. 8) dargestellt.

Lösen Sie zum Verstellen die Schraube 4 (Abb.
3) mit dem
Schraubendreher 3 (Abb. 1).

Verstellen Sie den Spaltkeil durch Verschieben
in seinem Längsschlitz und anschließend ziehen
Sie die Schraube wieder fest.
5

Betrieb

5.1 Inbetriebnahme

Diese Betriebsanleitung
Bedienung der Maschine beauftragten Personen zur
Kenntnis gegeben werden, wobei insbesondere auf
das Kapitel „Sicherheitshinweise" aufmerksam zu
machen ist.

5.2 Ein- und Ausschalten


Einschalten:
Drücken
Einschaltsperre 1 (Abb. 1) und danach betätigen
Sie den Schalterdrücker 2.

Ausschalten: Zum Ausschalten lassen Sie den
Schalterdrücker los.

5.3 Schnitttiefeneinstellung

Die Schnitttiefe lässt sich in einem Bereich zwischen
0 und 40 mm stufenlos einstellen.
Dazu gehen Sie wie folgt vor:

Lösen Sie den Klemmhebel 5 (Abb. 1).

Mit dem Tauchhebel 6 (Abb. 2) stellen Sie die
Schnitttiefe ein.

Die Schnitttiefe können Sie auf der Skala 2
(Abb. 5) an der Abdeckung ablesen. Als Zeiger
dient dabei die rot unterlegte Fläche 1 des
Tauchhebels.

Ziehen Sie den Klemmhebel wieder fest.
mitgelieferten Sechskant-
muss allen mit der
Sie zuerst
Stellen Sie die Schnitttiefe immer
ca. 2 bis 5 mm größer als die zu
schneidende Materialstärke ein.
5.4 Einstellung für Schrägschnitte
Das Sägeaggregat lässt sich für Schrägschnitte auf
jeden beliebigen Winkel von 0 bis 45° einstellen.

Lösen Sie die Flügelschrauben 10 (Abb. 2).

Entsprechend der Skala am Schwenksegment
stellen Sie den Winkel ein.

Anschließend ziehen Sie die Flügelschrauben
10 fest.
5.5 Einstellung für Gehrungsschnitte

Lösen Sie den Anschlag 21 (Abb. 7) und stellen
Sie den Winkel nach der Skala an der
Führungsschiene ein.

Anschließend ziehen Sie den Anschlag wieder
an.

Legen Sie die Maschine mit den beiden
Anschlagbolzen an der unteren Seite der
Führungsschiene an das zu bearbeitende
Werkstück an und führen Sie den Schnitt durch
Vorschieben der Maschine aus.
die

Nach dem Schnitt bringen Sie die Säge durch
Zurückfahren wieder in die Ausgangslage.

5.6 Eintauchschnitte

Gefahr
Rückschlaggefahr bei
Eintauchschnitten! Vor dem
Eintauchen legen Sie die Maschine
mit der hinteren Kante der
Grundplatte an einem am
Werkstück befestigten Anschlag
an. Halten Sie beim Eintauchen die
Maschine am Handgriff gut fest und
schieben Sie leicht nach vorne!

Lösen Sie den Klemmhebel 5 (Abb. 1).

Stellen Sie den Tauchhebel 6 (Abb. 2) zurück.

Öffnen Sie die bewegliche Schutzhaube mit
dem Hebel 2 (Abb. 3), so dass die Maschine auf
dem zu bearbeitenden Werkstück aufgesetzt
werden kann. Das Sägeblatt läuft nun frei über
