5 - WASSERANSCHLÜSSE
FÜLLEN DER ANLAGE
Zum Füllen der Anlage kann der Ofen mit einer Armatur (optional) mit Rückschlagventil (D) zum manuellen Füllen der Heizungsanlage
ausgerüstet werden (wenn die optionale Armatur nicht verfügbar ist, wird der Füllhahn am Hauptheizkessel benutzt). Während dieses
Vorgangs ist das Entweichen von gegebenenfalls in der Anlage enthaltener Luft durch den automatischen Entlüfter unter der Topplatte
gewährleistet.
Damit das Ventil entlüften kann, sollte die graue Kappe um eine Umdrehung gelöst werden und die rote Kappe festgezogen bleiben
(siehe Abbildung). Der Fülldruck der KALTEN Anlage muss 1 bar betragen. Sollte der Druck der Anlage während des Betriebs (durch die
Verdampfung der im Wasser gelösten Gase) auf Werte unter dem oben genannten Minimum sinken, muss der Benutzer den Druck über
den Füllhahn wieder auf den Anfangswert bringen.
Für einen einwandfreien Betrieb des WARMEN Ofens muss der Druck im Kessel 1,5 bar betragen.
Um den Druck der Anlage zu überwachen, ist die (optionale) Armatur mit einem Manometer (M) ausgerüstet.
Nach dem Füllen den Hahn immer wieder gut zudrehen.
SET FÜR DIE TRINKWASSERERWÄRMUNG (nur bei den Öfen Primula/Orchidea)
Die Öfen PRIMULA und ORCHIDEA sind mit einem Komplettset zur Trinkwassererwärmung ausgestattet. Dieses besteht aus:
•
Plattenwärmetauscher
•
3-Wege-Umleitventil
•
Durchflusswächter
•
Rohre und Anschlussstücke
Das bereits beim Hersteller vormontierte Set erwärmt das aus der Wasserleitung der Wohnung kommende Trinkwasser.
Wenn durch Öffnen eines Wasserhahns warmes Wasser angefordert wird, betätigt der eingebaute Durchflusswächter das Umleitventil,
um das im Heizkessel enthaltene warme Wasser zum Plattenwärmetauscher zu leiten. Die Temperatur des Trinkwassers hängt sehr stark
von der Wassertemperatur in der Heizungsanlage ab, zur überschläglichen Berechnung können 10°-15°C vom Wert abgezogen werden,
der an der Bedienblende des Ofens angezeigt wird (Wassertemperatur im Heizkessel).
Falls der Ofen über ECO-STOP ausgeschaltet ist bzw. gerade ausgeschaltet wird und Trinkwasser angefordert wird, startet der Ofen sofort
automatisch den Zündprozess zum Anwärmen zuerst des Wassers im Innern des Kessels und danach des Trinkwassers.
Für den einwandfreien langanhaltenden Betrieb des Plattenwärmetauschers ist es notwendig, die Wasserhärte der eigenen Anlage zu
können, um Verkrustungen zu vermeiden.
Ist das Wasser der eigenen Wohnung hart, wird empfohlen, vor der Anlage einen Enthärter zu installieren. Es wird
empfohlen, den Plattenwärmetauscher jährlich zu warten, um Kalk- und Mineralsalzablagerungen zu beseitigen
oder die Heizplatten durch neue zu ersetzen. Diese Ersatzteile werden vom Hersteller geliefert.
24

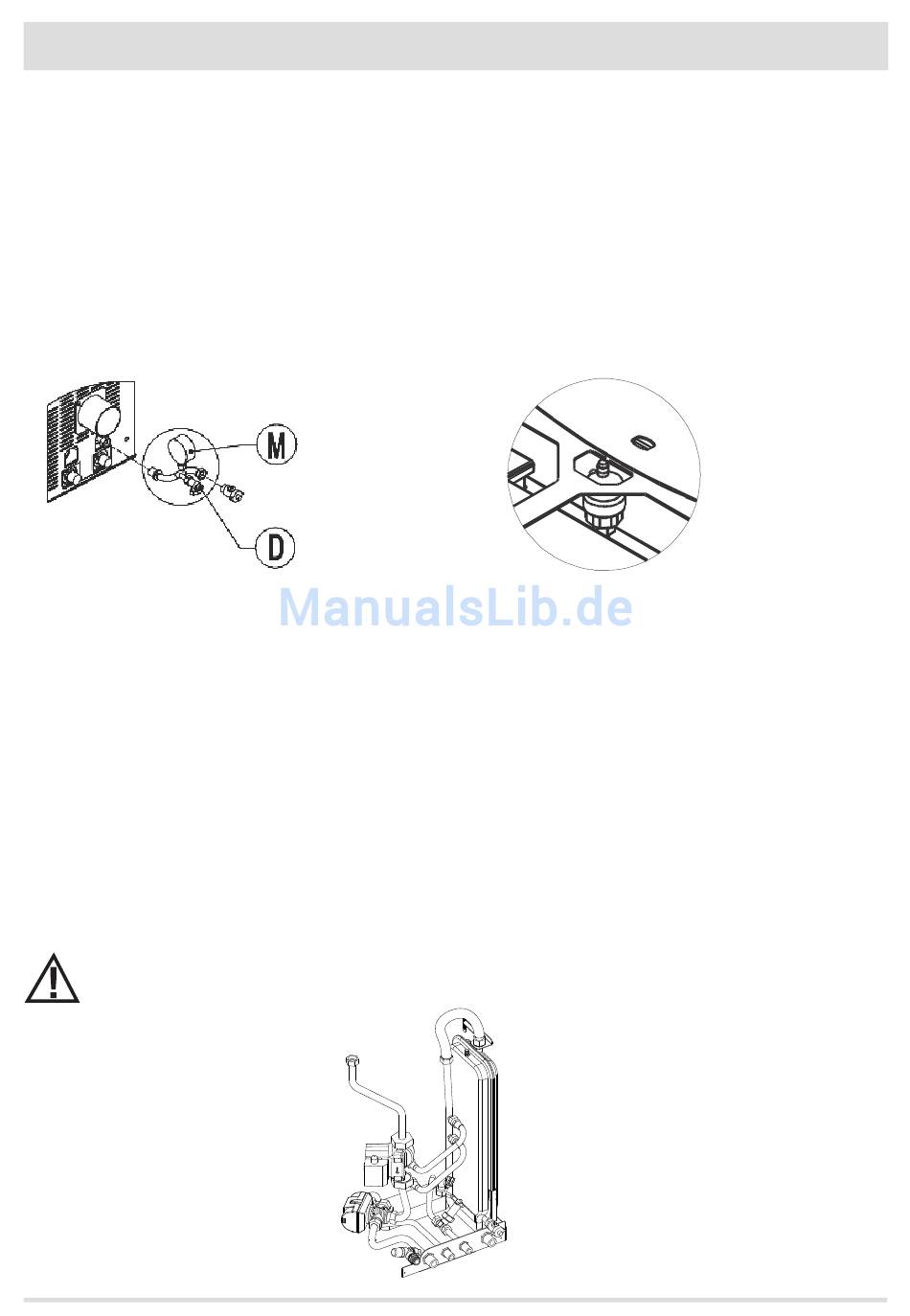

ARMATUR MIT FÜLLHAHN
(D) UND MANOMETER (M)
(ZUBEHÖR)
ENTLÜFTUNGSVENTIL UNTER DER
TOPPLATTE
SET FÜR DIE TRINKWASSERERWÄRMUNG
