14 - SCHALTPLAN

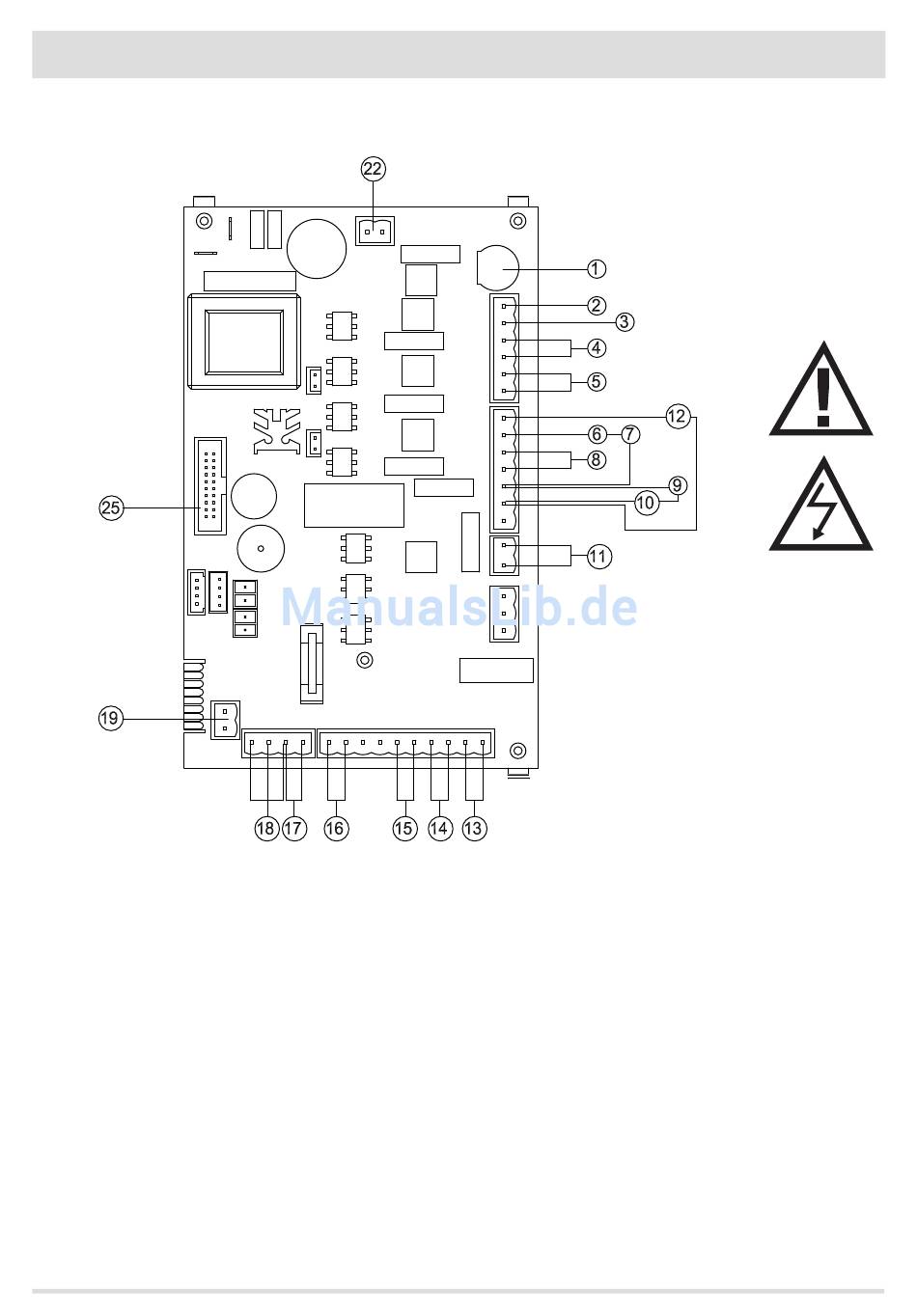

SCHALTPLAN PRIMULA/ORCHIDEA - MARGHERITA/GARDENIA Hydro OHNE SET FÜR TRINKWASSERERWÄRMUNG
ZEICHENERKLÄRUNG VERDRAHTUNG HAUPTPLATINE
1. SICHERUNG
2. PHASE DER PLATINE
3. NULLLEITER DER PLATINE
4. RAUCHGASGEBLÄSE
5. RAUMGEBLÄSE
6. PELLET-SICHERHEITSTHERMOSTAT
7. THERMOSCHUTZSCHALTER WASSER
8. ZÜNDKERZE
9. DRUCKWÄCHTER WASSER
10. DRUCKWÄCHTER LUFT
11. ANSCHLUSS ZUSATZHEIZKESSEL (KLEMMLEISTE)
12. SCHNECKE
13. RAUCHGASFÜHLER
N.B. Die einzelnen Bauteile sind mit vorverdrahteten Verbindern versehen, von denen jeder eine andere Abmessung hat.
60
14. ANSCHLUSS EXTERNER THERMOSTAT (KLEMMLEISTE)
15. INTERNER RAUMTEMPERATURFÜHLER
16. ANSCHLUSS FÜHLER
(KLEMMLEISTE)
17. WASSERTEMPERATURFÜHLER HEIZKESSEL
18. DREHZAHLKONTROLLE RAUCHGASGEBLÄSE
19. -------
20. -------
21. -------
22. STROMVERSORGUNG PUMPE
23. -------
24. -------
25. BEDIENTAFEL
SPANNUNGSFÜHRENDE
ELEKTROKABEL
230V-STROMVERSOR-
GUNGSKABEL VOR
AUSFÜHRUNG VON
ARBEITEN AN DER
ELEKTRIK VOM STROM-
NETZ TRENNEN.
FÜR PUFFER/SPEICHERTANK
