4 - INSTALLATION UND MONTAGE

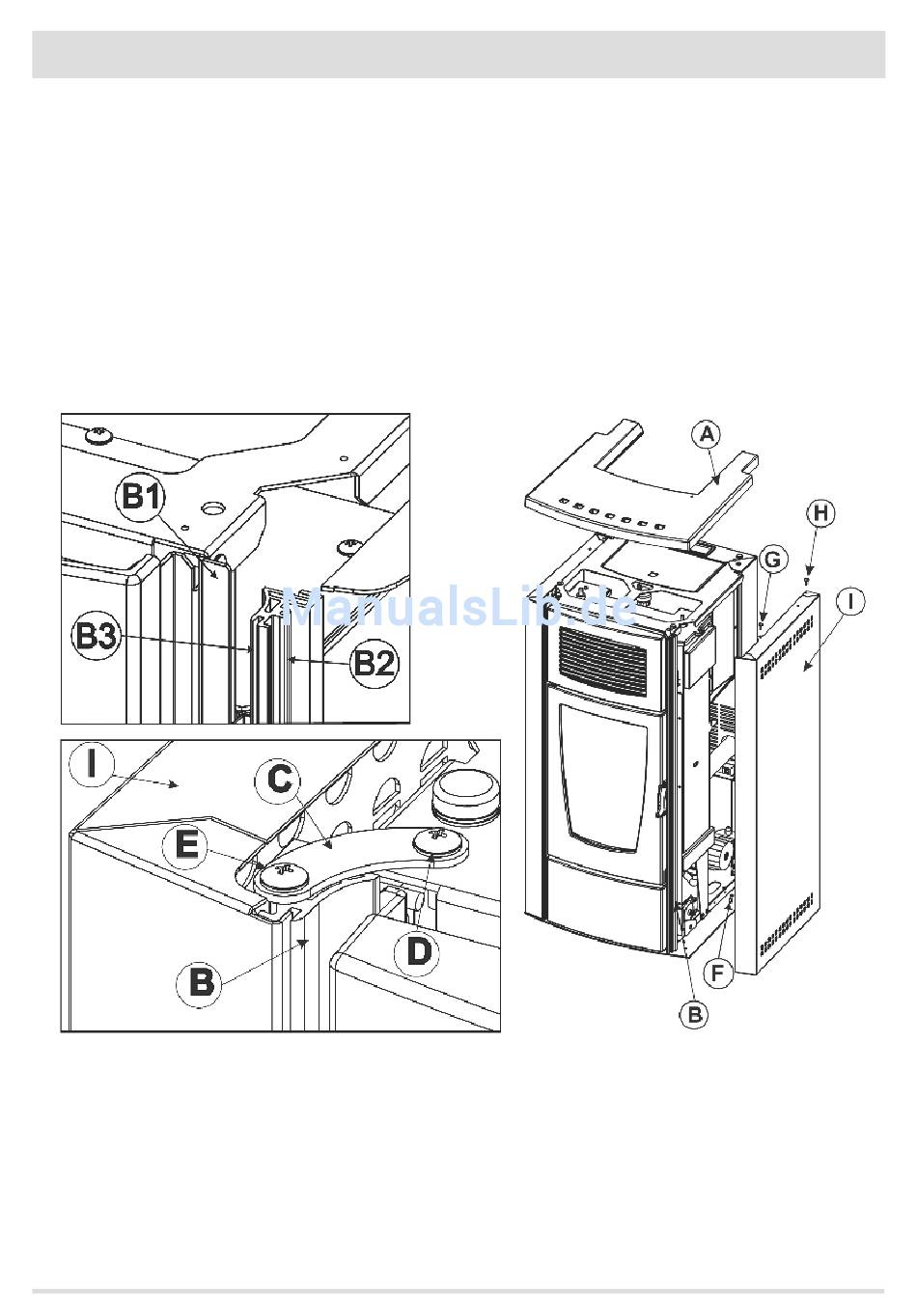

MONTAGE DER PROFILE ZUM EINSETZEN DER SEITENTEILE AUS STAHL (GARDENIA)

Gusseiserne Topplatte (A) an der Oberseite abnehmen.
Die beiden Profile (B), die an der Vorderseite des Ofens zu montieren sind (eins rechts und eins links) zur Hand nehmen. Profil (B) muss
im unteren Teil in das Loch an der Basis eingreifen, sowie an der Seite auf die Blechkante (B1) passen, die über die ganze Höhe des Ofens
läuft. Danach Teil (C) mit den beiden Schrauben (D und E) nehmen und das Profil am oberen Teil des Ofens befestigen. Die Schraube (D)
ist am oberen Blech des Ofens zu befestigen, Schraube (E) an der Aufnahme am Profil (B2).
Dann das Seitenteil (I) nehmen (darauf achten, dass es unten auf den Stift (F) passt) und am oberen Blech des Ofens mit den beiden
mitgelieferten Schrauben (G und H) befestigen.
An der Vorderseite ist es in die Nut (B3) des Profils (B) einzusetzen. Anderes Seitenteil nach derselben Methode montieren.
Gusseiserne Topplatte wieder aufsetzen.
EINSETZEN DER SEITENTEILE
20
