Einsetzen Der Keramik-Seitenteile (Orchidea Und Margherita) - RED PRIMULA HYDRO Installations- Und Bedienungsanleitung

4 - INSTALLATION UND MONTAGE

EINSETZEN DER KERAMIK-SEITENTEILE (ORCHIDEA UND MARGHERITA)

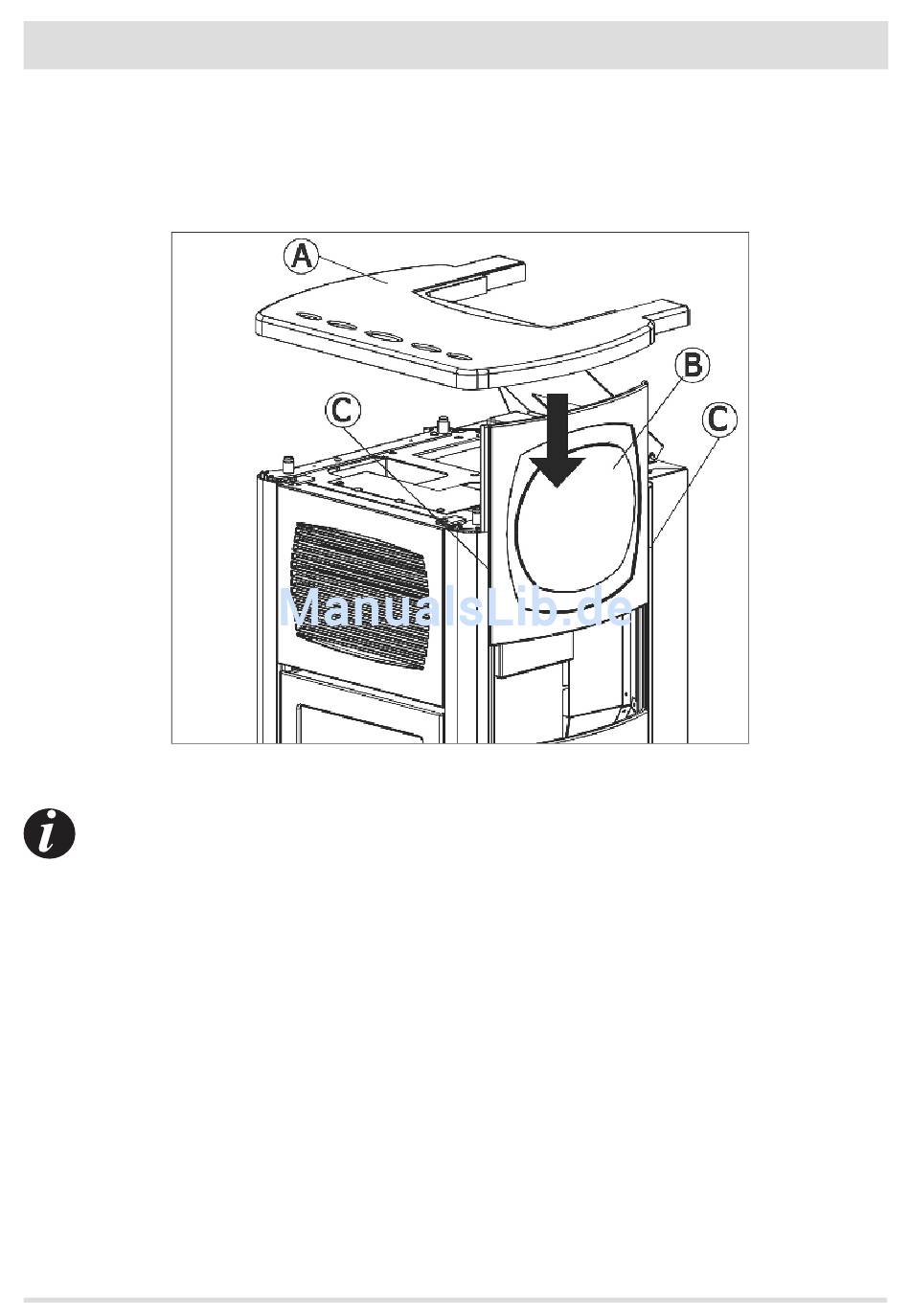

Gusseiserne Topplatte (A) an der Oberseite abnehmen.
Die sechs Keramikteile (B) aus dem Karton nehmen und in die Nut des Profils (C) von oben nach unten einschieben. Anderes Seitenteil
nach derselben Methode montieren.
Gusseiserne Topplatte wieder aufsetzen.
An den Enden der Keramikteile sollten kleine Filzstücke eingesetzt werden, um den Kontakt zwischen ihnen zu
vermeiden.
Die Keramikteile sollten erst nach Abschluss der Installation des Ofens eingesetzt werden.
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
EINSETZEN DER SEITENTEILE
21
