3-INSTALLATION UND MONTAGE
MONTAGE SEITEN-/FRONTVERKLEIDUNG UND ABDECKUNG
MONTAGE DER SEITENTAFELN UND DER FRONTTAFEL
Bei der Auslieferung des Ofens sind die Seiten- und Fronttafeln separat verpackt, daher muss vor dem Zusammenbau zuerst alles
ausgepackt werden.

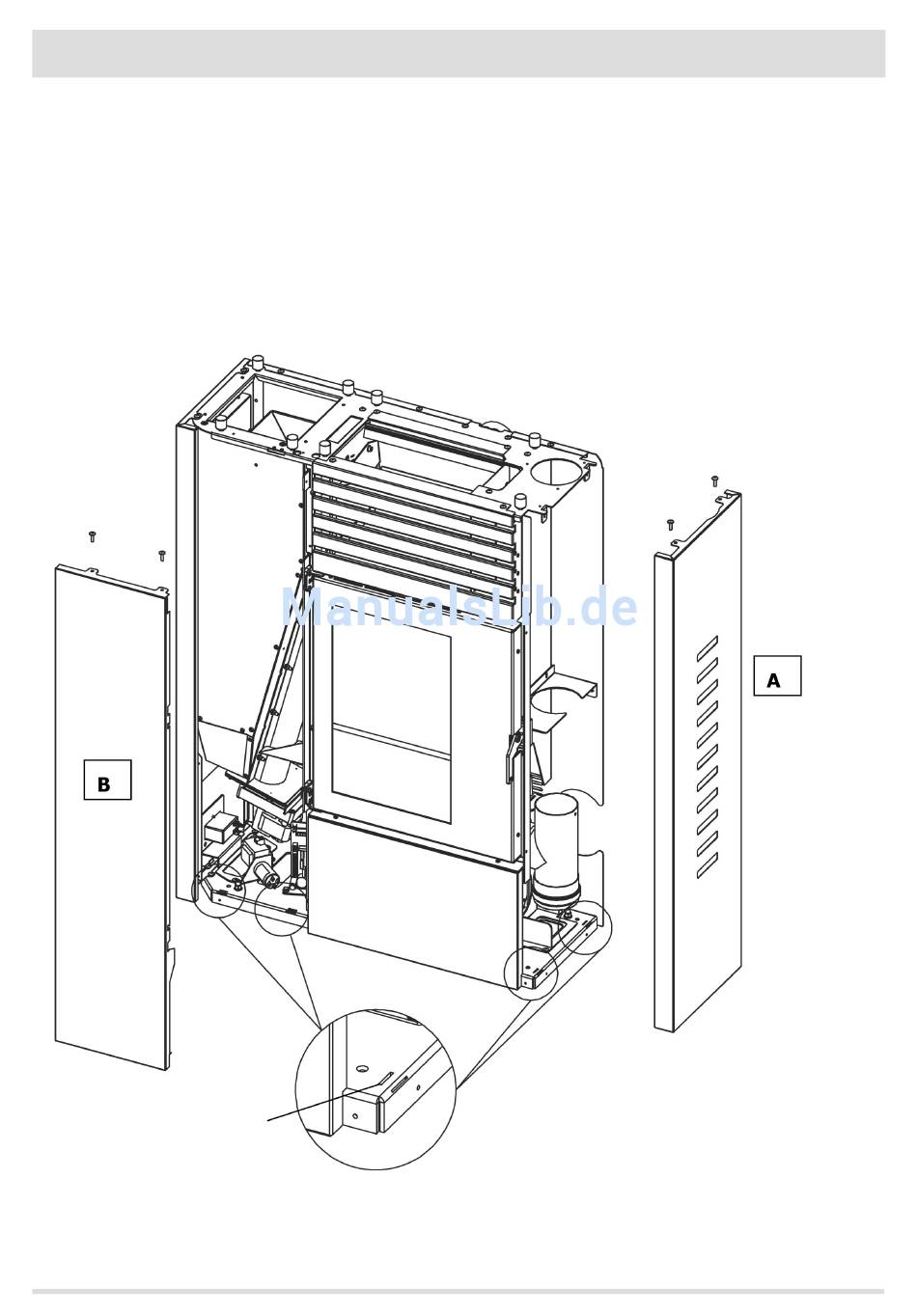

Um die Fronttafel B und die Seitentafel A zu montieren, wie folgt vorgehen:
Stifte an der Unterseite der Tafel in die Löcher im Rahmen des Ofens einsetzen (Detail A); danach mit den mitgelieferten Schrauben
•
die Tafel an der Oberseite am Rahmen befestigen (zwei Schrauben).
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
LOCH
DETAIL A
23
