14 - SCHALTPLAN

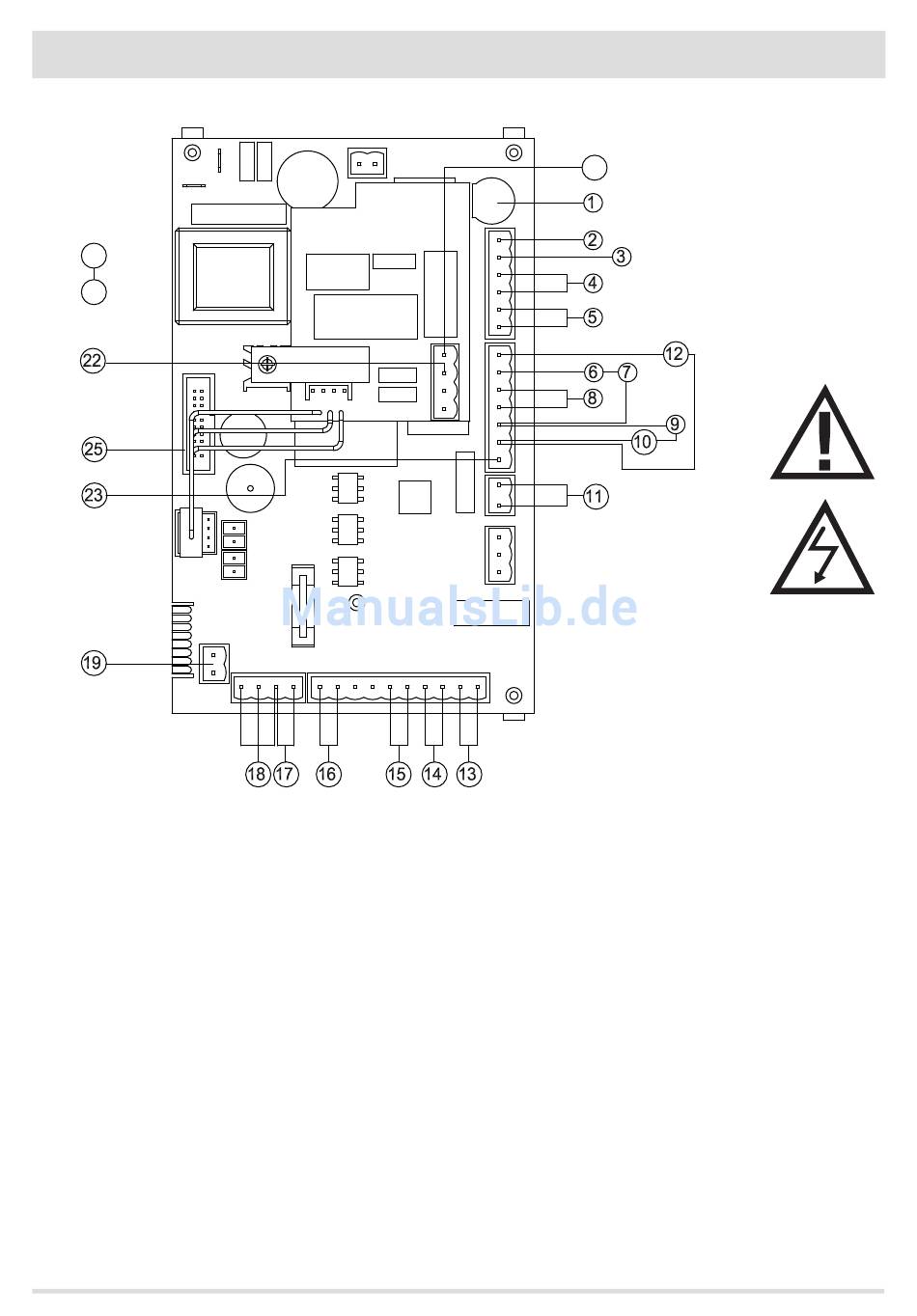

SCHALTPLAN PRIMULA/ORCHIDEA - MARGHERITA/GARDENIA Hydro MIT HOCHLEISTUNGSPUMPE

26
23
ZEICHENERKLÄRUNG VERDRAHTUNG HAUPTPLATINE
1. SICHERUNG
2. PHASE DER PLATINE
3. NULLLEITER DER PLATINE
4. RAUCHGASGEBLÄSE
5. RAUMGEBLÄSE
6. PELLET-SICHERHEITSTHERMOSTAT
7. THERMOSCHUTZSCHALTER WASSER
8. ZÜNDKERZE
9. DRUCKWÄCHTER WASSER
10. DRUCKWÄCHTER LUFT
11. ANSCHLUSS ZUSATZHEIZKESSEL (KLEMMLEISTE)
12. SCHNECKE
13. RAUCHGASFÜHLER
14. ANSCHLUSS EXTERNER THERMOSTAT (KLEMMLEISTE)
N.B. Die einzelnen Bauteile sind mit vorverdrahteten Verbindern versehen, von denen jeder eine andere Abmessung hat.
62
27
15. INTERNER RAUMTEMPERATURFÜHLER
16. ANSCHLUSS FÜHLER
(KLEMMLEISTE)
17. WASSERTEMPERATURFÜHLER HEIZKESSEL
18. DREHZAHLKONTROLLE RAUCHGASGEBLÄSE
19. DURCHFLUSSWÄCHTER
20. ------
21. ------
22. PHASE PUMPE
23. NULLLEITER PUMPE
24. ------
25. BEDIENTAFEL
26. NULLLEITER SCHALTER
27. PHASE SCHALTER
SPANNUNGSFÜHRENDE
ELEKTROKABEL
230V-STROMVERSOR-
GUNGSKABEL VOR
AUSFÜHRUNG VON
ARBEITEN AN DER
ELEKTRIK VOM STROM-
NETZ TRENNEN.
FÜR PUFFER/SPEICHERTANK
