RED PRIMULA HYDRO Installations- Und Bedienungsanleitung Seite 41

9 - EINLEITENDE INFORMATIONEN

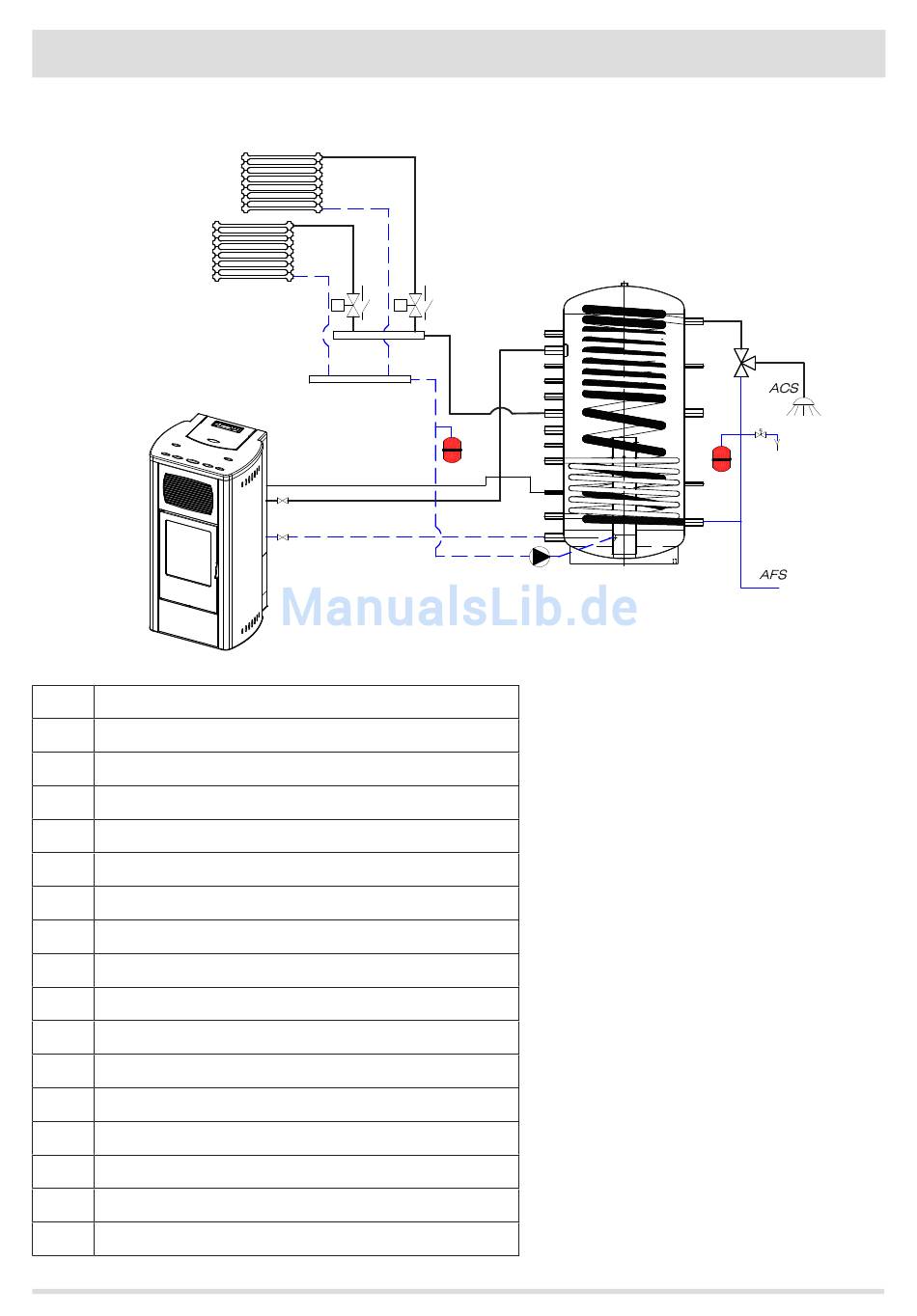

KONFIGURATION 5
1
1 RED HYDRO OFEN
2 HEIZUNGSVORLAUF
3 HEIZUNGSRÜCKLAUF
4 BEREICHSVENTILE
5 HEIZKÖRPER
6 WARMES TRINKWASSER
7 KALTES TRINKWASSER
8 TRINKWASSER-SPEICHERTANK
9 UMLEITVENTIL
10 THERMOSTAT DES SPEICHERTANKS
11 THERMOSTAT-MISCHVENTIL
12 NTC-FÜHLER 10 kΩ β3434 FÜR TRINKWASSER
13 PUFFERSPEICHER HEIZUNG
14 UMWÄLZPUMPE HEIZUNGSANLAGE
15 THERMOSTAT DES PUFFERSPEICHERS
16 NTC-FÜHLER 10 kΩ β3434 FÜR PUFFERSPEICHER
17 SICHERHEITSVENTIL
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
5
4
4
5
2
3
13
16
14
11
6
17
7
