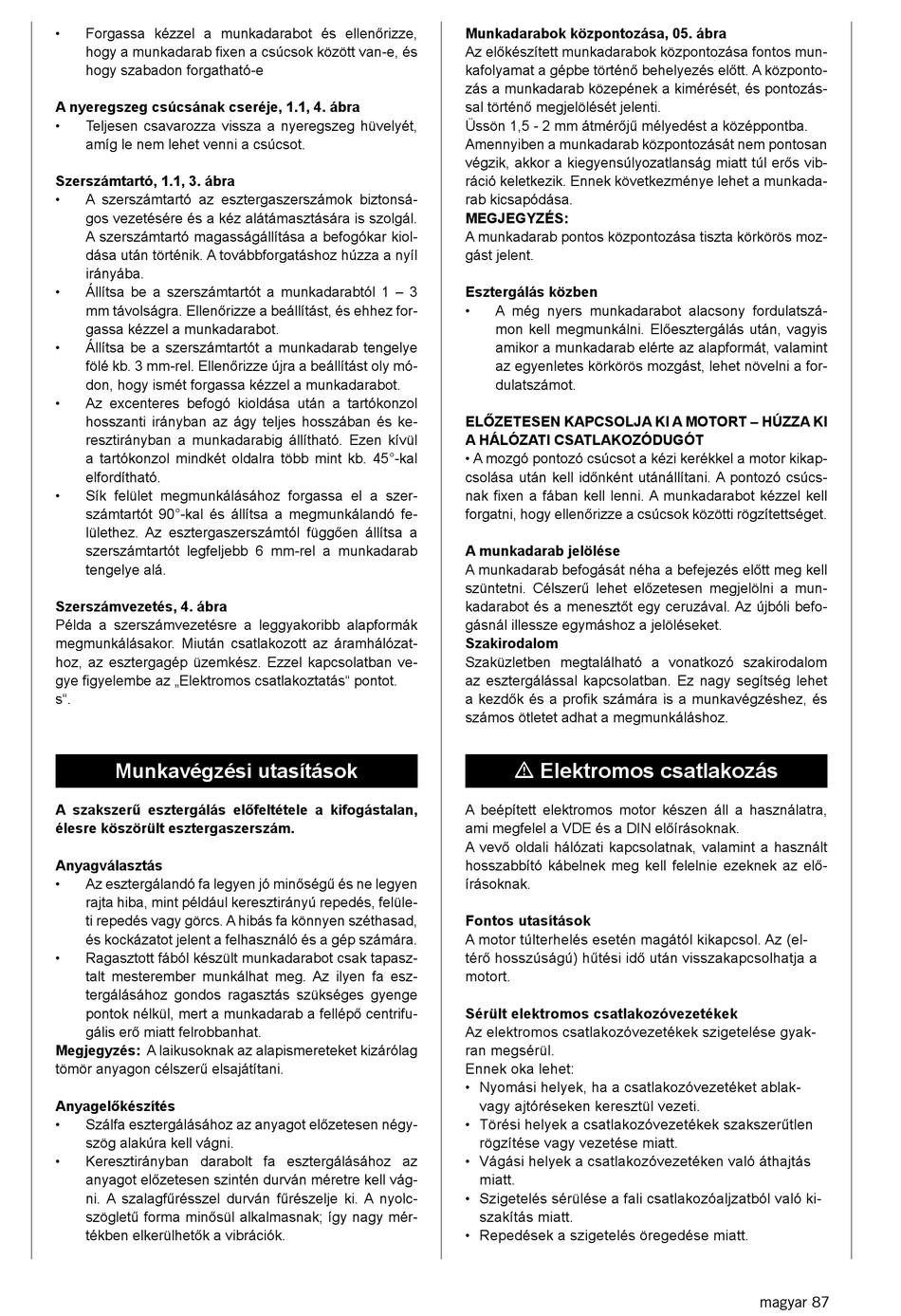

• Forgassa kézzel a munkadarabot és ellenőrizze,
hogy a munkadarab fixen a csúcsok között van­e, és
hogy szabadon forgatható-e
A nyeregszeg csúcsának cseréje, 1.1, 4. ábra
• Teljesen csavarozza vissza a nyeregszeg hüvelyét,
amíg le nem lehet venni a csúcsot.
Szerszámtartó, 1.1, 3. ábra
• A szerszámtartó az esztergaszerszámok biztonsá-
gos vezetésére és a kéz alátámasztására is szolgál.
A szerszámtartó magasságállítása a befogókar kiol-
dása után történik. A továbbforgatáshoz húzza a nyíl
irányába.
• Állítsa be a szerszámtartót a munkadarabtól 1 – 3
mm távolságra. Ellenőrizze a beállítást, és ehhez for-
gassa kézzel a munkadarabot.
• Állítsa be a szerszámtartót a munkadarab tengelye
fölé kb. 3 mm­rel. Ellenőrizze újra a beállítást oly mó-
don, hogy ismét forgassa kézzel a munkadarabot.
• Az excenteres befogó kioldása után a tartókonzol
hosszanti irányban az ágy teljes hosszában és ke-
resztirányban a munkadarabig állítható. Ezen kívül
a tartókonzol mindkét oldalra több mint kb. 45°-kal
elfordítható.
• Sík felület megmunkálásához forgassa el a szer-
számtartót 90°­kal és állítsa a megmunkálandó fe-
lülethez. Az esztergaszerszámtól függően állítsa a
szerszámtartót legfeljebb 6 mm­rel a munkadarab
tengelye alá.
Szerszámvezetés, 4. ábra
Példa a szerszámvezetésre a leggyakoribb alapformák
megmunkálásakor. Miután csatlakozott az áramhálózat-
hoz, az esztergagép üzemkész. Ezzel kapcsolatban ve-
gye figyelembe az „Elektromos csatlakoztatás" pontot.
s".
Munkavégzési utasítások
A szakszerű esztergálás előfeltétele a kifogástalan,
élesre köszörült esztergaszerszám.
Anyagválasztás
• Az esztergálandó fa legyen jó minőségű és ne legyen
rajta hiba, mint például keresztirányú repedés, felüle-
ti repedés vagy görcs. A hibás fa könnyen széthasad,
és kockázatot jelent a felhasználó és a gép számára.
• Ragasztott fából készült munkadarabot csak tapasz-
talt mesterember munkálhat meg. Az ilyen fa esz-
tergálásához gondos ragasztás szükséges gyenge
pontok nélkül, mert a munkadarab a fellépő centrifu-
gális erő miatt felrobbanhat.
Megjegyzés: A laikusoknak az alapismereteket kizárólag
tömör anyagon célszerű elsajátítani.
Anyagelőkészítés
• Szálfa esztergálásához az anyagot előzetesen négy-
szög alakúra kell vágni.
• Keresztirányban darabolt fa esztergálásához az
anyagot előzetesen szintén durván méretre kell vág-
ni. A szalagfűrésszel durván fűrészelje ki. A nyolc-
szögletű forma minősül alkalmasnak; így nagy mér-
tékben elkerülhetők a vibrációk.
Munkadarabok központozása, 05. ábra
Az előkészített munkadarabok központozása fontos mun-
kafolyamat a gépbe történő behelyezés előtt. A központo-
zás a munkadarab közepének a kimérését, és pontozás-
sal történő megjelölését jelenti.
Üssön 1,5 ­ 2 mm átmérőjű mélyedést a középpontba.
Amennyiben a munkadarab központozását nem pontosan
végzik, akkor a kiegyensúlyozatlanság miatt túl erős vib-
ráció keletkezik. Ennek következménye lehet a munkada-
rab kicsapódása.
MEGJEGYZÉS:
A munkadarab pontos központozása tiszta körkörös moz-
gást jelent.
Esztergálás közben
• A még nyers munkadarabot alacsony fordulatszá-
mon kell megmunkálni. Előesztergálás után, vagyis
amikor a munkadarab elérte az alapformát, valamint
az egyenletes körkörös mozgást, lehet növelni a for-
dulatszámot.
ELŐZETESEN KAPCSOLJA KI A MOTORT – HÚZZA KI
A HÁLÓZATI CSATLAKOZÓDUGÓT
• A mozgó pontozó csúcsot a kézi kerékkel a motor kikap-
csolása után kell időnként utánállítani. A pontozó csúcs-
nak fixen a fában kell lenni. A munkadarabot kézzel kell
forgatni, hogy ellenőrizze a csúcsok közötti rögzítettséget.
A munkadarab jelölése
A munkadarab befogását néha a befejezés előtt meg kell
szüntetni. Célszerű lehet előzetesen megjelölni a mun-
kadarabot és a menesztőt egy ceruzával. Az újbóli befo-
gásnál illessze egymáshoz a jelöléseket.
Szakirodalom
Szaküzletben megtalálható a vonatkozó szakirodalom
az esztergálással kapcsolatban. Ez nagy segítség lehet
a kezdők és a profik számára is a munkavégzéshez, és
számos ötletet adhat a megmunkáláshoz.
m Elektromos csatlakozás
A beépített elektromos motor készen áll a használatra,
ami megfelel a VDE és a DIN előírásoknak.
A vevő oldali hálózati kapcsolatnak, valamint a használt
hosszabbító kábelnek meg kell felelnie ezeknek az elő-
írásoknak.
Fontos utasítások
A motor túlterhelés esetén magától kikapcsol. Az (el-
térő hosszúságú) hűtési idő után visszakapcsolhatja a
motort.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése gyak-
ran megsérül.
Ennek oka lehet:
• Nyomási helyek, ha a csatlakozóvezetéket ablak­
vagy ajtóréseken keresztül vezeti.
• Törési helyek a csatlakozóvezetékek szakszerűtlen
rögzítése vagy vezetése miatt.
• Vágási helyek a csatlakozóvezetéken való áthajtás
miatt.
• Szigetelés sérülése a fali csatlakozóaljzatból való ki-
szakítás miatt.
• Repedések a szigetelés öregedése miatt.
magyar 87
