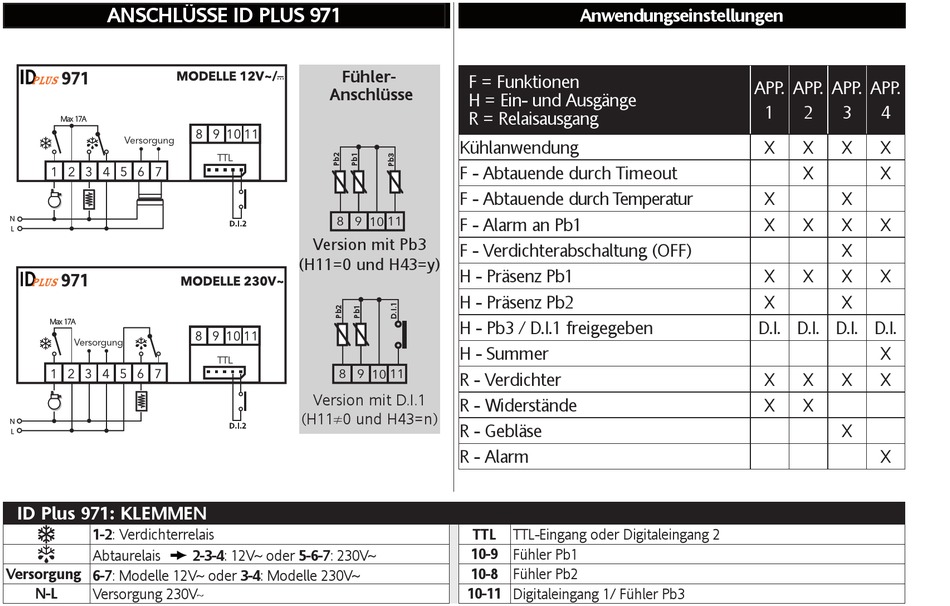

ANSCHLÜSSE ID PLUS 971
ID Plus 971: KLEMMEN
1-2: Verdichterrelais
Abtaurelais
Versorgung 6-7: Modelle 12Va oder 3-4: Modelle 230Va
N-L
Versorgung 230V
Fühler-
Anschlüsse
8
9 10 11
Version mit Pb3
(H11=0 und H43=y)
8
9 10 11
Version mit D.I.1
(H11≠0 und H43=n)
2-3-4: 12Va oder 5-6-7: 230Va
a
Anwendungseinstellungen
F = Funktionen
H = Ein- und Ausgänge
R = Relaisausgang
Kühlanwendung
F - Abtauende durch Timeout
F - Abtauende durch Temperatur
F - Alarm an Pb1
F - Verdichterabschaltung (OFF)
H - Präsenz Pb1
H - Präsenz Pb2
H - Pb3 / D.I.1 freigegeben
H - Summer
R - Verdichter
R - Widerstände
R - Gebläse
R - Alarm
TTL
TTL-Eingang oder Digitaleingang 2
10-9 Fühler Pb1
10-8 Fühler Pb2
10-11 Digitaleingang 1/ Fühler Pb3
APP.
APP.
APP.
APP.
1
2
3
4
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
D.I. D.I. D.I. D.I.
X
X
X
X
X
X
X
X
X
