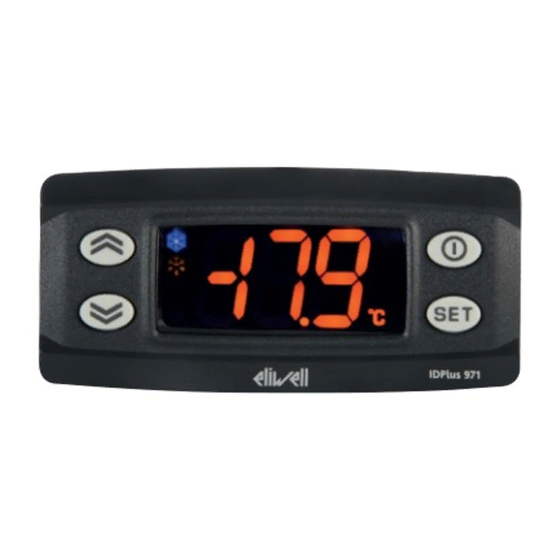

Eliwell IDPlus 902 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Eliwell Anleitungen
  4. Controller
  5. IDPlus 902
  6. Bedienungsanleitung

Eliwell IDPlus 902 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für IDPlus 902:
Inhaltsverzeichnis

Werbung

Quicklinks

IDPlus
902/961/971/974
DE
Elektronische Regler für Kühlstellen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Eliwell IDPlus 902

Inhaltszusammenfassung für Eliwell IDPlus 902

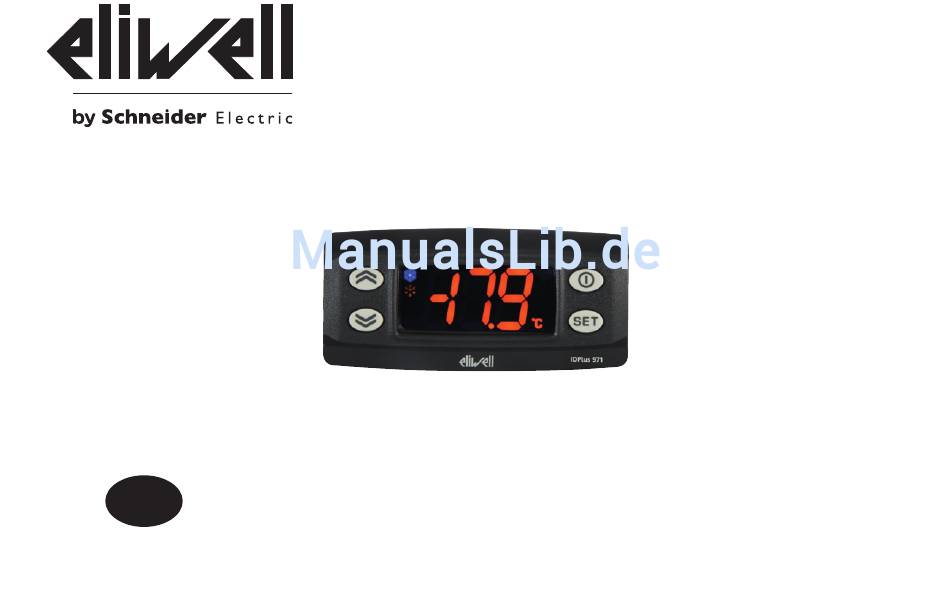

  • Seite 1 IDPlus 902/961/971/974 Elektronische Regler für Kühlstellen...

  • Seite 2: Inhaltsverzeichnis

    INHALT BENUTZEROBERFLÄCHE IDPlus 902/961 (TASTEN UND LED) ........................ BENUTZEROBERFLÄCHE IDPlus 971/974 (TASTEN UND LED) ........................ ANSCHLÜSSE IDPlus 902/961 ................................ANWENDUNGEN IDPlus 902/961................................ANSCHLÜSSE IDPlus 971 ..................................10 ANWENDUNGEN IDPlus 971 .................................. 11 ANSCHLÜSSE IDPlus 974 ..................................12 ANWENDUNGEN IDPlus 974 .................................. 13 TYPISCHE ANWENDUNGEN LADEN .................................
  • Seite 3 TECHNISCHE DATEN (EN 60730-2-9) ..............................22 WEITERE INFORMATIONEN (EIGENSCHAFTEN DER EINGÄNGE - AUSGÄNGE - MECHANISCHE EIGENSCHAFTEN - NORMEN).... 22 BESCHREIBUNG DER FAMILIE IDPlus 902/961 ............................24 PARAMETERTABELLE MENÜ “BENUTZER” (IDPlus 902/961) ........................25 PARAMETERTABELLE MENÜ “INSTALLATEUR” (IDPlus 902/961) ......................26 BESCHREIBUNG DER FAMILIE IDPlus 971 ..............................

  • Seite 4: Benutzeroberfläche Idplus 902/961 (Tasten Und Led)

    BENUTZEROBERFLÄCHE IDPlus 902/961 IDPlus 902/961 TASTEN STANDBY (ESC) Drücken und loslassen Drücken und loslassen Blättert in den Menüoptionen Ein Level höher als aktuelles Menü Erhöht die Werte Parameterwert übernehmen Mindestens 5 Sek. lang drücken Mindestens 5 Sek. lang drücken Aktiviert die manuelle Abtaufunktion Aktiviert die Standby-Funktion (sofern nicht innerhalb der Menüs)
  • Seite 5 Led Reduzierter Sollwert/Economy Alarm-Led Blinkt: Reduzierter Sollwert aktiviert Leuchtet permanent: Vorliegen eines Alarms Blinkt schnell: Zugriff auf Parameter Ebene 2 Blinkt: Alarm stummgeschaltet Andernfalls: Andernfalls: Verdichter-Led Led Defrost (Abtauen) Leuchtet permanent: Verdichter eingeschaltet Leuchtet permanent: Abtaufunktion aktiv Blinkt: Verzogerung, Schutz oder Blinkt: Manuelle bzw.

  • Seite 6: Benutzeroberfläche Idplus 971/974 (Tasten Und Led)

    BENUTZEROBERFLÄCHE ID Plus 971/974 IDPlus 971/974 TASTEN STANDBY (ESC) Drücken und loslassen Drücken und loslassen Blättert in den Menüoptionen Ein Level höher als aktuelles Menü Erhöht die Werte Parameterwert übernehmen Mindestens 5 Sek. lang drücken Mindestens 5 Sek. lang drücken Aktiviert die manuelle Abtaufunktion Aktiviert die Standby-Funktion (sofern nicht innerhalb der Menüs)
  • Seite 7 Led Reduzierter Sollwert/Economy Alarm-Led Blinkt: Reduzierter Sollwert aktiviert Leuchtet permanent: Vorliegen eines Alarms Blinkt schnell: Zugriff auf Parameter Ebene 2 Blinkt: Alarm stummgeschaltet Andernfalls: Andernfalls: Verdichter-Led Led Defrost (Abtauen) Leuchtet permanent: Verdichter eingeschaltet Leuchtet permanent: Abtaufunktion aktiv Blinkt: Verzogerung, Schutz oder Blinkt: Manuelle bzw.

  • Seite 8: Anschlüsse Idplus 902/961

    ANSCHLÜSSE IDPLUS 902/961 IDPlus 902 IDPlus 961 Fühler- MODELLE 12V~/c MODELLE 12V~/c Anschlüsse 8 9 10 11 8 9 10 11 Versorgung Versorgung 2 3 4 5 6 7 9 10 11 Version mit Pb3 (H11=0 und H43=y) IDPlus 961...

  • Seite 9: Anwendungen Idplus 902/961

    AP1&AP2 Anwendungseinstellungen F = Funktionen D.I.1 1€ 1€ H = Ein- und Ausgänge AP1 AP2 AP3 AP4 R = Relaisausgang Kühlanwendung Ambient Heizanwendung F - Abtauen nach Zeit F - Alarm an Pb1 T.E.V. F - Überhitzung H - Präsenz Pb1 Evaporator Compressor Valve...

  • Seite 10: Anschlüsse Idplus 971

    ANSCHLÜSSE IDPLUS 971 Anwendungseinstellungen IDPlus 971 Fühler- MODELLE 12V~/c F = Funktionen Anschlüsse H = Ein- und Ausgänge AP1 AP2 AP3 AP4 R = Relaisausgang Max 17A 8 9 10 11 Versorgung Kühlanwendung F - Abtauende durch Timeout 1 2 3 4 5 6 7 F - Abtauende durch Temperatur 9 10 11 F - Alarm an Pb1...

  • Seite 11: Anwendungen Idplus 971

    D.I.1 D.I.1 1€ 1€ 1€ 1€ Ambient Ambient T.E.V. T.E.V. Compressor Compressor Valve Valve Evaporator Evaporator D.I.1 D.I.1 1€ 1€ Internal Buzzer Ambient Ambient External Alarm T.E.V. T.E.V. Evaporator Evaporator Compressor Compressor Valve Valve Ambient = Raum Valve = Ventil Evaporator = Verdampfer Compressor...

  • Seite 12: Anschlüsse Idplus 974

    ANSCHLÜSSE IDPLUS 974 Anwendungseinstellungen IDPlus 974 Fühler- F = Funktionen MODELLE 12V~/c Anschlüsse H = Ein- und Ausgänge AP1 AP2 AP3 AP4 R = Relaisausgang Max 17A 8 9 10 11 Versorgung Kühlanwendung F - Abtauende durch Temperatur 1 2 3 4 5 6 7 F - HACCP 9 10 11 F - Alarm an Pb1...

  • Seite 13: Anwendungen Idplus 974

    D.I.1 1€ 1€ Internal Internal Buzzer Buzzer Ambient Ambient HACCP T.E.V. T.E.V. Compressor Compressor Valve Valve Evaporator Evaporator D.I.1 D.I.1 1€ 1€ Internal Internal Buzzer Buzzer Ambient Ambient Reversing Valve T.E.V. T.E.V. Evaporator Evaporator Compressor Compressor Valve Ambient = Raum Valve = Ventil Evaporator...

  • Seite 14: Typische Anwendungen Laden

    TYPISCHE ANWENDUNGEN LADEN Vorgehensweise zum Laden einer der vorgegebenen Anwendungen: • beim Einschalten des Geräts die Taste gedrückt halten: es erscheint das Label “AP1”; • die einzelnen Anwendungen (AP1-AP2-AP3-AP4) mit den Tasten scrollen; • die gewünschte Anwendung (im Beispiel die Anwendung “AP3”) mit der Taste auswählen bzw.

  • Seite 15: Manuelle Aktivierung Des Abtauzyklus

    MANUELLE AKTIVIERUNG DES ABTAUZYKLUS Die Taste mindestens 5 Sekunden drücken. Wird nur bei Vorliegen der Temperaturbedingungen aktiviert. Sind diese nicht gegeben, blinkt das Display 3mal und meldet dadurch, dass der Vorgang nicht ausgeführt wird. EINBAU - ABMESSUNGEN Das Gerät ist für den Tafeleinbau konzipiert. Eine Bohrung von 29x71 mm ausführen, das Gerät einsetzen und mit den entsprechenden mitgelieferten Bügeln befestigen.

  • Seite 16: Alarme

    ALARME Label Defekt Ursache Auswirkungen Problembehebung • Anzeige Label E1 • Alarmsymbol permanent erleuchtet • Messung von Werten außerhalb des • Fühlertyp überprüfen (H00) Fühler 1 defekt • Deaktivierung des Regler Höchst-/ Betriebsbereichs • Die Kabel der Fühler überprüfen (Zelle) Mindesttemperaturalarme •...
  • Seite 17 Label Defekt Ursache Auswirkungen Problembehebung • Aufzeichnen des Labels COH in Registerkarte AL Warten, bis die Temperatur einem Pb3 übersteigt den in Parameter SA3 Alarm Überhitzung • Alarmsymbol permanent erleuchtet Wert von SA3 (Sollwert) minus dA3 vorgegebenen Wert. • Regelungssperre (Verdichter) (Hysterese) entspricht.

  • Seite 18: Passwort

    PASSWORT Passwort „PA1“: Ermöglicht den Zugriff auf die Benutzerparameter. Standardmäßig ist dieses Passwort nicht aktiviert (PS1=0). Zum Aktivieren des Passworts (PS1≠0): länger als 5 Sekunden  drücken, die Parameter mit  durchblättern bis zum Label PS1, dann  drücken, um den Wert anzuzeigen, diesen mit  verändern und durch Drücken von ...

  • Seite 19: Menü Maschinenstatus

    MENÜ MASCHINENSTATUS Durch Antippen der Taste kann das Menü “Maschinenstatus” aufgerufen werden. Liegen keine Alarme vor, erscheint das Label “SEt”. Mit den Tasten können alle Registerkarten des Menüs durchgeblättert werden: - AL: Registerkarte Alarme (nur bei aktiven Alarmen sichtbar) - SEt: Registerkarte Sollwerteinstellung - Pb1: Registerkarte Fühlerwert 1 - Pb1...

  • Seite 20: Höchst-/Mindesttemperaturalarm

    Wenn LAL negativ, SEt + LAL < Sollwert ** Wenn HAL negativ, SEt + HAL < Sollwert HAFTUNG UND RESTRISIKEN Eliwell Controls srl haftet nicht für Schäden durch: • Unsachgemäße Installation/ Benutzung, insbesondere bei Nichteinhaltung der durch Vorschriften definierten bzw. in vorliegender Anleitung enthaltenen Sicherheitshinweise •...

  • Seite 21: Haftungsausschluss

    ELIWELL CONTROLS SRL weder vervielfältigt noch veröffentlicht werden. Dieses Dokument wurde mit der größtmöglichen Sorgfalt erstellt; dennoch übernimmt ELIWELL CONTROLS srl keine Haftung für dessen Benutzung. Das gleiche gilt für alle an der Erstellung der vorliegenden Anleitung beteiligten Personen oder Gesellschaften. ELIWELL CONTROLS srl behält sich vor, jederzeit und ohne Vorankündigung formale und/oder inhaltliche Änderungen vorzunehmen.

  • Seite 22: Technische Daten (En 60730-2-9)

    PT1000 (+70,0°C...+150°C): Besser als 0,6% des Skalenendes +1 Stelle. Auflösung: 0,1 °C Summer: JA (modellspezifisch) IDPlus 902/961: 1 NTC (Standard)/PTC/PT1000 (wählbar über Parameter H00) Analogeingänge: IDPlus 971/974: 2 NTC (Standard)/PTC/PT1000 (wählbar über Parameter H00) Digitaleingänge: IDPlus 902/961: 1 potenzialfreie Digitaleingänge IDPlus 971/974: 2 potenzialfreie Digitaleingänge...
  • Seite 23 - Klimabereich A - Messklasse 1 im Bereich -25°C bis 15°C (*) (* ausschließlich mit Einsatz von Eliwell NTC) HINWEIS: Die technischen Eigenschaften im vorliegenden Dokument hinsichtlich der Messung (Bereich, Genauigkeit, Auflösung usw.) beziehen sich auf das Gerät im engeren Sinne und nicht auf ggf. mitgeliefertes Zubehör wie zum Beispiel die Fühler. Dies bedeutet...

  • Seite 24: Beschreibung Der Familie Idplus 902/961

    BESCHREIBUNG DER FAMILIE IDPlus 902/961 Bei den IDPlus 902/961 handelt es sich um Regler mit 1 Relaisausgang, 1 Temperaturregelfühler und 1 Digital-/ Temperatur-Multifunktionsausgang. Regelung von Temperatur und Start/Stopp des Verdichters sowie natürlichem Abtauen bei Abschaltung des Verdichters. Heizfunktion: der Regler kann als einfacher EIN/AUS Thermostat für Heizanwendungen eingesetzt werden.

  • Seite 25: Parametertabelle Menü "Benutzer" (Idplus 902/961)

    PARAMETERTABELLE MENÜ “BENUTZER” (IDPlus 902/961) PAR. BESCHREIBUNG BEREICH AP1 AP2 AP3 AP4 M.E. SEt Sollwert der Temperaturregelung LSE ... HSE -2,0 °C/°F diF Schaltdifferenz des Verdichterrelais 0,1 ... 30,0 °C/°F HSE Einstellbarer Höchstwert für Sollwert LSE ... 302 99,0 °C/°F LSE Einstellbarer Mindestwert für Sollwert...

  • Seite 26: Parametertabelle Menü "Installateur" (Idplus 902/961)

    PARAMETERTABELLE MENÜ “INSTALLATEUR” (IDPlus 902/961) PAR. BESCHREIBUNG BEREICH AP1 AP2 AP3 AP4 M.E. SEt Sollwert der Temperaturregelung. LSE ... HSE 0,0 0,0 0,0 -2,0 °C/°F VERDICHTER (Registerkarte “CP”) diF diFferential. Schaltdifferenz des Verdichterrelais. 0,1 ... 30,0 2,0 2,0 2,0 0,1 °C/°F...
  • Seite 27 PAR. BESCHREIBUNG BEREICH AP1 AP2 AP3 AP4 M.E. dOH Verzögerungszeit für den Beginn des ersten Abtauvorgangs nach Anforderung. 0 ... 59 dEt Timeout Abtauen; bestimmt die max. Dauer des Abtauvorgangs. 1 ... 250 dPO Legt die Ausführung eines Abtauzyklus beim Einschalten des Geräts fest. Flag n (0) = nein;...
  • Seite 28 PAR. BESCHREIBUNG BEREICH AP1 AP2 AP3 AP4 M.E. KOMMUNIKATION (Registerkarte “Add”) PtS Auswahl des Kommunikationsprotokolls. t (0) = Televis; d (1) = Modbus. Flag dEA Index des Geräts innerhalb der Familie (zulässiger Wertbereich 0 bis 14). 0 ... 14 FAA Gerätefamilie (zulässiger Wertbereich 0 bis 14). 0 ...
  • Seite 29 0 ... 6 1 = Verdichter; 2 = Abtauen; 3 = Gebläse; 4 = Alarm; 5 = AUX; 6 = Standby. H22 (nur IDPlus 902) Konfigurierbarkeit Digitalausgang 1 ( ). Analog zu H21. 0 ... 6 Konfigurierbarkeit Taste UP. 0= deaktiviert;...

  • Seite 30: Beschreibung Der Familie Idplus 971

    BESCHREIBUNG DER FAMILIE IDPlus 971 Bei den IDPlus 971 handelt es sich um Regler mit 2 Relaisausgängen, 2 Temperaturfühlern (Regelung und Verdampfer), einem Digital-/Temperatur-Multifunktionsausgang und einem Digitaleingang. Der Relaisausgang 2 ermöglicht die Steuerung von: - Verdichter - Abtauheizung - Verdampfergebläse - AUX-Ausgang - Alarm - Standby...

  • Seite 31: Parametertabelle Menü "Benutzer" (Idplus 971)

    PARAMETERTABELLE MENÜ “BENUTZER” (IDPlus 971) PAR. BESCHREIBUNG BEREICH M.E. SEt Sollwert der Temperaturregelung LSE ... HSE °C/°F diF Schaltdifferenz des Verdichterrelais 0,1 ... 30,0 °C/°F HSE Einstellbarer Höchstwert für Sollwert LSE ... 302 99,0 99,0 99,0 99,0 °C/°F LSE Einstellbarer Mindestwert für Sollwert -58,0 ...

  • Seite 32: Parametertabelle Menü "Installateur" (Idplus 971)

    PARAMETERTABELLE MENÜ “INSTALLATEUR” (IDPlus 971) PAR. BESCHREIBUNG BEREICH AP1 AP2 AP3 AP4 M.E. SEt Sollwert der Temperaturregelung. LSE ... HSE 0,0 0,0 0,0 0,0 °C/°F VERDICHTER (Registerkarte “CP”) diF diFferential. Schaltdifferenz des Verdichterrelais. 0,1 ... 30,0 2,0 2,0 2,0 2,0 °C/°F HSE Higher SEt.
  • Seite 33 PAR. BESCHREIBUNG BEREICH AP1 AP2 AP3 AP4 M.E. Auswahl des Zählmodus für das Abtauintervall. 0 = Betriebsstunden Verdichter; 1 = Betriebsstunden Gerät; 0/1/2 2 = Bei jedem Verdichterstopp wird ein Abtauzyklus ausgeführt. dOH Verzögerungszeit für den Beginn des ersten Abtauvorgangs nach Anforderung. 0 ...
  • Seite 34 PAR. BESCHREIBUNG BEREICH AP1 AP2 AP3 AP4 M.E. OAO Verzögerungszeit Alarmanzeige nach Deaktivierung des Digitaleingangs. 0 ... 10 Stunden tdO Verzögerung Alarmaktivierung Tür geöffnet. 0 ... 250 tAO Anzeigeverzögerung Temperaturalarm. 0 ... 250 dAt Alarmanzeige Abtauende durch Timeout. n (0) = nein; y (1) = ja. Flag rLO Ein externer Alarm sperrt die Regler.
  • Seite 35 PAR. BESCHREIBUNG BEREICH AP1 AP2 AP3 AP4 M.E. CA2 Einstellung 2. Dem Wert Pb2 zu addierender Temperaturwert -12,0 ... 12,0 0,0 0,0 0,0 0,0 °C/°F CA3 Einstellung 3. Dem Wert Pb3 zu addierender Temperaturwert -12,0 ... 12,0 0,0 0,0 0,0 0,0 °C/°F Anzeigemodus beim Abtauen.
  • Seite 36 PAR. BESCHREIBUNG BEREICH AP1 AP2 AP3 AP4 M.E. H12 Konfiguration Digitaleingang 2/Polarität. Analog zu H11. -9 ... +9 Konfigurierbarkeit Digitalausgang 1 ( ). 0 = deaktiviert; 1 = Verdichter; 2 = Abtauen; 3 = Gebläse; 0 ... 6 4 = Alarm; 5 = AUX;...

  • Seite 37: Beschreibung Der Familie Idplus 974

    BESCHREIBUNG DER FAMILIE IDPlus 974 Bei den IDPlus 974 handelt es sich um Regler mit 3 Relaisausgängen, 2 Temperaturfühlern (Regelung und Verdampfer), einem Digital-/Temperatur-Multifunktionsausgang und einem Digitaleingang. Die Relaisausgänge 2 und 3 ermöglichen die Steuerung von: - Verdichter - Abtauheizung - Verdampfergebläse - AUX-Ausgang - Alarm...

  • Seite 38: Parametertabelle Menü "Benutzer" (Idplus 974)

    PARAMETERTABELLE MENÜ “BENUTZER” (IDPlus 974) ID Plus 971: PARAMETERTABELLE MENÜ “BENUTZER” PAR. BESCHREIBUNG BEREICH AP1 AP2 AP3 AP4 M.E. SEt Sollwert der Temperaturregelung LSE ... HSE °C/°F diF Schaltdifferenz des Verdichterrelais 0,1 ... 30,0 °C/°F HSE Einstellbarer Höchstwert für Sollwert LSE ...

  • Seite 39: Parametertabelle Menü "Installateur" (Idplus 974)

    PARAMETERTABELLE MENÜ “INSTALLATEUR” (IDPlus 974) PAR. BESCHREIBUNG BEREICH AP1 AP2 AP3 AP4 M.E. SEt Sollwert der Temperaturregelung. LSE ... HSE 0,0 0,0 0,0 0,0 °C/°F VERDICHTER (Registerkarte “CP”) diF diFferential. Schaltdifferenz des Verdichterrelais. 0,1 ... 30,0 2,0 2,0 2,0 2,0 °C/°F HSE Higher SEt.
  • Seite 40 PAR. BESCHREIBUNG BEREICH AP1 AP2 AP3 AP4 M.E. dOH Verzögerungszeit für den Beginn des ersten Abtauvorgangs nach Anforderung. 0 ... 59 dEt Timeout Abtauen; bestimmt die max. Dauer des Abtauvorgangs. 1 ... 250 dSt Temperatur Abtauende - durch Fühler Pb2 festgelegt. -50,0 ...
  • Seite 41 PAR. BESCHREIBUNG BEREICH AP1 AP2 AP3 AP4 M.E. dAt Alarmanzeige Abtauende durch Timeout. n (0) = nein; y (1) = ja. Flag rLO Ein externer Alarm sperrt die Regler. n (0) = keine Sperre; y (1) = Sperre. Flag SA3 Alarmsollwert Fühler 3. -58,0 ...
  • Seite 42 PAR. BESCHREIBUNG BEREICH AP1 AP2 AP3 AP4 M.E. Anzeigemodus beim Abtauen. 0 = Anzeige der von Pb1 erfassten Temperatur; 1 = sperrt die Erfassung des Werts Pb1 zu Beginn der Abtauung; 0/1/2 2 = Anzeige des Labels “dEF”. Ldd Timeout-Wert für Displayfreigabe - Label dEF. 0 ...
  • Seite 43 PAR. BESCHREIBUNG BEREICH AP1 AP2 AP3 AP4 M.E. Konfigurierbarkeit Digitalausgang 1 ( ). 0 = deaktiviert; 1 = Verdichter; 2 = Abtauen; 3 = Gebläse; 0 ... 6 4 = Alarm; 5 = AUX; 6 = Standby. H22 Konfigurierbarkeit Digitalausgang 2 ( ). Analog zu H21. 0 ...
  • Seite 44 T:+39 0437 986 300 E: Techsuppeliwell@schneider-electric.com Vertrieb T: +39 0437 986 100 (Italien) T: +39 0437 986 200 (andere Länder) Code 9IS54160 - IDPlus 902/961/971/974 - DE - Ausgabe 07/15 E: saleseliwell@schneider-electric.com © Eliwell Controls s.r.l. 2015 • Alle Rechte vorbehalten.
