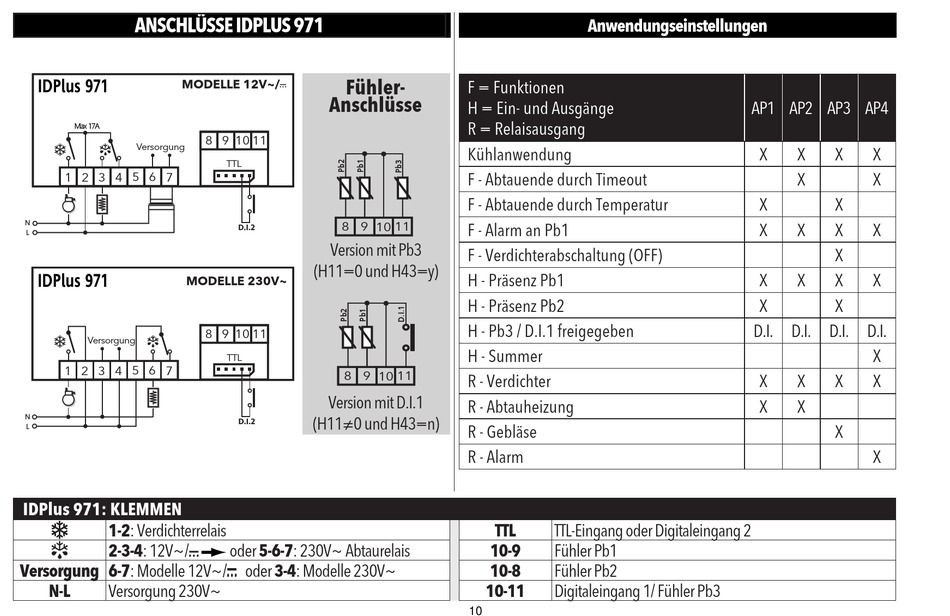

ANSCHLÜSSE IDPLUS 971
IDPlus 971
MODELLE 12V~/c
Max 17A
Versorgung
1 2 3 4 5 6 7
N
L
IDPlus 971
MODELLE 230V~
Versorgung
1 2 3 4 5 6 7
N
L
IDPlus 971: KLEMMEN
1-2: Verdichterrelais
2-3-4: 12V~/
Versorgung 6-7: Modelle 12V~/ oder 3-4: Modelle 230V~
N-L Versorgung 230V~
Fühler-
Anschlüsse
8 9 10 11
TTL
8 9 10 11
D.I.2
Version mit Pb3
(H11=0 und H43=y)
8 9 10 11
TTL
8 9 10 11
Version mit D.I.1
(H11≠0 und H43=n)
D.I.2
oder 5-6-7: 230V~ Abtaurelais
Anwendungseinstellungen
F = Funktionen
H = Ein- und Ausgänge
R = Relaisausgang
Kühlanwendung
F - Abtauende durch Timeout
F - Abtauende durch Temperatur
F - Alarm an Pb1
F - Verdichterabschaltung (OFF)
H - Präsenz Pb1
H - Präsenz Pb2
H - Pb3 / D.I.1 freigegeben
H - Summer
R - Verdichter
R - Abtauheizung
R - Gebläse
R - Alarm
TTL
TTL-Eingang oder Digitaleingang 2
10-9 Fühler Pb1
10-8 Fühler Pb2
10-11 Digitaleingang 1/ Fühler Pb3
10
AP1 AP2 AP3 AP4
X X X X
X X
X X
X X X X
X
X X X X
X X
D.I. D.I. D.I. D.I.
X
X X X X
X X
X
X
