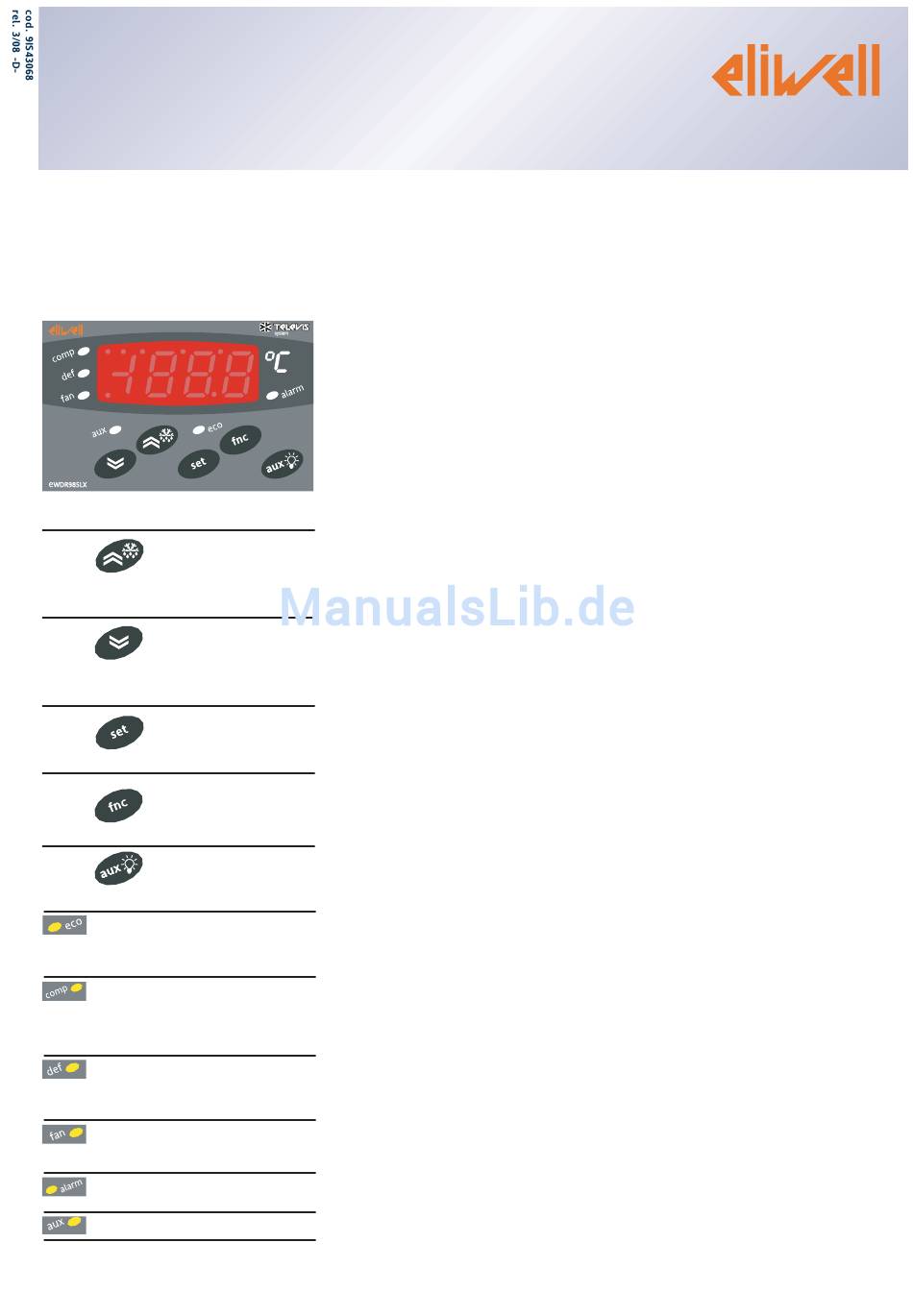

EWDR 983-985/CS (LX)
EWDR 985/CSK (LX)
Elektronischer Regler für belüftete Kühlstellen
BEDIENOBERFLÄCHE
Der Benutzer verfügt über ein Display, sechs
LEDs zur Signalisierung von Statusbedingungen
und Alarmen sowie fünf Tasten für die
Statuskontrolle und die Programmierung des
Instruments.
TASTEN UND LEDS
UP
Erhöhung des Parameterwerts
Durchblättern der Menüs und
Einschalten der Abtaufunktion
Defrost
(Programmierbar durch Parameter
H31)
DOWN
Verringerung des Parameterwerts
Durchblättern der Menüs und
Einschalten der entsprechenden
Funktion
(Programmierbar durch
Parameter H32)
Einrichten (set)
Zugang zu den verschiedenen
Menüebenen, Anzeige von
Alarmen, Sollwert, Fühler und rtc
Zugriff auf die Parameter-
programmierung
fnc
Verlassen der aktuellen
Menüebene, Bestätigung des
Parameterwerts
(Programmierbar durch Parameter
H33)
aux
Aktivierung der mittels Parameter
zugewiesenen Funktion H34
LED
Beschreibung
LED reduzierter
Sollwert eingeschaltet
*nur EWDR983/985 /CS (LX)
LED für reduzierten
Sollwert eingeschaltet
LED Abtauung
LED Gebläse
LED Alarm
Hilfs-LED
Dezimalpunkt
LED ZUR SIGNALISIERUNG
Der Status der externen Geräte, der
Funktionen und der Regler wird durch die auf
dem Gerät vorhandenen LED beschrieben.
DISPLAY
Das Display dient der Anzeige der Eingänge,
des Sollwerts, der Parameter und deren Werte,
der Alarme, der Funktionen sowie des
Instrumenten-Status.
BESCHREIBUNG DER MENÜS
Der Zugriff auf beide Menüs erfolgt mittels
der Taste ‚Set', die bei Betätigung und
Freigabe sofort die Anzeige des ‚Menü
Maschinenstatus' ermöglicht. Das ‚Menü
Parameterprogrammierung' wird durch
Gedrückthalten der gleichen Taste über 5 s
aufgerufen.
Nach dem erfolgten Aufrufen eines der bei-
den Menüs ist das Umschalten zwischen den
Registerkarten der Ebene 1 mittels der Tasten
‚UP' und ‚DOWN' möglich. Das Öffnen der
Registerkarten erfolgt durch einmaliges
Betätigen der Taste ‚Set'. Anschließend ist es
möglich, den Inhalt der einzelnen
Registerkarten durchzugehen und die jeweils
verfügbaren Funktionen zu verändern oder zu
nutzen.
Das Verlassen beider Menüs erfolgt aus jeder
Ebene in drei Fällen: durch Betätigung der Taste
'fnc', bei Bestätigung eines neuen Wertes durch
Drücken der Taste 'Set' oder beim Ablauf des
Timeout (15 s Inaktivität des Geräts).
MENÜ MASCHINENSTATUS
Im ‚Menü Maschinenstatus' sind die
hauptsächlichen Registerkarten und
Informationen zum Gerät enthalten:
- AL: Registerkarte Alarme
- SEt: Registerkarte zur Einrichtung von
Sollwerten
Anzeige
'on' wenn
- rtc: Registerkarte Real Time Clock (falls vor-
Anzeige Sollwert;
handen)
*blinkend
- Pb1: Registerkarte ‚Wert Fühler 1'
wenn reduzierter
Sollwert eingeschaltet
- Pb2: Registerkarte ‚Wert Fühler 2'
'on' an Verdichter
einge schaltet.
- Pb3: Registerkarte ‚Wert Fühler 3'
Blinkend für
Verzögerung,
Schutz oder
Liegen keine Alarme vor, wird das Label ‚SEt'
Aktivierung blockiert
angezeigt. Nun ist es möglich, mit den Tasten
'on' während der
‚UP' und ‚DOWN' alle anderen Menüoptionen
Abtauung. Blinkend
für manuelle
durchzugehen.
Aktivierung oder von
Der Zugriff auf jede Registerkarte ist durch
Digitaleingang
ununterbrochen 'on'
einmaliges Betätigen der Taste ‚Set' möglich.
während des
Die Veränderung der Werte erfolgt unter
Betriebs des
Verwendung der Tasten ‚UP' und ‚DOWN'
Gebläses
sowie der Taste ‚Set', mit der der gewählte
'on' bei Alarmen.
Blinkend bei Alarm
Wert bestätigt und die Rückkehr zur
stummgeschaltet
nächsthöheren Ebene ermöglicht wird.
'on' bei aktivem
Einrichtung des Sollwertes
Ausgang
Rufen Sie das ‚Menü Maschinenstatus' auf.
'on' zur Anzeige des
Anliegens von
Wenn keine Alarme vorliegen wird das Label
Spannung im Falle
„SEt' angezeigt. Bei Betätigung und sofortiger
von Standby aktiv
Freigabe der Taste ‚Set' ist es möglich, den
und Display 'off'
Sollwert unter Verwendung der Tasten ‚UP'
und ‚DOWN' einzurichten. Betätigen und las-
sen Sie ‚Set' oder ‚fnc' erneut los, um zur
Hauptebene des Menüs zurückzukehren. Das
Verlassen der Registerkarte zur Einrichtung des
Sollwertes erfolgt außerdem bei Ablauf des
Timeout.
Alarm aktiv
Falls eine Alarmbedingung vorliegt, erscheint
bei Aufruf des Menüs "Maschinenstatus" das
Label der Registerkarte "AL".
Real Time Clock (Modelle /C)
Wenn das Label "RTC" vorhanden ist, die Taste
"Set" drücken; es erscheint das Label d00
(Tage). Mit den Tasten "UP" und "DOWN" die
Tage einstellen. Falls die Tasten für zwei
Sekunden nicht betätigt werden oder falls
"Set" gedrückt wird, findet der Wechsel zur
Registerkarte Stunden (h00) und Minuten ('00)
statt: Mit den Tasten "UP" und "DOWN"
jeweils die Stunden und die Minuten einstel-
len. Falls die Tastatur für mehr als 15
Sekunden nicht betätigt (Timeout) oder ein-
mal die Taste "fnc" gedrückt wird, so wird der
letzte auf dem Display angezeigte Wert
bestätigt und man kehrt zur vorausgehenden
Anzeige zurück.
ANMERKUNG: Immer mit der Taste "Set"
bestätigen, um die Einstellung der
Stunden/Minuten/Tage zu speichern.
ANMERKUNG 2: Es wird empfohlen, den
ersten Tag d00 als SONNTAG zu definieren.
MENÜ PARAMETER-PROGRAMMIERUNG
Der Zugriff auf das Menü erfolgt durch
Betätigung der Taste ‚Set' für mindestens 5 s.
Der Aufbau des Menüs sieht die
Unterteilung aller Parameter-Registerkarten
in zwei Ebenen vor. Es ist möglich, alle
Registerkarten der Ebene 1 durch Eingabe
des Passworts ‚PA1' aufzurufen.
Blättern Sie die Registerkarten der Ebene 1
mit den Tasten ‚UP' und ‚DOWN' durch.
Betätigen und lassen Sie die Taste ‚Set' beim
gewählten Label los, um auf die Parameter
zuzugreifen.
Blättern Sie die in der Registerkarte vorhande-
nen Label mit den Tasten ‚UP' und ‚DOWN'
durch, betätigen Sie ‚Set', um den aktuellen
Wert des gewählten Parameters anzuzeigen,
verwenden Sie ‚UP' und ‚DOWN' und richten
Sie den gewünschten Wert durch Betätigen
von ‚Set' ein. Wählen Sie zum Zugriff auf die
Registerkarten der Ebene 2, innerhalb der
Registerkarte ‚Cnf', das Label ‚PA2' und geben
Sie anschließend das Passwort ‚PA2' gefolgt
durch die Bestätigung mit der Taste ‚Set' ein.
Innerhalb dieser Ebene befinden sich alle
Parameter, die in Ebene 1 nicht bearbeitet
werden können.
ANMERKUNG: Die Parameter der Ebene 1
sind nur beim Verlassen des ‚Menü
Parameter-Programmierung' und
Wiederholen der Arbeitsgänge zur
Verwaltung der Registerkarten der Ebene 1
einsehbar.
