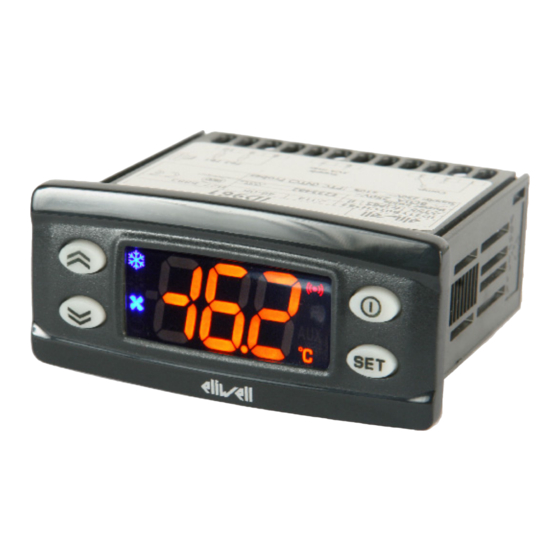

- Seite 1 PLUS 961 - 971 - 974 Elektronische Regler für Kühleinheiten...
-
Seite 3: Inhaltsverzeichnis
INHALT BENUTZERSCHNITTSTELLE ..TASTEN UND LED ......MENÜ PROGRAMMIERUNG..MENÜ GRUNDBEFEHLE ....SPERRE GRUNDBEFEHLÄNDERUNG MENÜ DI PROGRAMMIERUNG .. BENUTZUNG DER COPY CARD .. PASSWORD ........MANUELLE AKTIVIERUNG DES ABTAUZYKLUSSES......DIAGNOSE........ALARM ..........10 ALARM FÜR MAX. TEMPERATUR UND MIN. TEMPERATUR .... 11 MECHANISCHE MONTAGE .. -
Seite 4: Elektronische Regler Für Kühleinheiten
DEUTSCH Elektronische Regler für Kühleinheiten * Zum Aktivieren der Funktion LOC: - das Menü “Grundbefehle” mit Taste aufrufen - innerhalb von 2 Sekunden die Tasten betätigen. Bei aktivierter LOC Funktion erscheint beim Zugriffsversuch auf das Menü “Parameter” die Anzeige LOC. In diesem Fall lassen sich die Parameter zwar einsehen, aber nicht ändern. -
Seite 5: Tasten Und Led
TASTEN UND LED Led Reduzierter Sollwert/Economy Drücken und loslassen Blinkend: Reduzierter Sollwert aktiviert Blättert in den Menüoptionen Erhöht die Werte Mindestens 5 s lang drücken Verdichter-Led Aktiviert die manuelle Abtaufunktion Permanent erleuchtet: Verdichter eingeschaltet Blinkend: Verzögerung, Schutz oder Aktivierung blockiert DOWN Drücken und loslassen Led Defrost... -
Seite 6: Menü Programmierung
MENÜ PROGRAMMIERUNG Auf die in Menüs organisiertem Ressourcen kann durch Drücken und Loslassen der Taste (Menü “Grundbefehle”) bzw. durch über 5 Sekunden langes Drücken der Taste (Menü Programmierung”) zugegriffen werden. Bei Nichtbenutzung der Tastatur für mehr als 15 Sekunden (Timeout) oder nach einmaligem Drücken der Taste wird der letzte am Display angezeigte Wert übernommen und die vorhergehende Anzeige wieder eingeblendet. -
Seite 7: Sperre Grundbefehländerung
SPERRE GRUNDBEFEHLÄNDERUNG Das Gerät verfügt über die Option Tastatursperre. Die Tastatur kann nach Aufrufen des Menüs “Grundbefehle” mit Taste und hier durch Drücken innerhalb von 2 Sekunden der Taste sowie bzw. durch entsprechende Programmierung des Parameters “LOC” (siehe Registerkarte mit Label “diS”) gesperrt werden Bei gesperrter Tastatur besteht weiterhin die Möglichkeit, das Menü... -
Seite 8: Gebrauch Der Copy Card
GEBRAUCH DER COPY CARD Mit dem an den seriellen TTL-Port angeschlossenen Zubehör Copy Card ist die schnelle Programmierung der Geräteparameter (Uploaden und Downloaden des Parametersatzes eines oder mehrerer Geräten des gleichen Typs) möglich. Die Vorgänge Upload (Label UL) und Formatierung des Schlüssels (Label Fr) laufen folgendermaßen ab: Die Registerkarte “FPr”... -
Seite 9: Password
PASSWORT Das Passwort “PA1” bietet Zugriff auf die Programmierungsparameter. In Standardkonfiguration ist das Passwort nicht aktiviert (Wert = 0). Zur Aktivierung (Wert ≠ 0) sowie zum Zuordnen des gewünschten Werts das Menü “Programmierung” auf der Registerkarte mit Label “diS” aufrufen. Bei aktiviertem Passwort wird zur Eingabe beim Aufrufen des Menüs “Programmierung”... -
Seite 10: Alarm
ALARME Label Defekt Ursache Auswirkungen Problembehebung • Anzeige Label E1 • Messung von Werten außerhalb des • Alarmsymbol permanent erleuchtet • Überprüfen des Fühlertyps NTC/ Betriebsbereichs • Deaktivierung des Reglers Höchst- und Fühler 1 defekt PTC (H00) Mindesttemperaturalarm (Zelle) • die Kabel der Fühler überprüfen •... -
Seite 11: Alarm Für Max. Temperatur Und Min. Temperatur
ALARM FÜR MAX. TEMPERATUR UND MIN. TEMPERATUR Temperatur als Relativer Wert Temperatur als Absoluter Wert zum Sollwert (Att=1) (Att=0) Setpoint LAL + AFd LAL - AFd Setpoint - LAL Setpoint + HAL Setpoint - LAL + AFd Setpoint + HAL - AFd Mindesttemperaturalarm Temp. -
Seite 12: Mechanische Montage
MECHANISCHE MONTAGE Das Instrument ist für die Paneelmontage konzipiert worden. Eine Öffnung von 29x71 mm ausführen, das Instrument einsetzen und mit den mitgelieferten Bügeln befestigen. Die Montage des Instruments in Umgebungen vermeiden, in denen des in besonderem Maße Feuchtigkeit und/oder Schmutz ausgesetzt ist; es ist ausschließlich für Umgebungen mit normaler Verunreinigung geeignet. -
Seite 13: Benutzungsbedingungen
Instruments realisiert werden. HAFTUNG UND RESTRISIKEN Die Firma ELIWELL CONTROLS SRL haftet in keiner Weise für eventuelle Schäden, die entstehen können durch: - Unsachgemäße Installation/ Benutzung, insbesondere bei Nichtübereinstimmung mit den durch Vorschriften bzw. hier gemachten Sicherheitsangaben;... -
Seite 14: Haftungsausschluss
Verantwortung für die mit ihr verbundene Benutzung. Gleiches gilt für Personen oder Firmen, die bei der Abfassung des Handbuchs mitgewirkt haben.ELIWELL CONTROLS SRL behält sich das Recht vor, jederzeit und ohne vorherige Ankündigung, Änderungen funktioneller oder ästhetischer Art sowie Verbesserungen vorzunehmen. - Seite 15 Das Gerät entspricht EN13485 wie folgt: - Für Lagerung geeignet - Klimabereich A - Messklasse 1 im Bereich -35°C bis 25°C (*) (* ausschließlich mit Einsatz von Eliwell Fühlern NTC) Prüfzeichen/Zertifikate: ENEC/UL (am Geräteetikett überprüfen). Klassierung: Betriebseinrichtung (keine Sicherheitseinrichtung) für Zurüstung.
-
Seite 16: Tabelle Der Parameter
TABELLE PARAMETERBESCHREIBUNG PAR. BESCHREIBUNG SEtpoint. Sollwert der Temperaturregelung. REGLER VERDICHTER (Registerkarte mit Bezeichnung “CP”) diFferential. Eingriffdifferential des Verdichterrelais. Der Verdichter hält beim Erreichen des angezeigten Sollwerts (auf Anzeige der Einstellsonde) an und er läuft bei einer Temperatur wieder an, die dem Sollwert plus dem Wert des Differentials entspricht. - Seite 17 defrost interval time. Zeit des Intervalls zwischen dem Beginn von zwei aufeinander folgenden Abtauzyklen. defrost Counting type. Wahl der Zählweise des Abtauintervalls. 0 = Betriebsstunden Verdichter (Verfahren DIGIFROST®); Abtauung nur bei eingeschaltetem Verdichter aktiv, nac Einschalten des Instruments. 1 = Real Time - Betriebsstunden Gerät; die Zählung der Abtauung ist bei eingeschalteter Maschine immer aktiv 2 = Verdichter Anhalten.
- Seite 18 ALARME (Registerkarte mit Bezeichnung “AL”) Gestattet die Wahl die parameters HAL und LAL als absoluter wert (Att=0) oder relativer Wert (Att=1). Alarm Fan differential. Differential zwischen den Temperaturalarmen. Higher ALarm. Alarm max. Temperatur. Wert der Temperatur (verstanden als relativer Wert), bei deren Überschreitung der Alarm angezeigt wird.
- Seite 19 2 = Anzeige der Bezeichnung „dEF“ während des Abtauens bis zum nachfolgenden Erreichen des Sollwerts. display read-out. Wahl °C oder °F für die Anzeige der von der Sonde gelesenen Temperatur. 0 = °C, 1 = °F. ANMERKUNG: mit der Änderung von °C zu °F oder umgekehrt werden die Werte Sollwert, Differential usw.
- Seite 20 Parameters - Default Setting PAR. ID961 ID971 ID974 U.M. RANGE DEFAULT RANGE DEFAULT RANGE DEFAULT -50,0 ... 99,0 -50,0 ... 99,0 -50,0 ... 99,0 °C/°F +0,1 ... +30,0 +0,1 ... +30,0 +0,1 ... +30,0 °C/°F LSE ... +302 99,0 LSE ... +302 99,0 LSE ...
- Seite 21 PAR. ID961 ID971 ID974 U.M. RANGE DEFAULT RANGE DEFAULT RANGE DEFAULT 0 ... 10 0 ... 10 0 ... 10 hours 0 ... 999 0 ... 999 0 ... 999 0 ... 10 0 ... 10 0 ... 10 hours 0 ...
- Seite 22 C C O O N N N N E E C C T T I I O O N N S S / / C C O O N N N N E E S S S S I I O O N N I I / / C C O O N N E E X X I I O O N N E E S S / / A A N N S S C C H H L L U U S S S S - - P P L L A A N N / / C C O O N N N N E E X X I I O O N N S S / / ПОДКЛЮЧЕНИЕ ID961 ID971 ID961...
- Seite 23 TECHNICAL DATA (DATI TECNICI) Mechanical Caracteristics (Caratteristiche Meccaniche) Front protection (Protezione frontale): IP65. Housing (Contenitore): PC+ABS UL94 V-0 resin plastic casing, polycarbonate glass, thermoplastic resin keys Dimensions (Dimensioni): front 74x32 mm, depth 59 mm. (excluding terminals) Mounting (Montaggio): panel mounting with 71x29 mm (+0.2/-0.1 mm) drilling template. Terminals (Morsetti): screw terminal for cable with a diameter of 2,5mm Serial (Seriale):...
