ID 974
Controller für "belüftete" Kühleinheiten

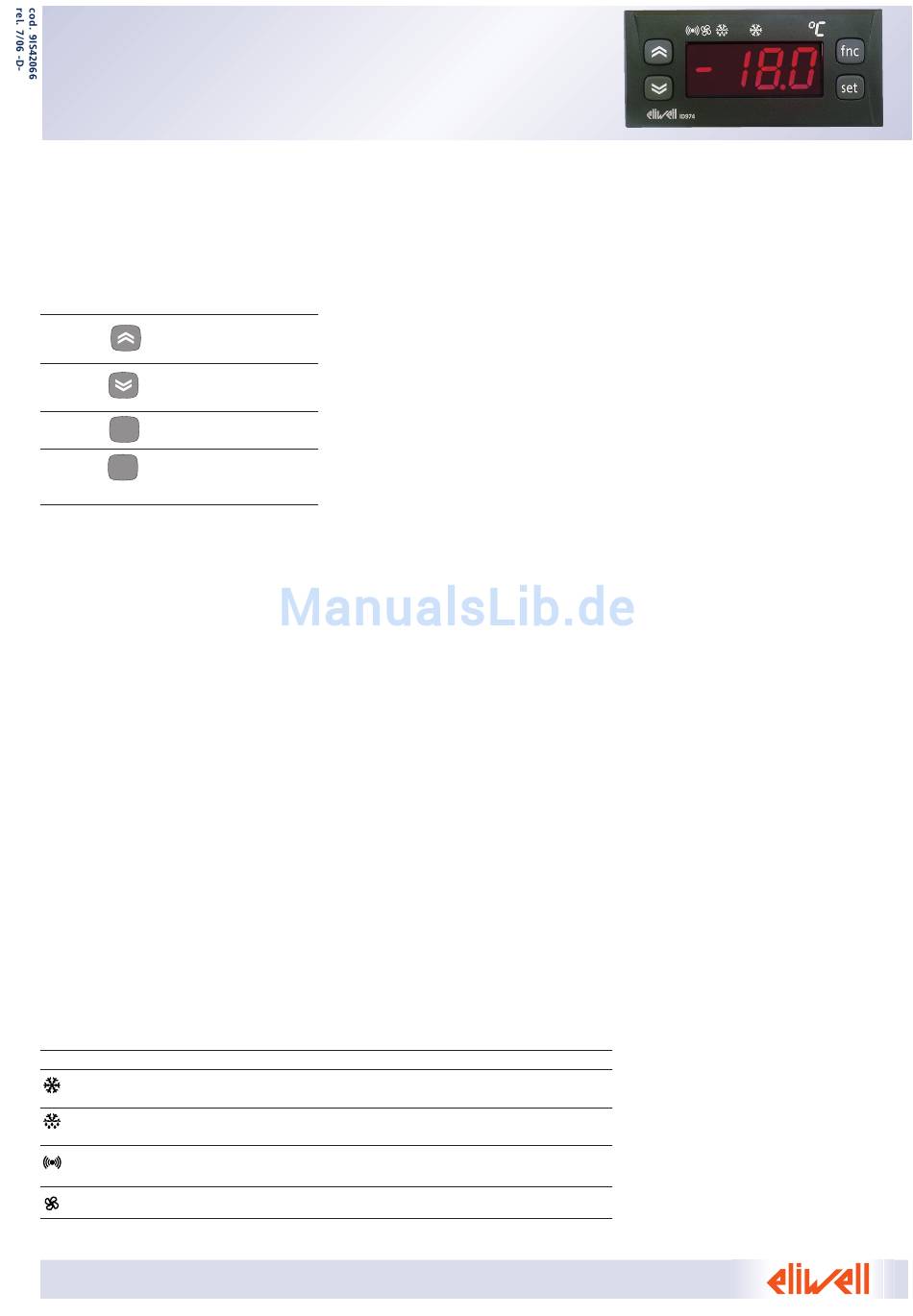

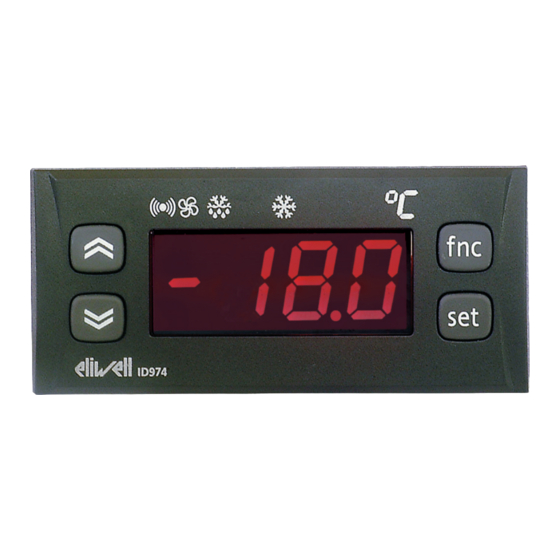

BENUTZERSCHNITTSTELLE
Der Benutzer verfügt über einen Display
sowie vier Tasten für die Steuerung des Status
und die Programmierung des Instruments.
TASTEN UND MENÜ
Taste UP
Durchläuft die Positionen des Menüs
Hebt die Werte an
Aktiviert die manuelle Abtauung
Taste DOWN
Durchläuft die Positionen des Menüs
Senkt die Werte
Programmierbar mit Parameter
Taste fnc
Funktion ESC (Verlassen)
fnc
Programmierbar mit Parameter
Taste set
Zugang zum Sollwert
set
Zugang zu den Menüs
Bestätigung der Befehle
Anzeige der Alarme (falls vorhanden)
Bei Einschalten führt das Instrument einen
Lamp-Test durch; für einige Sekunden blin-
ken das Display und die Leds auf, um den
einwandfreien Betrieb derselben zu über-
prüfen. Das Instrument weist zwei
Hauptmenüs auf, das Menü
„Maschinenstatus" und das Menü
„Programmierung".
ZUGANG ZU DEN MENÜS UND
BENUTZUNG
Die Programmierung des Instruments ist in
Menüs organisiert, zu denen man gelangt
wenn die Taste „set" gedrückt und sofort
losgelassen wird (Menü „Maschinenstatus")
oder durch Drücken der Taste „set" für
mehr als 5 Sekunden (Menü
„Programmierung").
Für den Zugang zu den einzelnen
Registerkarten, die durch die entsprechen-
de Bezeichnung dargestellt werden, muss
die Taste „set" einmal gedrückt werden.
An diesem Punkt ist es möglich, den Inhalt
einer jeden Registerkarten durchzusehen,
zu ändern oder die darin vorgesehenen
Funktionen zu benutzen.
Wenn die Tastatur für mehr als 15
LED
Position
Zugeordnete Funktion
Kompressor oder Relais 1
Abtauen
Alarm
Gebläse
Sekunden nicht betätigt wird (Timeout)
oder wenn die Taste „fnc" einmal gedrückt
wird, so wird der zuletzt auf dem Display
angezeigte Wert bestätigt und man kehrt
zur vorausgehenden Anzeige zurück.
MENÜ MASCHINENSTATUS
Zum Aufrufen des Menüs
„Maschinenstatus" die Taste „set" kurz
drücken und wieder loslassen.
Falls keine Alarme vorhanden sind, so
erscheint die Bezeichnung „SEt". Mit den
Taste „UP" und „DOWN" können die übri-
gen im Menü enthaltenen Registerkarten
durchgegangen werden; dies sind:
-Pb1: Registerkarte Wert Sonde 1;
-Pb2: Registerkarte Wert Sonde 2;
-SEt: Registerkarte Einstellung Sollwert.
Einstellung Sollwert
Den „Maschinenstatus" durch Drücken
und sofortiges Wiederloslassen der Taste
„set" aufrufen. Es erscheint die
Bezeichnung der Registerkarte „SEt". Zum
Anzeigen des Sollwerts erneut die Taste
„set" drücken. Der Sollwert erscheint auf
dem Display. Zum Ändern des Sollwerts
innerhalb von 15 Sekunden die Tasten
„UP" und „DOWN" betätigen.
Falls der Parameter LOC = y ist, so kann
der Sollwert nicht geändert werden.
Alarm vorhanden
Falls ein Alarm vorhanden ist, so erscheint
die Bezeichnung der Registerkarte „AL" bei
Aufrufen des Menüs „Maschinenstatus"
(siehe Abschnitt „Diagnose").
Anzeige Sonde
Die Taste „set" drücken, während die ent-
sprechende Bezeichnung angezeigt wird,
es erscheint der Wert, der der
Bezeichnung zugeordnet ist.
MENÜ PROGRAMMIERUNG
Zum Aufrufen des Menüs
„Programmierung" die Taste „set" für mehr
als 5 Sekunden drücken.
Status
ON für Kompressor an; blinkend für Verzögerung, Schutz oder
Aktivierung blockiert
ON für Abtauen in Betrieb; blinkend für manuelle Aktivierung oder
über digitalen Eingang
ON für Alarm aktiv; blinkend für Alarm stummgeschaltet
ON für Gebläse in Betrieb
Falls vorgesehen wird ein PASSWORD für
den Zugang verlangt (Parameter „PA1")
und anschließend erscheint die
Bezeichnung der ersten Registerkarte.
Zum Durchgehen der übrigen
Registerkarten die Tasten „UP" und
„DOWN" benutzen. Zum Öffnen der
Registerkarte „set" drücken. Es erscheint
die Bezeichnung des ersten sichtbaren
Parameters. Zum Durchgehen der übrigen
Parameter die Tasten „UP" und „DOWN"
benutzen, zum Ändern des Parameters die
Taste „set" drücken und loslassen, dann
den gewünschten Wert mit den Tasten
„UP" und „DOWN" eingeben, mit der Taste
„set" bestätigen und dann zum nächsten
Parameter übergehen.
PASSWORD
Die Password „PA1" gestattet den Zugang
zu den Programmierungsparametern. Bei
der Standardkonfigurierung ist die
Password nicht vorhanden. Zur Aktivierung
(Wert ≠0) und zur Zuordnung des Werts
auf der Registerkarte mit der Bezeichnung
„diS" das Menü „Programmierung" aufru-
fen. Falls die Password aktiviert ist, so wird
sie beim Aufrufen des Menüs
„Programmierung" angezeigt (siehe
Abschnitt Programmierungsmenü).
MANUELLE AKTIVIERUNG DES ABTAU-
ZYKLUSSES
Zur manuellen Aktivierung des
Abtauzyklusses die Taste „UP" für mehr als
5 Sekunden gedrückt halten.
Falls die Voraussetzungen für das Abtauen
nicht gegeben sind (zum Beispiel falls die
Temperatur der Verdampfersonde über der
Temperatur Ende Abtauung liegt), so blinkt
das Display drei (3) Mal auf, um anzuzeigen,
dass der Vorgang nicht ausgeführt wird.
BENUTZUNG DER COPY CARD
Die Copy Card ist ein Zubehör, das an den
seriellen Port vom Typ TTL angeschlossen
wird und die schnelle Programmierung der
Parameter des Instruments gestattet. Dabei
wie folgt vorgehen:
Fr-Format
Mit diesem Befehl kann die Copy Card for-
matiert werden; dieser Vorgang sollte bei der
ersten Benutzung vorgenommen werden.
Achtung: Falls die Copy Card programmiert
worden ist, so werden bei Benutzung des
Parameters „Fr" sämtliche eingegebenen
Daten gelöscht. Der Vorgang kann nicht
rückgängig gemacht werden.
