Eliwell ID 961 A Anleitung

cod. 9IS42068
D
rel. 6/04

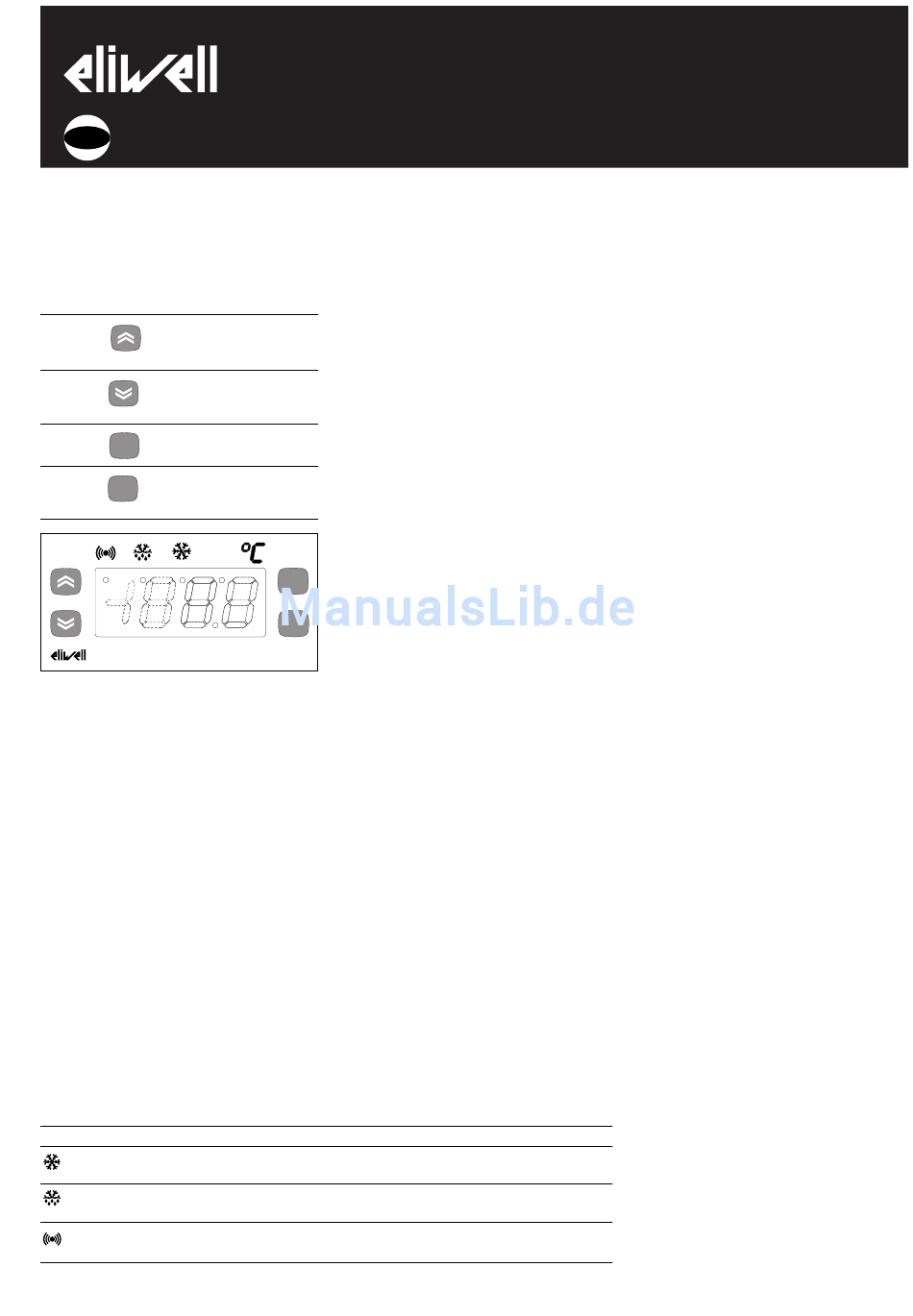

BENUTZERSCHNITTSTELLE
Der Benutzer verfügt über einen Display
sowie vier Tasten für die Kontrolle des Status
und die Programmierung des Instruments.
TASTEN UND MENÜS
Taste UP Geht die Menüpositionen durch
Hebt die Werte an
Aktiviert die manuelle Abtauung
Taste DOWN Geht die Menüpositionen durch
Senkt die Werte
Taste fnc Funktion ESC (Ausgang)
fnc
Taste Set Zugang zum Sollwert
set
Zugang zum Menü
Bestätigt die Befehle
ID961
Beim Einschalten führt das Instrument einen Lamp
Test durch; für einige Sekunden blinken das Display
und die Leds zur Überprüfung des
ordnungsgemäßen Zustands. Das Instrument weist
zwei Hauptmenüs auf, das Menü
"Maschinenstatus" und das Menü
"Programmierung".
ZUGANG UND BENUTZUNG DER MENÜS
Die Ressourcen sind in Menüs organisiert, zu
denen man durch Drücken und sofortiges
Loslassen der Taste "Set" (Menü "Maschinenstatus")
oder durch Gedrückthalten der Taste "Set"
für mehr als 5 Sekunden (Menü
Programmierung") gelangt. Für den Zugang
zum Inhalt der einzelnen Registerkarten, die
durch das entsprechende Label gekennzeich-
net werden, einfach ein weiteres Mal die
Taste "Set" drücken. An diesem Punkt ist es
möglich, den Inhalt der einzelnen
Registerkarten durchzugehen, ihn zu ändern
LED
Position Zugeordnete Funktion
Verdichter oder Relais 1
Abtaubetrieb
Alarm
ID 961 A
Elektronische Controller für Kühleinheiten mit
Alarmausgang
oder die darauf vorgesehenen Funktionen zu
benutzen. Falls die Tastatur für mehr als 15
Sekunden nicht betätigt wird (Timeout) oder
falls einmal die Taste "fnc" gedrückt wird, so
wird der letzte auf dem Display angezeigte
Wert bestätigt und man kehrt zur vorausge-
henden Anzeige zurück.
MENÜ MASCHINENSTATUS
(Siehe Aufbau des Menüs Maschinenstatus)
Zum Aufrufen des Menüs "Maschinenstatus" die
Taste "Set" drücken und sofort loslassen. Falls
keine Alarme vorliegen, so erscheint das Label
"SEt". Mit den Tasten "UP" und "DOWN" könen
die übrigen im Menü enthaltenen Registerkarten
durchgegangen werden, das heißt:
-AL: Registerkarte Alarme (falls vorhanden);
-Pb1: Registerkarte Wert Fühler 1;
-SEt: Registerkarte Einstellung der Sollwerte.
Einstellung Sollwert
Zum Aufrufen des Menüs "Maschinenstatus"
f nc
die Taste "Set" drücken und sofort loslassen.
Es erscheint das Label der Registerkarte
"Set". Zum Anzeigen des Sollwerts erneut
set
die Taste "Set" drücken. Der Sollwert
erscheint auf dem Display. Zum Ändern des
Sollwerts innerhalb von 15 Sekunden die
Tasten "UP" und "DOWN" betätigen. Falls
der Parameter LOC = y, so kann der
Sollwert nicht geändert werden.
Anzeige Fühler
Wenn das entsprechende Label vorhanden
ist, die Taste "Set" drücken; es erscheint das
Label des zugeordneten Fühlers.
MENÜ PROGRAMMIERUNG
(Siehe Aufbau des Menüs Programmierung)
Zum Aufrufen des Menüs "Programmierung"
die Taste "Set" für mehr als 5 Sekunden
drücken. Falls erforderlich wird das PAS-
SWORD für den Zugang verlangt (siehe
Parameter "PA1") und anschließend
erscheint das Label der ersten Registerkarte.
Zum Durchgehen der übrigen Registerkarten
die Tasten "UP" und "DOWN" betätigen.
Zum Öffnen der Registerkarte "Set" drücken.
Es erscheint das Label des ersten sichtbaren
Parameters. Zum Durchgehen der übrigen
Parameter die Tasten "UP" und "DOWN"
Status
ON für Verdichter an; blinkend für verzögert,
Schutz oder Aktivierung blockiert
ON für Abtauung läuft; blinkend für Aktivierung
manuell
ON bei aktivem Alarm
benutzen, zum Ändern des Parameters die
"Set" drücken und sofort wieder loslassen,
den gewünschten Wert mit den Tasten "UP"
und "DOWN" einstellen und dann mit der
Taste "set" bestätigen und zum nächsten
Parameter übergehen.
ANMERKUNG: Es wird empfohlen, das
Instrument immer aus- und wieder einzuschal-
ten, wenn die Konfigurierung der Parameter
geändert worden ist, um Funktionsstörungen
der Konfigurierung und/oder der laufenden
Zeitsteuerung zu vermeiden.
PASSWORD
Das Password "PA1" gestattet den Zugang
zu den Programmierungsparametern. Bei
der Standardkonfigurierung ist das Password
nicht vorhanden. Zum Befähigen sowie zum
Zuordnen des gewünschten Werts das Menü
"Programmierung" auf der Registerkarte mit
dem Label "diS" aufrufen. Falls das Password
befähigt ist, so ist es beim Öffnen des
Menüs "Programmierung" sichtbar.
MANUELLE AKTIVIERUNG DES
ABTAUZYKLUSSES
Die manuelle Aktivierung des
Abtauzyklusses erfolgt, indem die Taste "UP"
für 5 Sekunden gedrückt gehalten wird.
BENUTZUNG DER COPYCARD
Die Copy Card ist ein Zubehörgerät, das an
den seriellen Port vom Typ TTL angeschlos-
sen wird und die schnelle Programmierung
der Parameter des Instruments gestattet. Der
Vorgang wird auf folgende Weise ausgeführt:
Fr-Format
Mit diesem Befehl ist es möglich, den Schlüssel
zu formatieren, was bei der ersten Benutzung
empfohlen wird. Achtung: Wenn der Schlüssel
programmiert worden ist, so werden bei
Benutzung des Parameters "Fr" alle eingegebe-
nen Daten gelöscht. Der Vorgang kann nicht
rückgängig gemacht werden.
UL-Upload Mit diesem Vorgang werden die
Programmierungsparameter in das
Instrument geladen.
dL-Download Mit diesem Vorgang werden
die Programmierungsparameter aus dem
Instrument heruntergeladen. Die Vorgänge
werden auf der Registerkarte mit dem Label
"FPr" vorgenommen; je nach Fall die
Befehle "UL", "dL" oder "Fr" wählen; die
Befähigung zum Vorgang wird mit der Taste
"Set" erteilt. Falls der Vorgang ausgeführt
wird, so erscheint "y", falls er fehlschlägt
erscheint hingegen "n".
ANMERKUNG:
• UPLOAD: Instrument —> Copy Card
• DOWNLOAD: Copy Card —> Instrum.
