ABMESSUNGEN UND MECHANISCHER EINBAU
MECHANISCHER EINBAU

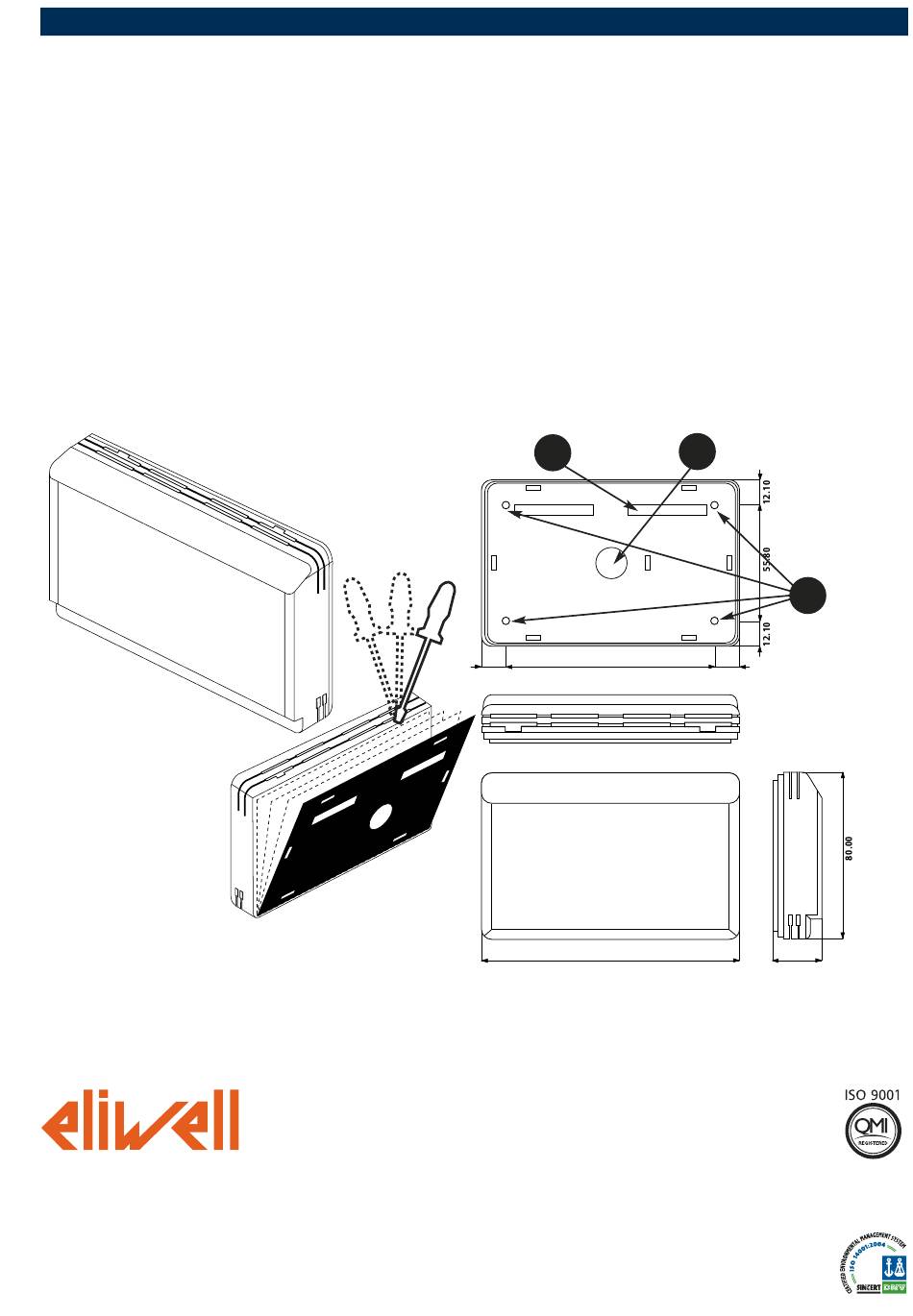

Das Gerät ist für die Wandmontage ausgelegt (siehe Abbildung 1).
Nach Abnahme der schwarzen Frontblende (Abbildung 3) an der
Installationswand 4 Bohrungen mit Durchmesser 4 mm im vorgesehenen
Abstand anfertigen (siehe Abbildung 2 Pos. C). Die Rückseite mit vier
Schrauben an der Wand ausrichten. Nach Fertigstellung der Anschlüsse die
Frontblende des Tastenfelds einfach per Fingerdruck einrasten.
Die zulässige Umgebungstemperatur für einen einwandfreien betrieb liegt
im Bereich –5 bis 55 °C.
Das Gerät möglichst nicht an Orten mit hohem Feuchtigkeits- bzw.
Schmutzghehalt installieren. Es eignet sich für den Einsatz in normal ver-
schmutzter Umgebung. Sicherstellen, dass die Kühlungsschlitze des Geräts
ausreichend belüftet sind.
ELEKTRISCHE ANSCHLÜSSE
An den elektrischen Anschlüssen darf nur bei SPANNUNGSLOSEM
Gerät gearbeitet werden. Die Eingriffe sind von Fachpersonal
durchzuführen.
Der Anschluss erfolgt über:
• eine Schraubenklemmenleiste mit max. Querschnitt 2,5 mm
Versorgung und Relais (nur ein Leiter pro Klemme für die
Leistungsanschlüsse)
fig. 1
fig. 3
Eliwell Controls s.r.l.
Via dell'Industria, 15 • Zona Industriale Paludi • 32010 Pieve d'Alpago (BL) ITALY
Telephone +39 0437 986 111 • Facsimile +39 0437 989 066
Sales +39 0437 986 100 (Italy) • +39 0437 986 200 (other countries) • E-mail saleseliwell@invensyscontrols.com
Technical helpline +39 0437 986 300 • E-mail techsuppeliwell@invensyscontrols.com
www.eliwell.it
cod. 9IS44080
- D -
WM 961-961A
rel. 7/07
• eine Schraubenklemmenleiste mit max. Querschnitt 2 mm
Digitaleingang
• JST 2-Wege-Stecker für Open Collector-Ausgang (WM961A)
in Frontblende (Abbildung 2 Pos.o A) mit Zugriff durch Abnahme der
Frontblende (mit Schraubendreher o.ä. abhebeln) lt. Abbildung 3.
Die Kabel müssen durch die mittlere Bohrung der Rückseite eingeführt
werden (Abbildung 2 Pos. B).
Sicherstellen, dass Netz- und Betriebsspannung des Geräts übereinstim-
men.
Niemals die maximal zulässige Stromstärke überschreiten.
Der Fühler weist keine spezielle Einsatzpolarität auf und kann mit norma-
lem zweiadrigem Kabel verlängert werden (die Fühlerverlängerung beein-
trächtigt die elektromagnetische Verträglichkeit des Geräts: besondere
Sorgfalt ist daher beim Verkabeln geboten).
Fühler- und Versorgungskabel sollten von Leistungskabeln entfernt verlegt
werden.
Soweit vorhanden, ist der Ausgang Fernalarm wie die Fühlerkontakte in
ungefährlicher Spannung (SELV) ausgeführt.
2
für
Bei Montage an einer Metallplatte muss diese an das Erdpotenzial gelegt
sein.
A
12.10
© Eliwell Controls s.r.l. 2007 All rights reserved.
ELEKTRISCHE ANSCHLÜSSE
B
99.50
12.10
124.00
2
für Fühler und
fig. 2
C
25.00
5/5
