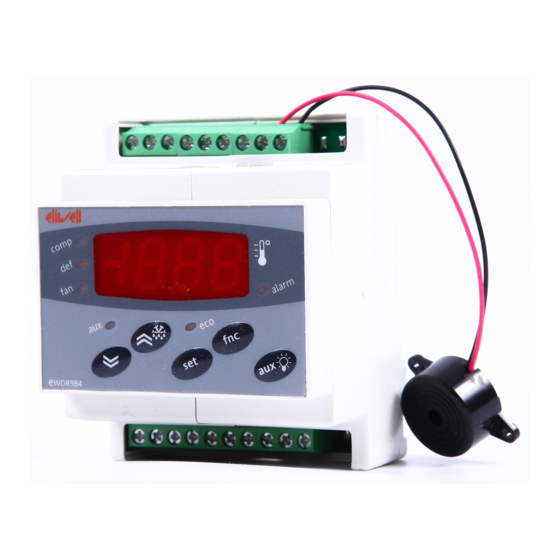

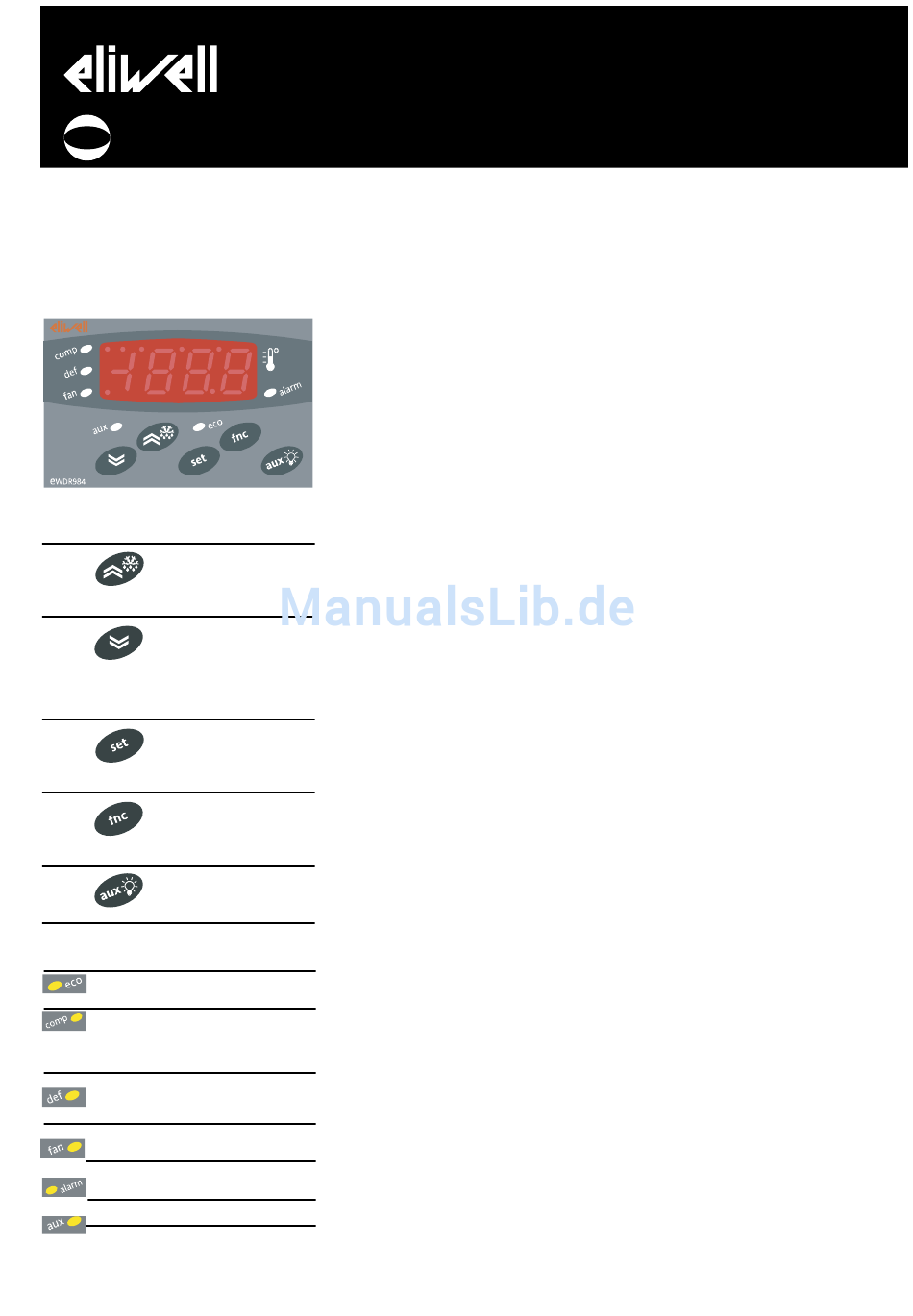

BENUTZERSCHNITTSTELLE
Der Benutzer verfügt über ein Display, sechs
LEDs zur Signalisierung von Statusbedingungen
und Alarmen sowie fünf Tasten für die
Statuskontrolle und die Programmierung des
Instruments.
TASTEN
UP Erhöhung des Parameterwerts
Durchblättern der Menüs und
Einschalten der Abtaufunktion Defrost
(Programmierbar durch Parameter
H31)
DOWN Verringerung des
Parameterwerts
Durchblättern der Menüs und
Einschalten der entsprechenden
Funktion
(Programmierbar durch Parameter
H32)
Einrichten (set)
Zugang zu den verschiedenen
Menüebenen, Anzeige von Alarmen,
Sollwert und Fühler
Zugriff auf die Parameter-
programmierung
fnc Verlassen der aktuellen
Menüebene, Bestätigung des
Parameterwerts
(Programmierbar durch Parameter
H32)
aux Aktivierung der
mittels Parameter zugewiesenen
Funktion H34
LED Beschreibung Anzeige
LED reduzierter 'on' wenn
Sollwert eingeschaltet Anzeige
Sollwert blinkend
LED für reduzierten Sollwert eingeschaltet
'on' an Verdichter
eingeschaltet. Blinkend
für Verzögerung, Schutz
oder Aktivierung blockiert
LED Abtauung 'on' während der
Abtauung. Blinkend
für manuelle Aktivierung
oder von Digitaleingang
LED Gebläse Während des
Gebläsebetriebs
permanent eingeschaltet
LED Alarm Blinkend bei
stummgeschaltetem
Alarm
Hilfs-LED 'on' bei aktivem Ausgang
Dezimalpunkt 'on' zur Anzeige des
Anliegens von Spannung
im Falle von Standby
aktiv und Display 'off'
EWDR 984
Elektronischer Regler für belüftete Kühlstellen
LED ZUR SIGNALISIERUNG
Der Status der externen Geräte, der
Funktionen und der Regler wird durch die
auf dem Gerät vorhandenen LED beschrie-
ben.
DISPLAY
Das Display dient der Anzeige der Eingänge,
des Sollwerts, der Parameter und deren
Werte, der Alarme, der Funktionen sowie des
Instrumenten-Status.
BESCHREIBUNG DER MENÜS
Der Zugriff auf beide Menüs erfolgt mittels
der Taste ‚Set', die bei Betätigung und
Freigabe sofort die Anzeige des ‚Menü
Maschinenstatus' ermöglicht. Das ‚Menü
Parameterprogrammierung' wird durch
Gedrückthalten der gleichen Taste für 5 s
aufgerufen.
Nach dem erfolgten Aufrufen eines der bei-
den Menüs ist das Umschalten zwischen den
Registerkarten der Ebene 1 mittels der Tasten
‚UP' und ‚DOWN' möglich. Das Öffnen der
Registerkarten erfolgt durch einmaliges
Betätigen der Taste ‚Set'. Anschließend ist es
möglich, den Inhalt der einzelnen
Registerkarten durchzugehen und die jeweils
verfügbaren Funktionen zu verändern oder
zu nutzen.
Das Verlassen beider Menüs erfolgt aus jeder
Ebene in drei Fällen: durch Betätigung der
Taste 'fnc', bei Bestätigung eines neuen
Wertes durch Drücken der Taste 'Set' oder
beim Ablauf des Timeout (15 s Inaktivität des
Geräts).
MENÜ MASCHINENSTATUS
Im ‚Menü Maschinenstatus' sind die
hauptsächlichen Registerkarten und
Informationen zum Gerät enthalten:
-AL: Registerkarte Alarme
-SEt: Registerkarte zur Einrichtung von
Sollwerten
- Pb1: Registerkarte ‚Wert Fühler 1'
- Pb2: Registerkarte ‚Wert Fühler 2'
- Pb3: Registerkarte ‚Wert Fühler 3'
Liegen keine Alarme vor, wird das Label ‚SEt'
angezeigt. Nunmehr ist es möglich, mit den
Tasten ‚UP' und ‚DOWN' alle anderen
Menüoptionen durchzugehen.
Der Zugriff auf jede Registerkarte ist durch
einmaliges Betätigen der Taste ‚Set' möglich.
Die Veränderung der Werte erfolgt unter
Verwendung der Tasten ‚UP' und‚ DOWN'
sowie der Taste ‚Set', mit der der gewählte
Wert bestätigt und die Rückkehr zur
nächsthöheren Ebene ermöglicht wird.
Einrichtung des Sollwertes
Rufen Sie das ‚Menü Maschinenstatus' auf.
Wenn keine Alarme vorliegen wird das Label
„SEt' angezeigt. Bei Betätigung und sofortiger
Freigabe der Taste ‚Set' ist es möglich, den
Sollwert unter Verwendung der Tasten ‚UP'
und ‚DOWN' einzurichten. Betätigen und las-
sen Sie ‚Set' oder ‚fnc' erneut los, um zur
Hauptebene des Menüs zurückzukehren.
Das Verlassen der Registerkarte zur
Einrichtung des Sollwertes erfolgt außerdem
bei Ablauf des Timeout.
Alarm aktiv
Falls eine Alarmbedingung vorliegt, erscheint
bei Aufruf des Menüs "Maschinenstatus" das
Label der Registerkarte "AL".
MENÜ PARAMETER-PROGRAMMIERUNG
Der Zugriff auf das Menü erfolgt durch
Betätigung der Taste ‚Set' für mindestens 5 s.
Der Aufbau des Menüs sieht die Unterteilung
aller Parameter-Registerkarten in zwei Ebenen
vor. Es ist möglich, alle Registerkarten der
Ebene 1 durch Eingabe des Passworts ‚PA1'
aufzurufen.
Blättern Sie die Registerkarten der Ebene 1
mit den Tasten ‚UP' und ‚DOWN' durch.
Betätigen und lassen Sie die Taste ‚Set' beim
gewählten Label los, um auf die Parameter
zuzugreifen. Blättern Sie die in der
Registerkarte vorhandenen Label mit den
Tasten ‚UP' und ‚DOWN' durch, betätigen Sie
‚Set', um den aktuellen Wert des gewählten
Parameters anzuzeigen, verwenden Sie ‚UP'
und ‚DOWN' und richten Sie den gewünsch-
ten Wert durch Betätigen von ‚Set' ein.
Wählen Sie zum Zugriff auf die
Registerkarten der Ebene 2, innerhalb der
Registerkarte ‚Cnf', das Label ‚PA2' und geben
Sie anschließend das Passwort ‚PA2' gefolgt
durch die Bestätigung mit der Taste ‚Set' ein.
Innerhalb dieser Ebene befinden sich alle
Parameter, die in Ebene 1 nicht bearbeitet
werden können.
ANMERKUNG: Die Parameter der Ebene 1
sind nur beim Verlassen des ‚Menü
Parameter-Programmierung' und
Wiederholen der Arbeitsgänge zur
Verwaltung der Registerkarten der Ebene
1 einsehbar.
Die Arbeitsgänge zur Verwaltung der
Parameter der Ebene 2 gleichen den bezüg-
lich des Aufbaus der Ebene 1 beschriebenen.
ANMERKUNG: Es wird empfohlen, das
Instrument immer aus- und wieder einzu-
schalten, wenn die Konfigurierung der
Parameter geändert worden ist, um
Funktionsstörungen der Konfigurierung
und/oder der laufenden Zeitsteuerung zu
vermeiden.
PASSWORT
Die Passwörter "PA1" und "PA2" gestatten
jeweils den Zugang zu den Parametern der
Ebene 1 und der Ebene 2. Zu ihrer
Veränderung durch Zuweisung des
gewünschten Wertes muss das ‚Menü
Parameter-Programmierung' innerhalb der
Registerkarte mit Label „diS" aufgerufen
werden.
Es wird um Eingabe der Passwörter gebeten:
- PA1 beim Aufrufen des ‚Menü Parameter-
Programmierung";
