Systembeschreibung
4.1
Messprinzip
Der Härteprüfer PCE-2600 bestimmt die Härte nach der Leeb-Rückprallmethode. Dazu verfügt das Gerät
über einen Schlagkörper aus Wolframcarbid, der über eine Feder gespannt wird. Auf Knopfdruck wird der
Schlagkörper nun gegen die Oberfläche des zu messenden Materials getrieben und prallt zurück. Beim
Aufprall geht ein Teil der kinetischen Energie verloren, wodurch sich die Aufprallgeschwindigkeit von der
Rückprallgeschwindigkeit unterscheidet. Ein eingebauter Permanentmagnet erzeugt eine proportionale
Spannung zu den Geschwindigkeiten. Damit kann nun die Leeb-Härte nach folgender Formel bestimmt
werden:
HL = 1000 x (V

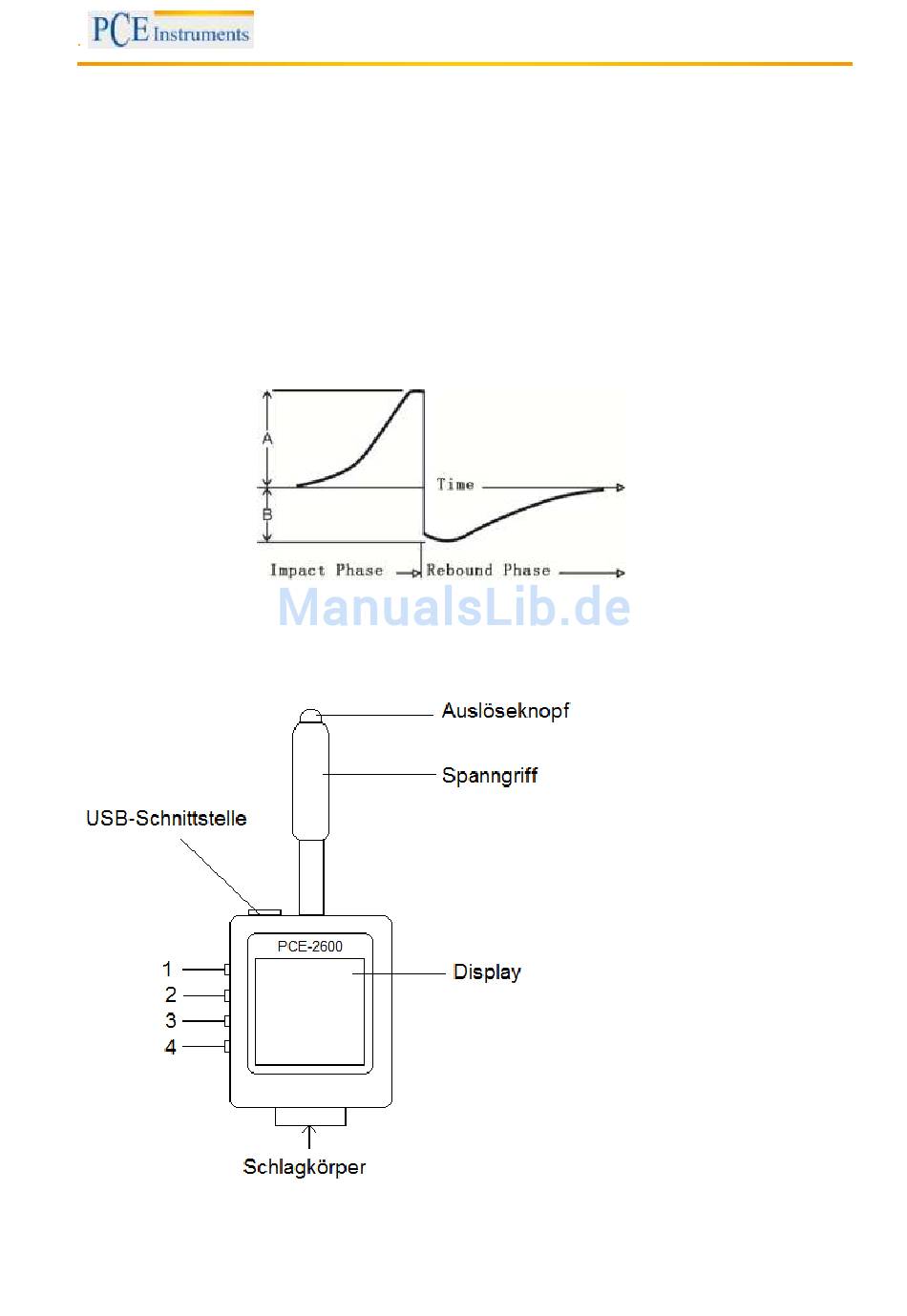

Das folgende Bild zeigt die erzeugte Spannung während des Auf- und Rückpralls.
Die Leeb-Härte HL kann nun vom Messgerät in andere Härte-Skalen umgerechnet werden.
4.2
Messgerät
BETRIEBSANLEITUNG
/ V
)
mit V
: Spannung, die beim Rückprall erzeugt wird
b
a
b
und V
a
5
: Spannung, die beim Aufprall erzeugt wird
