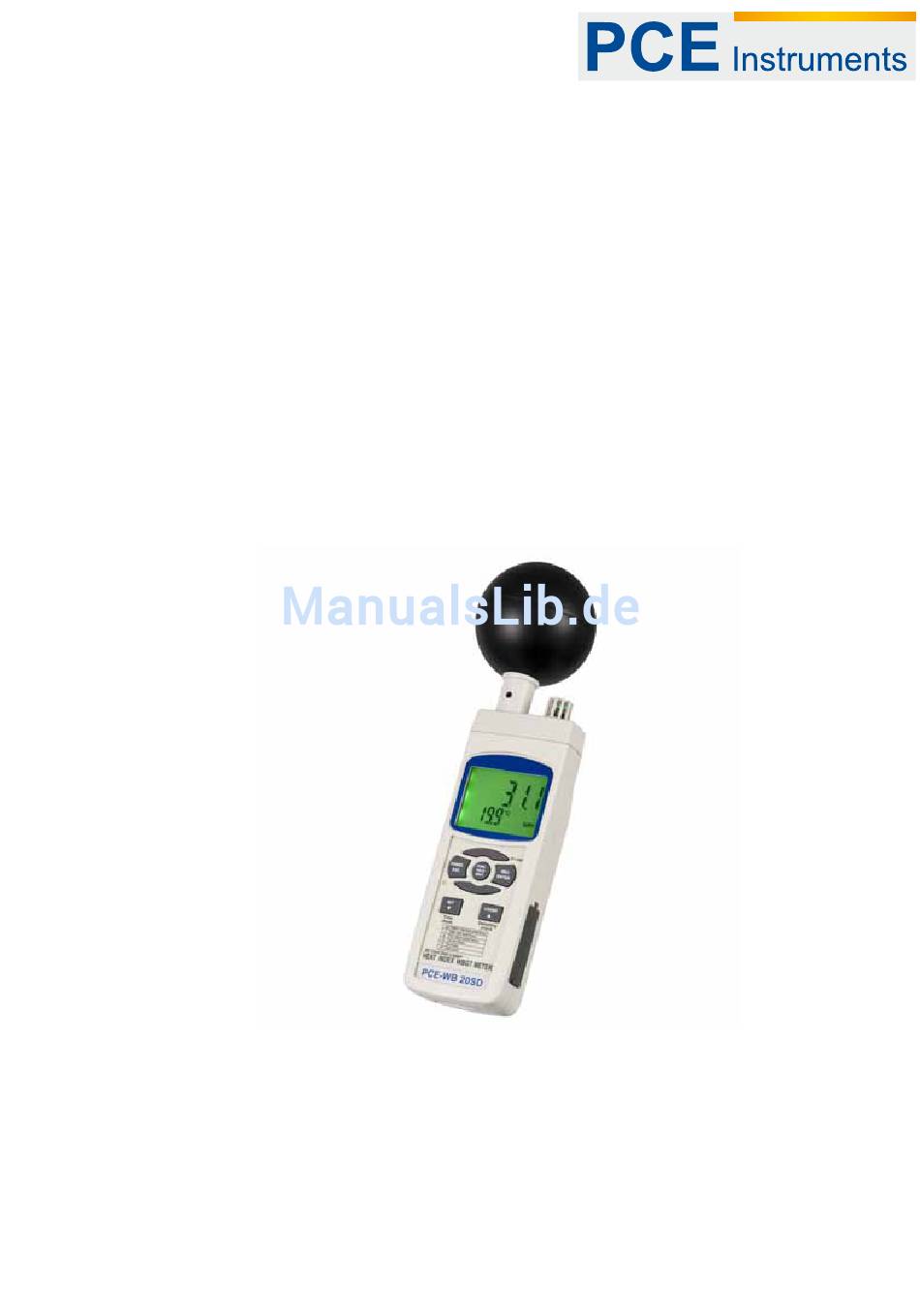

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Feuchtigkeitsmessgerät PCE -WB 20SD Version 1.2 20.03.2013...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Ausstattung ....................... 3 Spezifikationen ......................3 Beschreibung ......................6 Messung ........................7 Auswahl der Funktion ..........................7 Data-Hold-Funktion ............................ 8 Max- / Min-Funktion ........................... 8 Hintergrundbeleuchtung..........................8 Datenspeicher ......................8 Vorbereitung .............................. 8 Automatische Datenlogger-Funktion ......................9 Manuelle Datenlogger-Funktion ......................... 9 Zeit-Informationen ............................ -
Seite 3: Ausstattung
BETRIEBSANLEITUNG Ausstattung Das WBGT (Wet bulb globe Temperatur) Messverfahren wurde vom US-Militär für die Überwachung ihrer Training Camps entwickelt. Es verbreitete sich rasch in Betrieben und Sportstätten. WBGT unterliegt der Internationalen Standard Norm ISO 7243, der OSHA (US Occupation Safety), der Japan Society for Occupational Health und der SMA (Sports Medicine Australia). -
Seite 4: Elektrische Spezifikationen
BETRIEBSANLEITUNG Erweiterte Einstellungen Uhrzeit einstellen (Jahr / Monat / Tag / Stunde / Minute / Sekunde) WBG Alarmwert einstellen Dezimalpunkt der SD-Karte einstellen Automatische Ausschaltfunktion einstellen Warnton ein und ausstellen Temperatureinheit einstellen ( °C oder °F) ... - Seite 5 BETRIEBSANLEITUNG Black globe Temperatur (TG) 0 °C … 80 °C Messbereich °C 32 °F … 176 °F °F Auflösung °C 0,1 °C °F 0,1 °F Genauigkeit °C ± 0,6 °C (15 °C … 40 °C) °F ± 1,1 °F Feuchtigkeit 5 % R.H.
-
Seite 6: Beschreibung
BETRIEBSANLEITUNG Beschreibung Display Power-Taste (ESC, Hintergrundbeleuchtung) Hold-Taste (Funktion-Taste, Weiter-Taste) REC-Taste (Enter-Taste) SET-Taste ( -Taste, Zeit überprüfen) Logger-Taste ( -Taste, Aufzeichnungsintervall überprüfen) Feuchte- und Temperatursensor (TA Sensor) Black ball (Black globe Temperatur Sensor) SD-Kartenfach 3-10 RS-232 Ausgang 3-11 Reset-Taste 3-12 9 V Eingang (für Steckernetzteil) 3-13 Batteriefachdeckel 3-14... -
Seite 7: Messung
BETRIEBSANLEITUNG Messung Auswahl der Funktion 1. Einschalten Schalten Sie das Gerät über die Power-Taste (3-2) ein. Wenn Sie die Power-Taste für länger als 2 Sekunden gedrückt halten schalten Sie das Gerät aus. 2. Funktionen Das Gerät verfügt über 6 Funktionen a. -
Seite 8: Data-Hold-Funktion
BETRIEBSANLEITUNG 6. Feuchtigkeits und Lufttemperaturmessung a. Schalten Sie das Gerät über die Power-Taste (3-2) ein. b. Wählen Sie über die Hold-Taste (3-3) die Feuchtigkeits und Lufttemperaturmessung aus. c. Nun können Sie den Feuchtigkeitswert auf dem oberen Display ablesen. Die untere Zeile des Displays zeigt die Lufttemperatur an. -
Seite 9: Automatische Datenlogger-Funktion
BETRIEBSANLEITUNG d) Dezimalpunkt setzen: In der Werkseinstellung wird ein Punkt als Dezimalpunkt gesetzt, z.B. „20.6“ oder „1000.53“. Hier im deutschsprachigen Raum wird jedoch ein „Komma“ als Dezimalpunkt genommen, z.B. „20,6“ oder „1000,53“. Daher ist es sinnvoll das Format des Dezimalpunktes zu ändern, Informationen dazu finden Sie im Kapitel 7.3. -
Seite 10: Daten-Informationen
BETRIEBSANLEITUNG Daten-Informationen Im normalen Messmodus (also ohne Datenlogger-Funktion) können Sie über die Logger-Taste (3-6) das Aufzeichnungsintervall überprüfen. Das untere Display zeigt Ihnen dann das eingestellte Aufzeichnungsintervall an. Hierzu ist die Taste auch mit Sampling check“ beschriftet. SD-Speicherkarte a. Wenn Sie die SD-Speicherkarte erstmals in das Gerät stecken, generiert das Gerät einen Ordner auf der Speicherkarte: WBA01 b. -
Seite 11: Weiterführende Einstellungen
BETRIEBSANLEITUNG Weiterführende Einstellungen Während beim Gerät die Datenlogger Funktion NICHT aktiviert ist, drücken Sie bitte die SET-Taste (3-5) für länger als 2 Sekunden. Dadurch gelangen Sie in das Einstellmenü. Mit jedem weiteren Druck auf die FUNC.-HOLD-NEXT-Taste können Sie durch das Menü „fahren“: dAtE…... -
Seite 12: Auto-Power-Off-Funktion
BETRIEBSANLEITUNG Auto-Power-Off-Funktion Wenn das Display „PoFF“ anzeigt können Sie mit der -Taste (3-5) und der -Taste (3-6) „yES“ oder „no“ wählen. Wobei „yES“ heißt die Auto-Power-Off-Funktion ist AN, „no“ heißt die Auto-Power-Off-Funktion ist AUS. Bestätigen und speichern können Sie wieder mit der Enter-Taste (3-4). Pieper ein/aus Wenn das Display „bEEP“... -
Seite 13: System Zurücksetzen
BETRIEBSANLEITUNG 10 System zurücksetzen Wenn Sie ein Problem mit der Bedienung des Gerätes haben, weil z.B. das Gerät auf einen Tastendruck nicht mehr reagiert, können Sie das Gerät in den Ursprungszustand zurück setzen. Dieses geschieht wie folgt: Drücken Sie, während das Gerät eingeschaltet ist, mit einem spitzen Gegenstand die RESET-Taste (3-11) leicht hinein. -
Seite 14: Anhang
BETRIEBSANLEITUNG 12 Anhang 1. Empfohlene Grenzwerte zur Hitzebelastung bei Körperlichen Aktivitäten. Arbeit / Pause Verhältnis Leicht Mittel Schwer (Pro Stunde) Kontinuierliche Arbeit 30 °C / 86 °F 26,7 °C / 80 °F 25 °C / 77 °F 75% Arbeit, 25% Pause 30,6 °C / 87 °F 28 °C / 82 °F 25,9 °C / 78 °F... -
Seite 15: Entsorgung
BETRIEBSANLEITUNG 14 Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
