PCE Instruments PCE-MFM 4000 Bedienungsanleitung
Magnetstärkemesser
Verwandte Anleitungen für PCE Instruments PCE-MFM 4000
Inhaltszusammenfassung für PCE Instruments PCE-MFM 4000

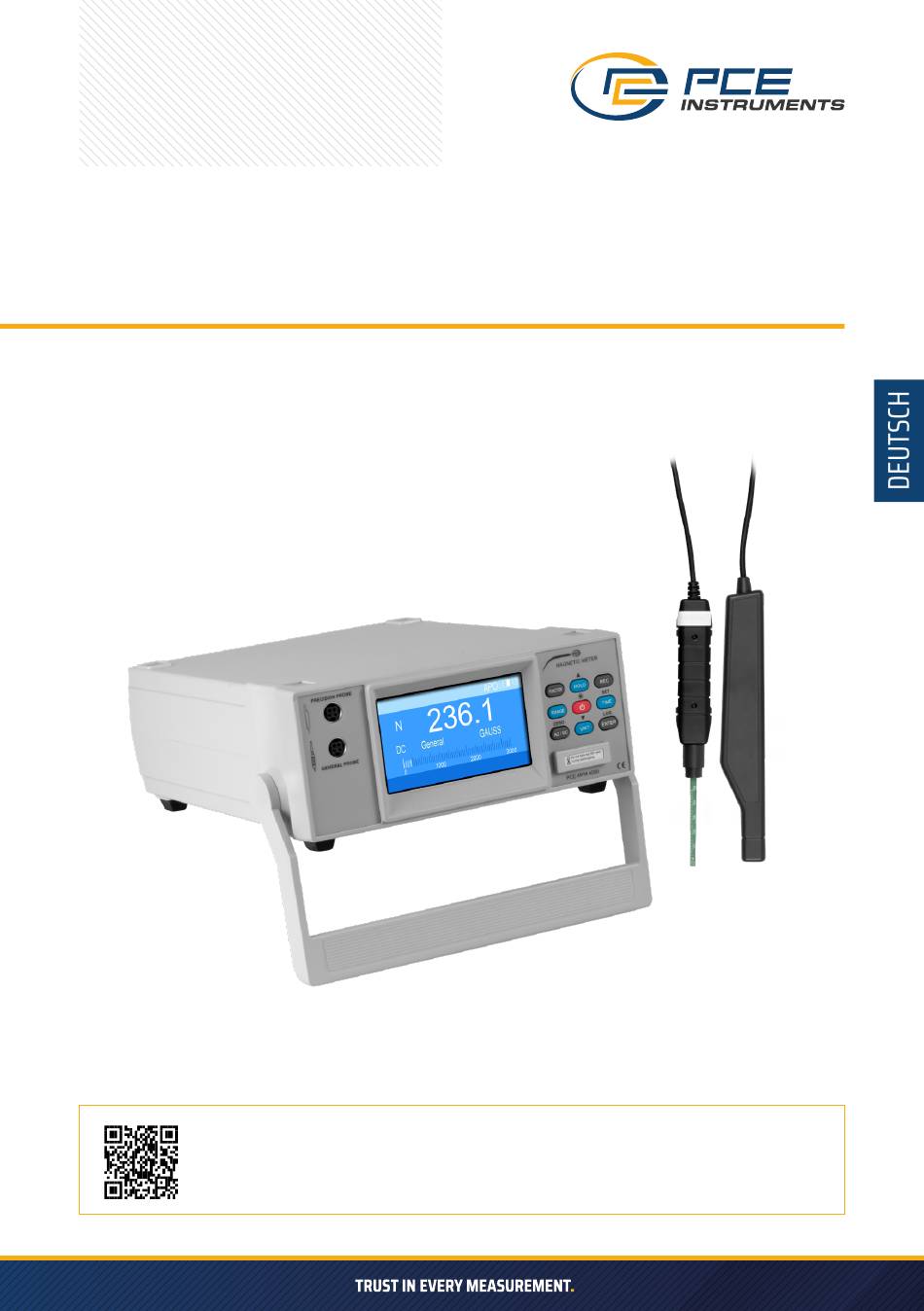

- Seite 1 BEDIENUNGSANLEITUNG MAGNETSTÄRKEMESSER PCE-MFM 4000 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
- Seite 2 1. MERKMALE » Breites Spektrum, 2 in 1 magnetische Allzweckmessung für Industrie, Mechanik, Material, Elektrik, Einsatz im Labor: » Präzisionsmagnetfeldmessung: µT (Mikro-Tesla), mG (Milligauss) » Allgemeine Magnetfeldmessung: G (Gauß), mT (Milli Tesla) » Messung von Gleich- und Wechselstrommagnetfeldern: N-Pol/S-Pol-Anzeige » Hallsensor mit automatischem Temperaturausgleich »...
-
Seite 3: Allgemeine Spezifikationen
2. SPEZIFIKATIONEN 2-1 Allgemeine Spezifikationen Schaltung Kundenspezifische Ein-Chip-Mikroprozessor-LSI-Schaltung Anzeige TFT LCD Größe: mm x mm Datenlogger Auto 1 sek bis 3600 sek. Abtastzeit Die Abtastzeit kann auf 1 Sekunde eingestellt Einstellbereich werden, aber es kann zu Datenverlusten kommen. Manuell Durch einmaliges Drücken der Datenloggertaste werden die Daten gespeichert. -
Seite 4: Präzise Milli-Magnetfeldmessung
Stromleistung Normaler Betrieb (ohne SD-Kartenspeicherung), Daten und LCD- Hintergrundbeleuchtung ist AUS): Ca. DC 13 mA. Wenn die SD-Karte die Daten speichert und die LCD-Hintergrund- beleuchtung ausgeschaltet ist: Ca. DC 35 mA. » Wenn die LCD-Hintergrundbeleuchtung eingeschaltet ist, steigt der Stromverbrauch um ca. 3 mA. Gewicht Ca. -
Seite 5: Allgemeine Magnetfeldmessung
B. Allgemeine Magnetfeldmessung Messbereich Bereich Auflösung Genauigkeit bei 23 ± 5 °C Bereich 1 300,00 mT 0,01 mT ± (5 %+ 10 Stellen) Ablesung Bereich 2 3.000.0 mT 0,1 mT Bereich 1 3.000.0 G 0,1 G Bereich 2 30.000 G Bereich 1 150,00 mT 0,01 mT... - Seite 6 Abb. 1...
- Seite 7 3. BESCHREIBUNG DER VORDERSEITE Anzeige Funktionstaste Halten-Taste, ↑ Taste REC-Taste Bereich Taste Einschalttaste, LCD-Helligkeit TIME-Taste, Set-Taste AC/DC-Taste UNIT, ↓ Taste, 3-10 Enter-Taste, Log-Taste 3-11 SD-Kartensteckplatz 3-12 Batteriefach/Deckel 3-13 Stand 3-14 Schrauben der Batterieabdeckung 3-15 RS-232-Ausgangsklemme 3-16 DC 9V Netzadapter Eingangsbuchse 3-17 Eingangsbuchse der Präzisionssonde 3-18...
- Seite 8 4. MESSVERFAHREN 4-1 AC/DC-Magnetfeldmessung A. Allgemeine Magnetfeldmessung Schalten Sie das Messgerät ein, indem Sie die „Power-Taste“ (3-2, Abb. 1) mindestens 2 Sekunden lang gedrückt halten. Messung des allgemeinen Magnetfeld-Funktion durch Drücken der „Funktionstaste“ (3-2, Abb. 1) zur Auswahl der allgemeinen Messfunktion. Stecken Sie den allgemeinen Messfühlerstecker (3-23, Abb.
-
Seite 9: Präzise Magnetfeldmessung
Nullstellung: Wenn das Messgerät eingeschaltet wird, kann es aufgrund von Umgebungsstörungen vorübergehend bestimmte Werte (nicht Null) anzeigen. Dies ist normal. » Fixieren Sie vor der Messung die Sonde an der exakten Position, indem Sie die Tasten „↑“ (3-3, Abb. 1) und „↓ “ (3-9, Abb. 1) mindestens 1,5 Sekunden lang gedrückt halten, bis auf dem Display der Wert „0“... -
Seite 10: Prüfung Des Materialkontakts (Nah) Zum Sondenkopf
Wenn der Messwert über± 3500 mG liegt, zeigt das Display „ “(≥3500 mG) / „ “(≤3500mG). Das Umgebung-Magnetfeld der Erde ist nicht null. Wenn das Messgerät eingeschaltet ist, zeigt das Display bestimmte Werte an (nicht den Wert Null, z. B. 195 mG…), was normal ist, da es sich um ein hochpräzises Magnetometer handelt, das das absolute Erdmagnetfeld als Referenz misst. - Seite 11 Messung des magnetischen Wechselfeldes Die Messverfahren sind die gleichen wie in Abschnitt 4-2 Messung des magnetischen Gleichstrom feldes, aber wenn Sie die Funktion „AC“ wählen, sind die Verfahren: Schalten Sie das Messgerät ein, indem Sie die „Power-Taste“ einmal drücken. Drücken Sie einmal die Taste „AC/DC“, auf dem Display erscheint das Symbol „AC“, jetzt ist das Messgerät für die Messung des magnetischen Wechselfeldes bereit.
-
Seite 12: Datenlogger
5. DATENLOGGER 5-1 Vorbereitung vor der Ausführung der Datenloggerfunktion a. Einlegen der SD-Karte Bereiten Sie eine „SD-Speicherkarte“ (1 G bis 16 G, optional) vor, stecken Sie die SD-Karte in den „SD- Kartensockel“ (3-11, Abb.1). Die Vorderseite der SD-Karte sollte gegen das untere Gehäuse zeigen. Es wird empfohlen, eine Speicherkarte ≤... - Seite 13 Bemerkung: Wenn Sie die „LOG-Taste“ (3-8, Abb. 1) noch einmal drücken, wird der Datenlogger wieder gestartet und das „LOGGER“-Symbol blinkt. c. Fertigstellung des Datenloggers Drücken Sie während der Ausführung der Datenlogger-Funktion die „LOG-Taste“ (3-8, Abb. 1) > 1,5 Sekun- den kontinuierlich erneut, um die Datenlogger-Funktion zu beenden, der Text „LOGGER“ verschwindet und die Datenlogger-Funktion wird beendet.
-
Seite 14: Speichern Von Der Sd-Karte Auf Dem Computer (Excel Software)
6. SPEICHERN VON DER SD-KARTE AUF DEM COMPUTER (EXCEL SOFTWARE) Nachdem Sie die Datenlogger-Funktion ausgeführt haben, nehmen Sie die SD-Karte aus dem „SD- Kartenbuchse“ (3-11, Abb. 1). Stecken Sie die SD-Karte in den SD-Kartensteckplatz des Computers (wenn Ihr Computer diese Installation eingebaut hat) oder legen Sie die SD-Karte in den „SD-Kartenadapter“... -
Seite 15: Erweiterte Einstellung
7. ERWEITERTE EINSTELLUNG Wenn Sie die Datenlogger-Funktion nicht ausführen möchten, drücken Sie die „SET-Taste“ (3-7, Abb. 1) mindestens 1,5 Sekunden lang, um den Modus „Erweiterte Einstellungen“ aufzurufen. Drücken Sie dann mehrmals hintereinander die „SET-Taste“ (3-7, Abb. 1), um eine der sieben Hauptfunktionen auszuwählen. Auf dem unteren Display wird Folgendes angezeigt: FORMAT SD SD-Speicherkarte Format... - Seite 16 7-3 Abtastzeit einstellen (Sekunde) Wenn der Text „SAMPLE TIME“ gelb ist: Drücken Sie „Enter-Taste“ in der Einstellungsfunktion und verwenden Sie dann die „↑ Taste“ (3-5, Abb. 1) oder „↓ Taste“ (3-6, Abb. 1), um den Wert einzustellen (Einstellung ab Wert 1,2,5,10,30,60,120,180,300, 600,1800,3600 Sek.).
-
Seite 17: Stromversorgung Aus Dc-Adapter
8. STROMVERSORGUNG AUS DC-ADAPTER Das Messgerät kann auch über einen DC 9V-Netzadapter (optional) mit Strom versorgt werden. Stecken Sie den Stecker des Netzteils in die „DC 9V Power Adapter Input Buchse“ (3-14, Abb. 1). Das Messgerät schaltet sich permanent ein, wenn es über den DC-ADAPTER mit Strom versorgt wird (die Stromtastenfunktion ist deaktiviert). - Seite 18 Für die Verbindung des Geräts mit der seriellen Schnittstelle des PCs wird ein RS232-Kabel mit folgendem Anschluss benötigt D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 Jede Ziffer zeigt den folgenden Status an: Endwort = 0D D1 &...
-
Seite 19: Entsorgung
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 PCE INSTRUMENTS KONTAKT INFORMATION Germany France Spain...
